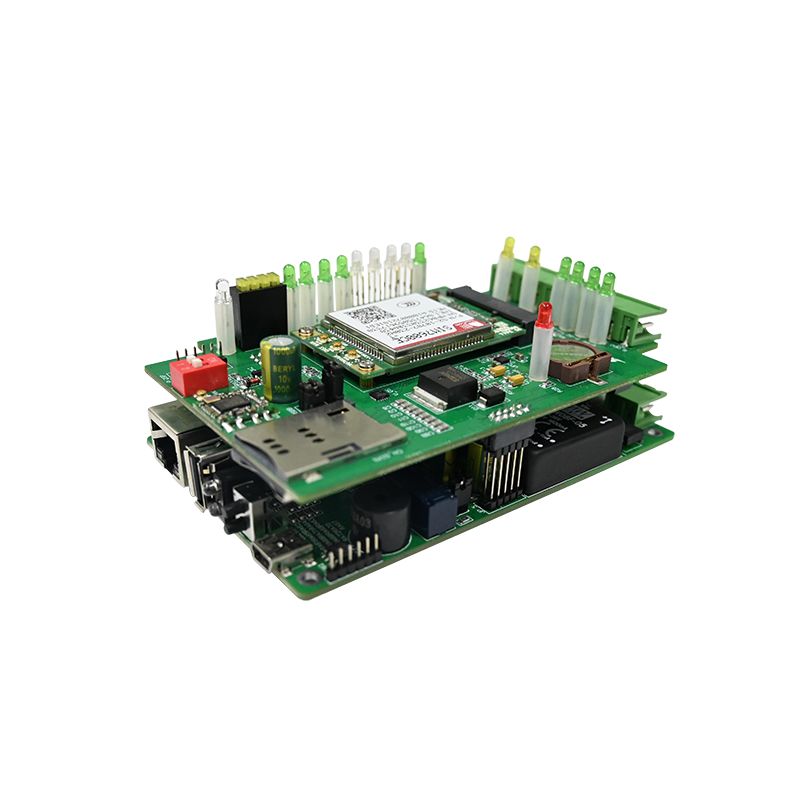

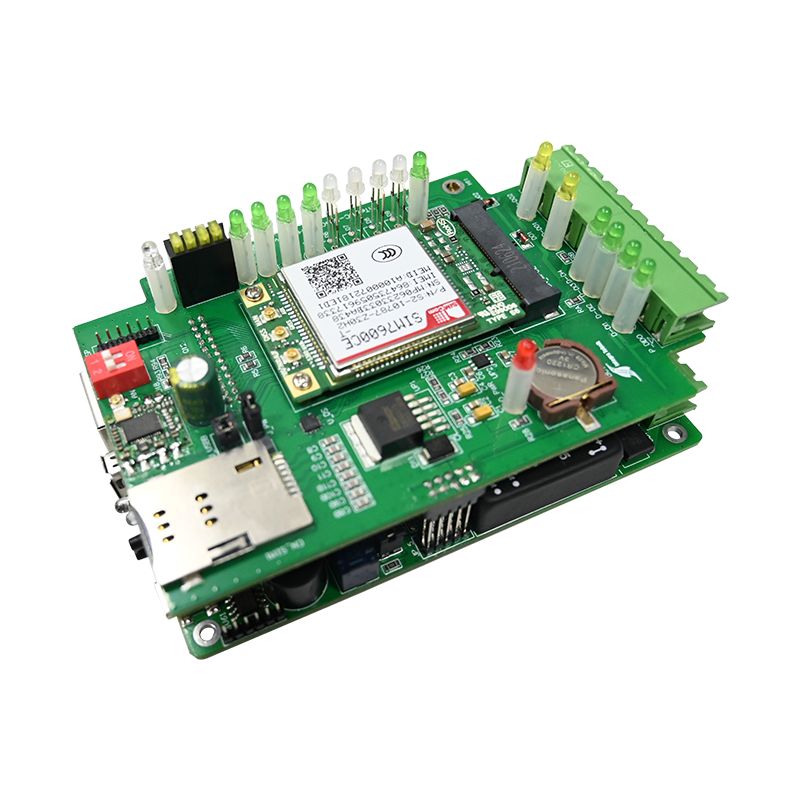

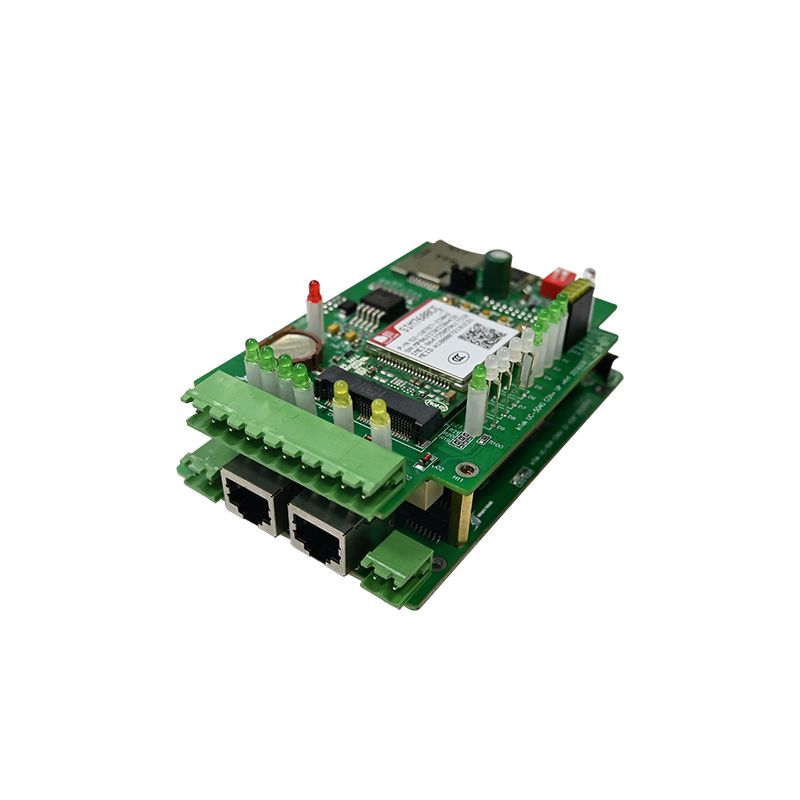

PCBA de control de acceso

Acceso UNIXPLOREPCBA de controlestá desarrollado para marcas de equipos de seguridad, integradores de sistemas de control de acceso y proveedores de soluciones de edificios inteligentes que buscan soluciones de control de acceso electrónico confiables y escalables. Esta PCBA de control de acceso de calidad comercial combina un procesamiento de autenticación rápido, control de relé estable, comunicación cifrada y gestión fuera de línea flexible en una plataforma de PCB compacta y duradera.

¿Qué es una PCBA de control de acceso?

Una PCBA de control de acceso es el cerebro electrónico dentro de lectores de tarjetas, teclados, escáneres biométricos y controladores de puertas. Procesa datos de credenciales, toma decisiones de autenticación y activa activadores de bloqueo. A diferencia de las placas de uso general, una PCBA debe manejar cifrado de grado de seguridad, lógica de relé a prueba de fallas y energía ininterrumpida durante cortes breves.

Seleccionar la PCBA de control de acceso incorrecta provoca que las puertas no se cierren, que las credenciales tarden unos segundos en verificarse o que el sistema se bloquee por completo durante períodos de mucho tráfico.

Funciones principales de una PCBA de control de acceso

• Lectura de credenciales: Wiegand, OSDP o entrada en serie desde lectores de tarjetas RFID/ocultas
• Lógica de autenticación: base de datos integrada (fuera de línea) o retransmisión al controlador host
• Control de relé – Salidas de contacto seco para cerraduras magnéticas o cerraduras eléctricas
• Monitoreo de entrada: sensor de posición de la puerta (interruptor de láminas) y botón de solicitud de salida (REX)
• Detección antimanipulación: sensor de apertura del gabinete y protección contra manipulación de la memoria

AP típicoplicaciones

Parámetros técnicos detallados

Las siguientes especificaciones representan una PCBA de control de acceso de calidad comercial adecuada para oficinas, apartamentos e instalaciones industriales.

Características eléctricas

Interfaces de entrada y salida

Memoria y capacidad de usuario

Física y ambiental

• Dimensiones de la placa: 85 mm x 55 mm (estándar) o 100 mm x 70 mm (con gabinete)
• Montaje: cuatro orificios de 3,5 mm para separadores
• Temperatura de funcionamiento: -20 °C a +65 °C
• Temperatura de almacenamiento – -40°C a +85°C
• Tolerancia a la humedad: del 10 % al 90 % de humedad relativa (sin condensación)
• Batería de respaldo: circuito de carga opcional de iones de litio de 3,7 V o plomo-ácido de 12 V

Funciones de seguridad

• Cifrado: AES-128 para comunicación OSDP
• Detección de manipulación: la apertura del gabinete activa el bloqueo del relé y la salida de alarma
• Temporizador de vigilancia: reinicio automático después de 5 segundos de bloqueo del procesador
• Protección de la memoria flash: verificación de la suma de comprobación al arrancar

Cómo se compara esta PCBA de control de acceso

Preguntas frecuentes sobre PCBA de control de acceso

Estas tres preguntas las hacen los integradores de sistemas de seguridad, administradores de instalaciones e ingenieros de hardware que evalúan las soluciones PCBA de control de acceso.

Pregunta 1: ¿Cuál es la diferencia entre las configuraciones de relé a prueba de fallas y a prueba de fallas en una PCBA de control de acceso y cuál debo usar?

Respuesta:La diferencia determina si las puertas se bloquean o desbloquean durante un corte de energía. A prueba de fallos (también llamado poder de apertura) significa que el relé debe estar energizado para desbloquear la puerta. Cuando se corta la energía, el relé vuelve a su estado de reposo, lo que mantiene la puerta cerrada. Se utiliza para puertas de seguridad, salas de servidores y áreas de manejo de efectivo donde mantener alejados a los intrusos es más importante que una fácil salida. A prueba de fallos (encendido para bloquear) significa que el relé debe estar energizado para bloquear la puerta. Cuando se corta la energía, la puerta se desbloquea automáticamente. Esto lo exigen los códigos de incendio para salidas de emergencia, puertas de escaleras y cualquier camino de salida por donde las personas deban escapar durante un corte de energía. La mayoría de las placas PCBA de control de acceso proporcionan un relé de contacto seco configurado como Forma C (COM, N/O, N/C). Para seguridad contra fallas, conecte la cerradura al terminal N/O. Para seguridad contra fallas, conecte la cerradura al terminal N/C. Verifique siempre los códigos de incendio locales antes de seleccionar: NFPA 101 requiere seguridad en todas las puertas de salida de edificios comerciales. Para puertas que requieren seguridad y cumplimiento contra incendios, use una cerradura a prueba de fallas más un panel de respaldo de batería que mantenga la PCBA de control de acceso alimentada durante 4 a 8 horas después de una falla en la red eléctrica.

Pregunta 2: ¿Puede esta PCBA de control de acceso funcionar fuera de línea sin una conexión de red y cuántos usuarios puede almacenar localmente?

Respuesta:Sí. Esta PCBA funciona completamente fuera de línea en modo independiente. Todas las credenciales de usuario, horarios de acceso y registros de eventos se almacenan en la memoria flash integrada. La configuración estándar tiene capacidad para 1000 usuarios con 10 000 registros de eventos sin costo adicional. Una versión extendida (actualizable en campo mediante firmware) tiene capacidad para 10.000 usuarios y 50.000 eventos. La operación fuera de línea requiere un dispositivo de programación para cargar usuarios inicialmente: ya sea una tarjeta maestra dedicada (la primera tarjeta programada define los privilegios de administrador), un teclado cableado conectado a una entrada auxiliar o una conexión temporal de una computadora portátil a través del puerto de configuración (TTL o RS-232). Una vez programado, el PCBA de control de acceso toma decisiones de autenticación localmente en menos de 50 milisegundos. No se requiere nube, ni PC host, ni cable Ethernet. Esto hace que los diseños de PCBA fuera de línea sean ideales para puertas remotas, remolques de construcción y oficinas pequeñas donde no es práctico tender cableado de red. Para recuperar registros de eventos de una placa fuera de línea, debe conectar una computadora portátil o usar un dispositivo portátil de transferencia de datos. El monitoreo en tiempo real requiere una PCBA de control de acceso en red con Ethernet o Wi-Fi.

Pregunta 3: ¿Cómo conecto un lector Wiegand a esta PCBA de control de acceso y cuál es la distancia máxima del cable?

Respuesta:La interfaz Wiegand utiliza tres señales activas: Datos 0 (D0), Datos 1 (D1) y tierra (GND). Algunos lectores también requieren alimentación de +12 V. Siga esta tabla de cableado:

La distancia máxima del cable para Wiegand a 12 V depende del calibre del cable y la capacitancia del cable:

Utilice un cable de par trenzado, blindado y trenzado con hilo de drenaje. Conecte el blindaje a tierra únicamente en el extremo de la PCBA de control de acceso (nunca en el lector) para evitar bucles de tierra. Para distancias que excedan estos límites, instale un repetidor Wiegand o cambie a OSDP (RS-485), que alcanza de manera confiable los 1200 metros (4000 pies). Pruebe siempre con un cable largo en el banco antes de la instalación final; la degradación de la señal puede causar lecturas intermitentes de la tarjeta que son difíciles de depurar en el sitio.

Mejores prácticas de instalación para PCBA de control de acceso

Incluso una PCBA de control de acceso de alta calidad falla si se instala incorrectamente. Siga estas pautas.

Ubicación de montaje

• Dentro del área segura: coloque el controlador dentro de la zona protegida (no encima de la puerta en el exterior)
• Altura: de 1,5 a 1,8 metros para acceso al teclado durante la programación
• Gabinete: utilice una caja metálica con cerradura para instalaciones comerciales.
• Separación: mantenga las líneas de alimentación de CA (120/240 V) al menos a 30 cm de distancia del cableado de bajo voltaje.

Directrices de cableado para relés

Errores comunes de cableado

Lista de verificación de pruebas antes de la implementación

Ejecute esta secuencia en cada PCBA de control de acceso antes de abandonar el banco.

Procedimiento de prueba en banco

1. Aplique 12 VCC y mida la corriente (40-60 mA típico en inactivo)
2. Presente una tarjeta válida: el relé debería hacer clic y el LED cambiará de estado.
3. Mida la continuidad entre los terminales del relé N/O (debe cerrarse durante el tiempo de espera programado)
4. Presentar una tarjeta no válida – el relé no debe activarse
5. Activar la entrada REX: la puerta debe desbloquearse sin credencial
6. Abra el gabinete: la salida antisabotaje debe cambiar de estado
7. Simule la entrada de alarma contra incendios: todos los relés a prueba de fallas deben desenergizarse

Criterios de aprobación/rechazo

Referencia de especificaciones clave

Conserve este bloque para referencia de adquisiciones e ingeniería.

PCBA de control de acceso - Grado comercial

• Entrada: 9-24 V CC, 60 mA en espera
• Interfaz de lector: Wiegand de 26/34 bits u OSDP (RS-485)
• Capacidad de usuarios: 1.000 (estándar) / 10.000 (extendido)
• Registro de eventos: 10.000 eventos
• Relés: Bloqueo (5A) + Aux (2A)
• Entradas: Sensor de puerta, REX, enclavamiento contra incendios
• Temperatura de funcionamiento: -20°C a +65°C

• Seguridad: AES-128, vigilancia, detección de manipulación
