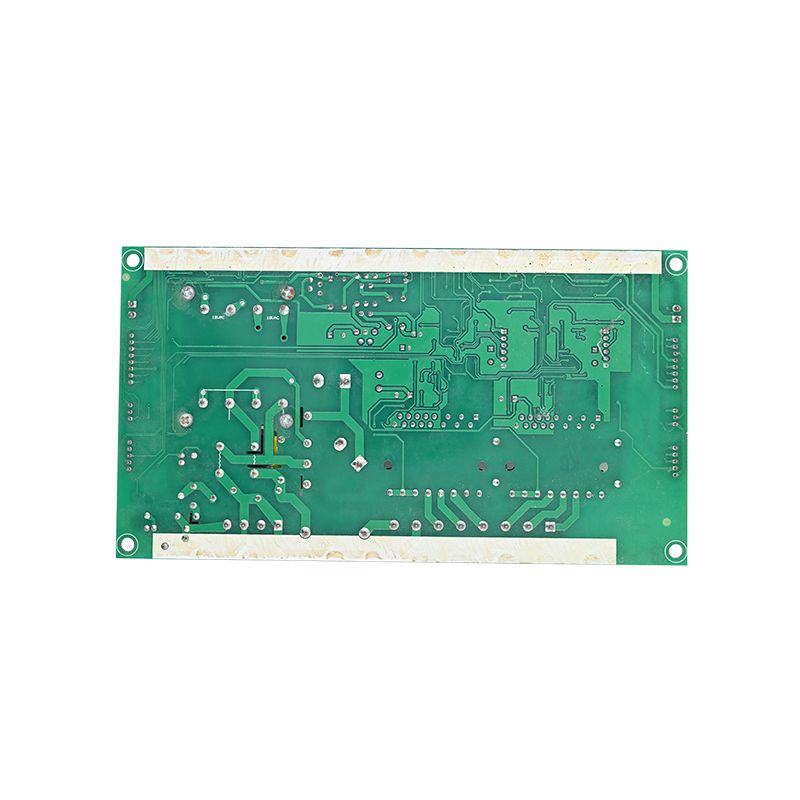

Requisitos básicos de confiabilidad para PCBA del monitor para bebés
La confiabilidad comienza con las especificaciones. No adivine las condiciones de la habitación del bebé.
Parámetros ambientales y operativos
ParámetroEspecificaciones requeridasPor qué es importanteTemperatura de funcionamiento0°C a 45°CNCalentadores de guardería y ventanas abiertasTolerancia a la humedad10%--90% sin condensaciónHumidificadores y babasTiempo de funcionamiento continuo72 horas mínimoLos padres se olvidan de cargarSobrevivencia a caídas 1,5 m sobre la alfombraUnidades de lanzamiento para niños pequeñosCiclo de trabajo de RF<1% para la unidad del bebéBaja EMI cerca de la cuna

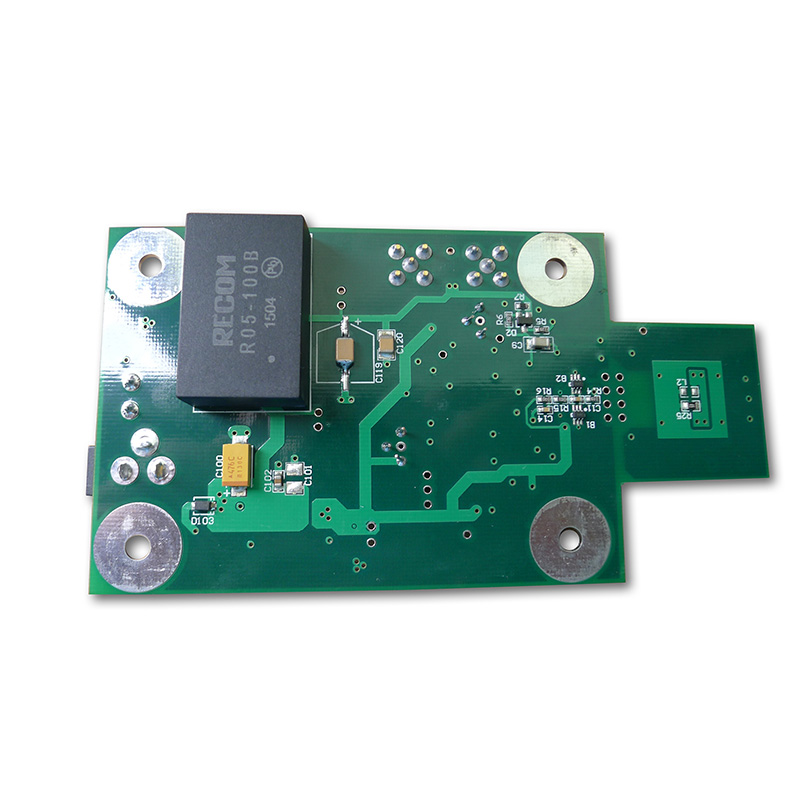

Arquitectura de energía para operación 24 horas al día, 7 días a la semana
Power RailComponenteCaracterística de confiabilidadCargador de bateríaCargador lineal con regulación térmicaEvita el fuego de litio3.3V digitalDC-DC (conmutación de 2 MHz)Mantiene el ruido por encima de la banda de audio3.0V RFLDO de ruido ultrabajo (10 µVrms)Sin estímulos en 2.4 GHzNúcleo de 1.8VLDO con límite de corrienteProtección de MCU contra cortocircuitos
Crítico: Agregue un supercondensador (0,47 F, 5,4 V) después del IC de protección de la batería. Esto permite 10 segundos de grabación después de un apagado por batería baja.
Selección de componentes para MTBF alto
El tiempo medio entre fallas (MTBF) para un PCBA de monitor de bebé debe exceder las 50 000 horas. A continuación se presentan opciones comprobadas.
Conjunto de chips inalámbrico y antena
Elija un conjunto de chips con:
- megafonía integrada(potencia de salida ≤ +10 dBm para cumplir con los estándares de seguridad infantil)
- Escuchar antes de hablar(evite interferencias con teléfonos inalámbricos)
- salto de frecuencia(más de 40 canales)
Familia de chipsets Ventaja Desventaja Serie Nordic nRF52 Baja corriente de suspensión (0,5 µA) Ancho de banda de vídeo limitado Silicon Labs EFR32 Excelente ADC para audio Paquete más grande (QFN48) Texas Instruments CC26xx Clasificación de -40 °C a +85 °C Requiere balun externo
Elección de antena: Utilice una antena F invertida serpenteante (MIFA) en el borde de la PCBA. Mantenga una distancia de 10 mm con respecto a objetos metálicos (imanes de altavoces, paquetes de baterías).
Entrada y procesamiento de audio
ComponenteEspecificaciónNota de confiabilidadMicrófonoMEMS, sensibilidad de -38 dBVCubierta de silicona para resistencia a la babaPreamplificadorGanancia 40 dB, ruido < 5 nV/√HzAC acoplado con HPF de 0,1 Hz (elimina ruido)Umbral VOXAjustable de -40 a -10 dBFSLa histéresis digital (3 dB) evita las vibracionesAmplificador de altavozClase D, 1,5 W en una perla de ferrita de 8 Ω en los cables de salida (reduce EMI)
Detección de temperatura (función de seguridad crítica)
Coloque un termistor (NTC, 10 kΩ a 25 °C) en la PCBA de la unidad del bebé cerca del IC de carga. El firmware debe:
- Registrar la temperatura cada 30 segundos
- Apagar la carga a 50°C
- Enviar alerta inalámbrica a la unidad de padres a 45°C

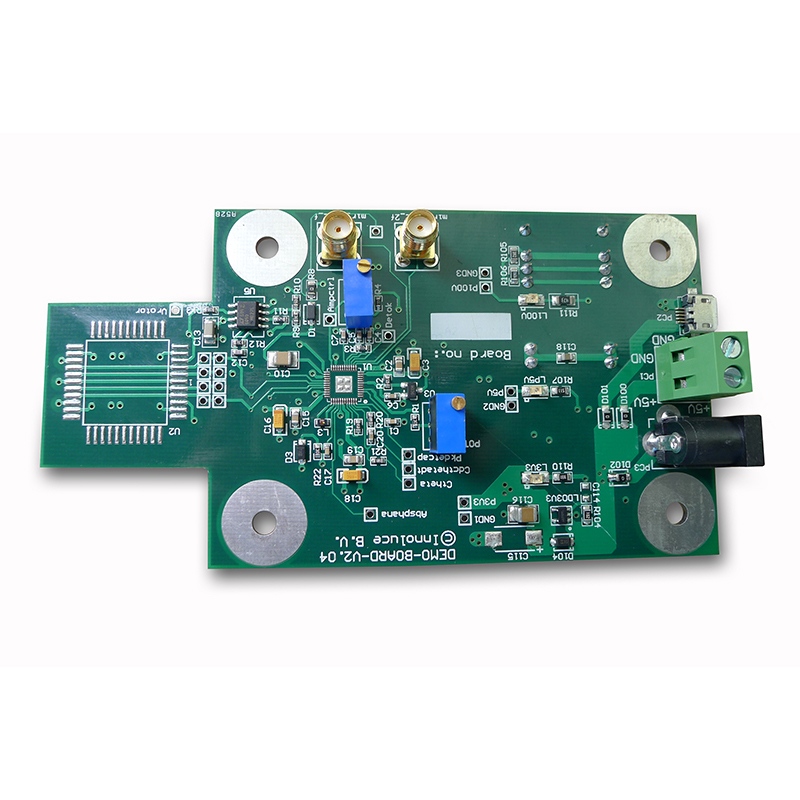

Diseño de PCB para bajas fugas de RF y calidad de audio
Un monitor de bebé PCBA ruidoso provoca estática y interrupciones. Siga estas reglas.
Apilamiento de capas y conexión a tierra
CapaFunciónConstraintTopRF (alimentación de antena, chipset)Guía de ondas coplanar con tierraInterior 1Tierra continuaSin divisiones debajo de la sección de RFInterior 2Alimentación (3,3 V, 1,8 V)Isla debajo de cada LDOBinferiorAudio, botones, LED Mantenga los rastros digitales alejados de la entrada del micrófono
Regla: Coloque un condensador de 0,1 µF en cada pin de alimentación. Utilice el tamaño 0402 para baja inductancia.
Aislamiento de tierra de audio
La tierra digital y la tierra analógica deben encontrarse en un solo punto debajo del códec. Utilice perlas de ferrita (600 Ω a 100 MHz) entre los planos de tierra, pero solo después de verificar que no haya bucles de tierra.
consultar con osciloscopio: Sondee la salida del micrófono mientras transmite RF. El ruido debe permanecer por debajo de 2 mV pico a pico.
Lista de verificación de validación y certificación
Antes de la producción, pruebe cada PCBA de monitor para bebés según estos seis estándares.
Método de pruebaCriterios de aprobación/falloPerdida de audioCamina 30 metros de distancia con 3 paredes< 3 interrupciones por minuto que duran >100 msTiempo de ejecución de la bateríaVOX continuo a 65 dB SPL> 70 horas para batería de 2000 mAhSeguridad de cargaTerminales de batería cortosPCBA entra en modo de hipo, ningún componente con coexistencia CRF de más de 70°Operar junto al enrutador WiFi (2,4 GHz)No permanente desensibilizaciónResistencia a la babaRocío de sal en el puerto del micrófonoEl audio vuelve a la normalidad después del secadoSobredescargaVoltaje de la batería 2.8VMCU apaga la RF y mantiene el RTC
Preguntas frecuentes: preguntas comunes sobre el PCBA confiable para monitores de bebés
P1: ¿Cuál es la falla oculta más común en los diseños de PCBA de monitores para bebés?
A:Ruido microfónico de condensadores cerámicos colocados cerca de la ruta de entrada de audio. Cuando la unidad del bebé vibra (por el motor de un moisés o por la caída de un juguete), las tapas dieléctricas de clase 2 (X7R, X5R) generan voltajes piezoeléctricos de hasta 5 mV. Esto se acopla al preamplificador del micrófono y produce clics o ruidos audibles. La solución es doble: 1) Utilice condensadores C0G (NP0) para todo el acoplamiento y desacoplamiento de audio en la primera etapa de ganancia. 2) Si X7R es inevitable, gire físicamente el condensador 90 grados en la PCBA para que la tensión mecánica se alinee con la dirección del electrodo. Validar siempre con mesa vibratoria a 20 Hz, 1 Grms.
P2: ¿Cómo afecta la elección de la química de la batería a la longevidad de la PCBA del monitor para bebés?
A:Tres químicas producen modos de falla muy diferentes:
- Iones de litio (18650): Mayor densidad de energía pero requiere una carga CC/CV precisa. La falta de un sensor de coeficiente de temperatura negativo (NTC) provoca una fuga térmica. Úselo únicamente con paquetes de baterías autenticados que contengan IC de protección.
- LiFePO4: Más seguro (sin descontrol térmico por debajo de 150 °C) y ciclo de vida más largo (2000 ciclos). Sin embargo, un voltaje más bajo (3,2 V nominal) exige un convertidor elevador para lógica de 3,3 V, lo que agrega costo y ruido de ondulación.
- Ni-MH(diseños de bajo costo): Muy indulgente pero sufre de efecto memoria. La PCBA debe incluir un circuito de descarga cada 30 ciclos para recalibrar el indicador de combustible. Sin esto, el tiempo de ejecución cae un 50 % después de 6 meses.
Para una PCBA confiable para monitor de bebés, elija LiFePO4 por su seguridad o Li-ion de calidad con doble protección contra sobretensión (IC + PTC).
P3: ¿Puedo usar el mismo diseño de PCBA para monitores para bebés de solo audio y de video?
A:No, e intentar esto introduce tres problemas de confiabilidad específicos:
- Ancho de banda de memoria-- Sólo audio necesita 64 kB de RAM. El vídeo requiere al menos 2 MB para fotogramas comprimidos. Una PCBA compartida con RAM externa agrega trazas largas que no pasan las pruebas de ESD.
- ciclo de trabajo de radiofrecuencia-- El audio se transmite el 10% del tiempo. El vídeo se transmite el 80% del tiempo. El mismo PA de 2,4 GHz se sobrecalienta en modo vídeo, reduciendo la ganancia en 6 dB después de 20 minutos. Necesita una matriz de vía térmica debajo del PA para diseños de video.
- Entrega de energía-- PCBA del monitor de audio para bebés alcanza un máximo de 200 mA. El vídeo alcanza su punto máximo a 600 mA. Un diseño de PCB común con trazas de energía delgadas (0,25 mm) provoca una caída de voltaje que reinicia el módulo de la cámara. Los diseños de vídeo requieren trazas de 0,6 mm o un convertidor reductor de 1 A independiente.
Construya dos PCBA independientes. Solo audio utiliza una placa de 2 capas. El vídeo requiere 4 capas con impedancia controlada.
Pruebas de producción para lograr un riesgo infantil cero
Cada PCBA de vigilabebés ensamblado debe pasar:
Estación de prueba Duración Criterios de rechazo Bucle de audio 10 segundos THD > 1 % a 1 kHz Simulador de batería 30 segundos Corriente de carga > 50 mA por debajo de 3,0 V Sensibilidad RF 5 segundos Tasa de error de paquetes > 1 % a -95 dBm Sobretemperatura 60 segundos Cualquier punto > 60 °C después de la carga completa
Lista de verificación de revisión del diseño final
ArtículoConfirmaciónEsquemaTodas las entradas tienen protección ESD (contacto de 8 kV)BOMClasificación de voltaje del condensador ≥ 2× esperado (por ejemplo, 10V para riel de 5V)MecánicoSin componentes altos (altura > 4 mm) cerca de las áreas de agarreFirmwareEl temporizador de vigilancia restablece la MCU si VOX se cuelga durante > 5 minutosConformidadFCC Parte 15 y EN 62368-1 (seguridad de audio)
Diseñar una PCBA para monitores de bebés confiable significa priorizar la seguridad infantil sobre la reducción de costos. Una tabla bien construida funciona silenciosamente durante la dentición y las rabietas. Pruebe con condiciones reales de guardería: máquinas de ruido blanco, luces más tenues y hornos microondas. Esa es la única manera de ganarse la confianza de los padres.
