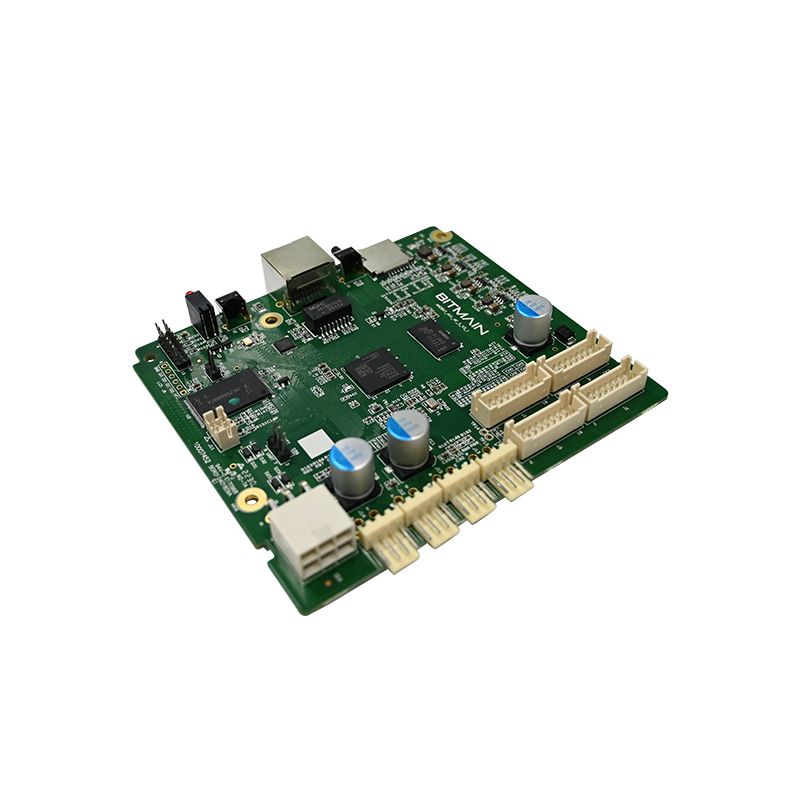

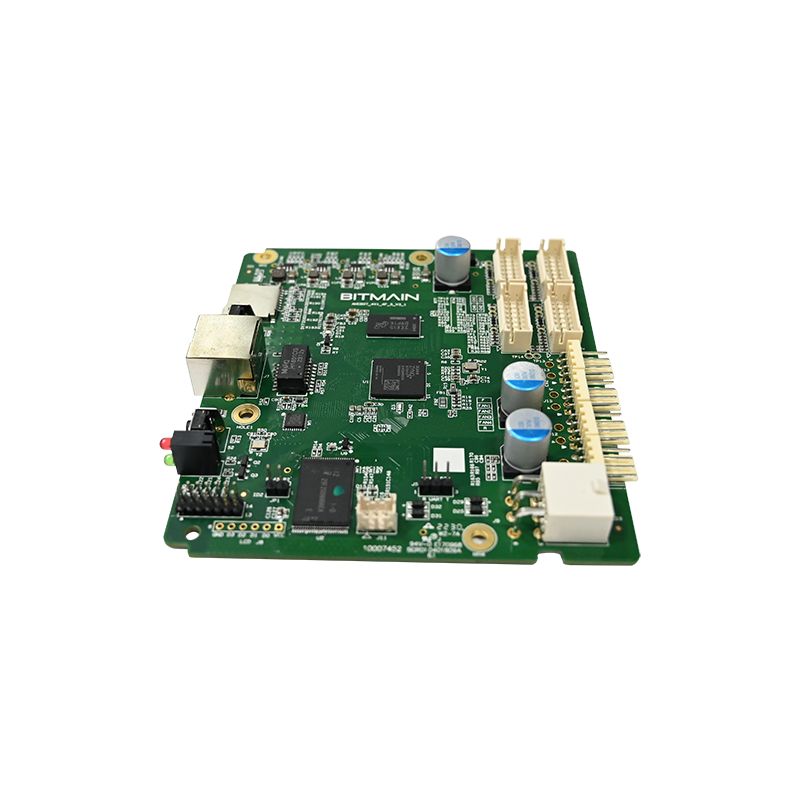

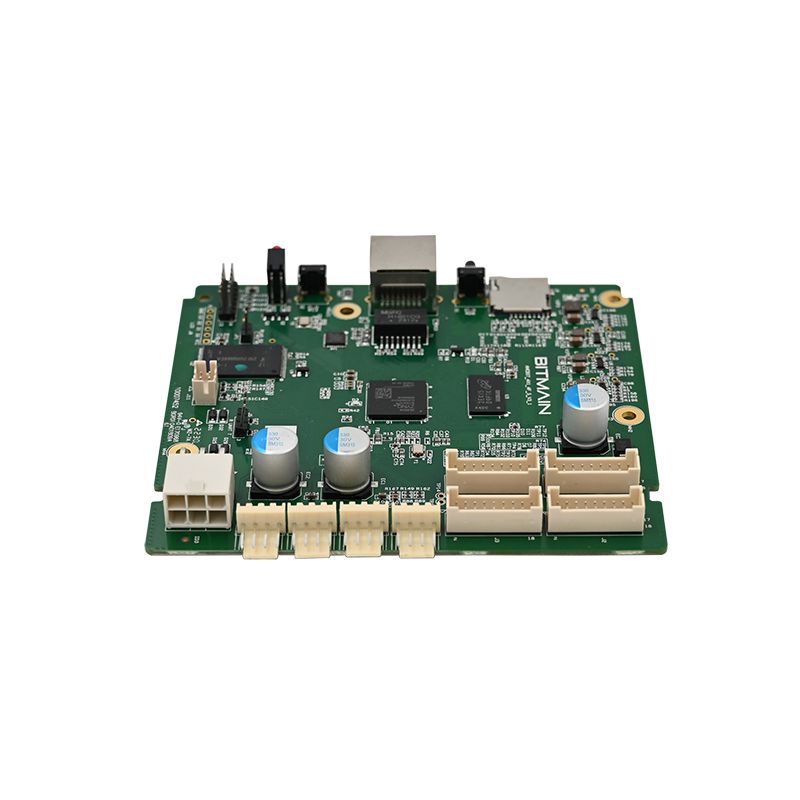

PCBA del sensor de movimiento

¿Qué es una PCBA con sensor de movimiento?

Un PCBA con sensor de movimiento es un conjunto de placa de circuito impreso diseñado específicamente para detectar movimiento mediante transductores infrarrojos, microondas o ultrasónicos. A diferencia de los PCBA de uso general, las placas de sensores de movimiento requieren un bajo consumo de energía, una respuesta rápida al despertar y filtrado de ruido para evitar activaciones falsas.

Los ingenieros seleccionan una PCBA con sensor de movimiento en función de tres parámetros: rango de detección, tipo de señal de salida y corriente de funcionamiento. La elección incorrecta genera frecuentes falsas alarmas o detecciones perdidas.

Componentes principales de una PCBA con sensor de movimiento

Cada PCBA con sensor de movimiento contiene estos cinco bloques funcionales:

· Elemento sensor: PIR (piroeléctrico), Doppler de microondas o transductor ultrasónico

· Frontal analógico: amplificador operacional con filtro de paso de banda

· Comparador – Detector de umbral con histéresis

· Lógica de tiempo: tiempo de espera ajustable y período de bloqueo

· Etapa de salida: relé, transistor o señal de nivel lógico

Aplicaciones típicas

Parámetros técnicos detallados de esta PCBA con sensor de movimiento

Las siguientes especificaciones representan una PCBA típica de sensor de movimiento de alto rendimiento utilizada en productos de seguridad comerciales y residenciales.

Características eléctricas

Rendimiento de detección

Especificaciones físicas y ambientales

· Dimensiones del tablero: 32 mm x 28 mm (estándar) o personalizado

· Orificios de montaje: dos de 3 mm de diámetro y 25 mm de centro a centro

· Temperatura de funcionamiento: -20 °C a +70 °C

· Temperatura de almacenamiento: -40 °C a +85 °C

· Tolerancia a la humedad: 95 % de humedad relativa sin condensación

· Revestimiento conformal: opcional (para uso en exteriores o húmedo)

Configuraciones ajustables (interruptor DIP o puente)

La mayoría de los diseños de PCBA de sensores de movimiento incluyen parámetros configurables por el usuario:

Cómo se compara esta PCBA con sensor de movimiento con diseños de la competencia

No todas las placas PCBA con sensores de movimiento funcionan igual en condiciones del mundo real. La siguiente tabla muestra diferencias críticas.

Preguntas frecuentes sobre PCBA con sensor de movimiento: respuestas de ingeniería

Estas tres preguntas las formulan semanalmente ingenieros de hardware, integradores y especialistas en adquisiciones que evalúan las soluciones PCBA de sensores de movimiento.

Pregunta 1: ¿Cuál es la diferencia entre los diseños de PCBA con sensor de movimiento de doble tecnología, PIR y microondas, y cuál debo elegir?

Respuesta: Un sensor de movimiento PIR (infrarrojo pasivo) PCBA detecta cambios en la radiación infrarroja de los cuerpos en movimiento. Consume muy poca energía (15-30 µA en espera), pero es sensible a los gradientes de temperatura y puede activarse en falso desde las rejillas de ventilación HVAC o la luz solar. Un sensor de movimiento por microondas PCBA emite RF de baja potencia (normalmente 5,8 GHz o 10,525 GHz) y mide el desplazamiento Doppler. Detecta a través de carcasas de plástico e ignora la temperatura, pero consume mayor corriente (15-25 mA) y puede atravesar paredes, provocando una detección falsa desde habitaciones adyacentes. Una PCBA con sensor de movimiento de doble tecnología contiene sensores PIR y de microondas, y se activa solo cuando ambos detectan movimiento. Esto elimina casi todas las falsas alarmas pero aumenta el costo y la corriente de espera (2-5 mA). Guía de selección: Para luces exteriores que funcionan con baterías, elija solo PIR. Para la detección de ocupación en interiores donde los disparadores falsos son inaceptables, elija la tecnología dual. Para puertas automáticas donde la velocidad importa más que el uso de energía, elija solo microondas. La mayoría de los diseños de PCBA de sensores de movimiento de seguridad comerciales utilizan PIR con filtrado de señal avanzado como el mejor equilibrio entre costo, potencia y confiabilidad.

Pregunta 2: ¿Cómo ajusto el rango de detección y el tiempo de retención en esta PCBA con sensor de movimiento? ¿Se pueden cambiar estas configuraciones sin quitar la placa de su gabinete?

Respuesta: Esta PCBA con sensor de movimiento proporciona tres métodos de ajuste. Primero, los potenciómetros integrados: uno etiquetado como "SENS" (sensibilidad) ajusta el rango de detección de 3 metros (completamente en el sentido contrario a las agujas del reloj) a 12 metros (completamente en el sentido de las agujas del reloj). Un segundo con la etiqueta "TIEMPO" ajusta el tiempo de espera de 5 segundos a 10 minutos. En segundo lugar, interruptores DIP: la mayoría de las placas incluyen un interruptor de 4 posiciones para ajustes aproximados de tiempo de espera, umbral de luz y polaridad de salida. En tercer lugar, para el ajuste remoto, algunos diseños de PCBA con sensor de movimiento incluyen una entrada digital que acepta potenciómetros externos o señales de control de 0-10 V. Para realizar ajustes sin abrir la carcasa, especifique una PCBA con sensor de movimiento con un receptor de control remoto (IR de 38 kHz o RF de 433 MHz); esto agrega aproximadamente $1,50 al costo de la lista de materiales. Sin ajuste remoto, debe abrir la carcasa y utilizar un destornillador pequeño para girar los potenciómetros. Ajuste siempre la sensibilidad después del montaje en su ubicación final, ya que las paredes circundantes y el material del piso afectan el rango de detección. Comience con una sensibilidad del 50% y aumente solo si existen brechas de cobertura.

Pregunta 3: ¿Cuál es la tasa típica de disparo falso para esta PCBA con sensor de movimiento y cómo la compensación de temperatura reduce las falsas alarmas?

Respuesta: En una aplicación instalada correctamente (sin luz solar directa sobre la lente, sin salidas de calor a menos de 2 metros, sin grandes ventanas de vidrio que reflejen el tráfico en movimiento), esta PCBA con sensor de movimiento logra una tasa de activación falsa de menos de un evento por cada 200 detecciones. Sin compensación de temperatura, una PCBA con sensor de movimiento PIR puede activarse en falso cuando la temperatura ambiente se aproxima a la temperatura de la piel humana (aproximadamente 37 °C o 98 °F). A una temperatura ambiente de 30°C, la relación señal/ruido cae un 60% en comparación con 20°C. Esta PCBA con sensor de movimiento incluye un termistor integrado conectado a un circuito de compensación que aumenta la ganancia en un 2,5 % por cada aumento de 1 °C por encima de 25 °C. A 35°C, la ganancia es un 25% mayor que a 25°C, lo que restablece la sensibilidad de detección. La compensación también reduce la ganancia a bajas temperaturas (por debajo de 10 °C) para evitar disparos falsos debido a corrientes de aire frías. Los datos de campo de instalaciones de PCBA con sensores de movimiento en climas de Medio Oriente (temperaturas exteriores que alcanzan los 45 °C) muestran una reducción del 78 % en las alarmas molestas cuando la compensación de temperatura está habilitada en comparación con deshabilitada. Habilite siempre la compensación de espacios exteriores o interiores no acondicionados.

Mejores prácticas de instalación para PCBA con sensor de movimiento

Incluso el mejor PCBA con sensor de movimiento funciona mal si se instala incorrectamente. Siga estas pautas.

Altura y posición de montaje

· Altura recomendada: 1,8 a 2,2 metros (al nivel de los hombros hasta la cabeza)

· Por debajo de 1,5 metros: no detecta el movimiento del torso, solo detecta mascotas

· Por encima de 2,5 metros: cobertura del suelo reducida, crea zonas muertas directamente debajo

Evite estas fuentes de activación falsas

Pautas de cableado

· Utilice par trenzado para señales de salida de más de 10 metros

· Mantenga los cables de alimentación de CA al menos a 30 cm de la PCBA del sensor de movimiento.

· Agregue un capacitor de 100 nF en la entrada de energía si cambia cargas ruidosas (relés, contactores)

Prueba de la PCBA de su sensor de movimiento antes de la instalación

Una prueba de banco detecta el 90% de los errores de configuración. Sigue esta secuencia.

Procedimiento de prueba en banco

1. Aplique energía y espere 60 segundos para que se caliente.

2. El LED de confirmación parpadea aproximadamente una vez cada 10 segundos (indica en espera)

3. Camine por el campo de visión a una distancia de 3 metros.

4. Verifique que el LED se encienda y la salida cambie de estado.

5. Marque el tiempo hasta que el LED se apague (debe coincidir con la configuración del tiempo de espera)

6. Repita con avance lento (0,2 m/s) y carrera rápida (2 m/s).

Fallos y causas

Resumen: referencia de especificaciones clave

Para una referencia rápida, mantenga este bloque de especificaciones disponible durante el diseño y la adquisición.

PCBA del sensor de movimiento: configuración predeterminada

· Voltaje: 5-24 VCC

· Corriente en espera: 20 µA típica

· Rango de detección: 8-12 metros

· Ángulo de detección: 120 grados

· Tiempo de espera: ajustable de 5s a 10min

· Salida: Relé (10A) o transistor (100mA)

· Temperatura de funcionamiento: -20°C a +70°C

· Certificaciones: Cumple con los estándares ISO9001 y RoHS
