En el proceso de PCBA (Conjunto de placa de circuito impreso) Procesamiento, análisis de fallas y resolución de problemas son enlaces clave para garantizar la calidad del producto y la eficiencia de producción. Al identificar y resolver sistemáticamente fallas, se puede mejorar la confiabilidad del producto y se pueden reducir los costos de producción. Este artículo explorará los tipos de fallas comunes, los métodos de análisis y las estrategias de solución de problemas en el procesamiento de PCBA para ayudar a las empresas a mejorar la calidad y la eficiencia de la producción.
Tipos de falla comunes
1. Defectos de soldadura
Los defectos de soldadura son los problemas más comunes en el procesamiento de PCBA, que incluyen soldadura en frío, soldadura en frío, puentes de soldadura y juntas de soldadura faltantes. La soldadura en frío se manifiesta como mal contacto de las juntas de soldadura, lo que resulta en una transmisión de señal eléctrica inestable; Los puentes de soldadura se refieren a la soldadura que fluye a áreas que no deben estar conectadas, formando un cortocircuito; Las juntas de soldadura faltantes se refieren a las juntas de soldadura que no están completamente formadas, lo que resulta en problemas de circuito abierto.
2. Circuito abierto de la placa de circuito
Los problemas de circuito abierto se refieren al hecho de que algunas líneas o juntas de soldadura en la placa de circuito no forman una conexión eléctrica confiable. Las causas comunes incluyen una soldadura deficiente, sustratos de PCB dañados y errores de diseño.
3. Problemas de cortocircuito
Los problemas de cortocircuito se refieren al contacto accidental de dos o más piezas de circuito en la placa de circuito que no deben estar conectados, lo que resulta en un flujo de corriente anormal, lo que puede dañar la placa o componentes de circuito. Las causas comunes incluyen desbordamiento de soldadura, cortocircuito de alambre de cobre o contacto accidental causado por contaminantes.
Método de análisis de fallas
1. Inspección visual
El uso de un microscopio o cámara de alta magnificación para la inspección visual puede detectar defectos de la junta de soldadura, circuitos abiertos y cortocircuitos. Una inspección visual detallada de la placa de circuito puede identificar rápidamente defectos obvios.
Verifique las juntas de soldadura: observe el estado de la forma y la conexión de las juntas de soldadura para confirmar si hay una junta de soldadura falsa o una junta de soldadura en frío.
Verifique el circuito: verifique si el circuito en la placa de circuito está intacto y si hay un circuito abierto o un cortocircuito.
Estrategia de implementación: realice inspecciones visuales regularmente, encuentre y registre problemas, y tome medidas de reparación en el tiempo.
2. Pruebas eléctricas
Las pruebas eléctricas incluyen pruebas funcionales, pruebas de continuidad y pruebas de aislamiento, que pueden detectar el estado de trabajo real y la conexión eléctrica de la placa de circuito.
Prueba funcional: Realice pruebas funcionales después del ensamblaje para confirmar si la placa de circuito funciona correctamente de acuerdo con los requisitos de diseño.

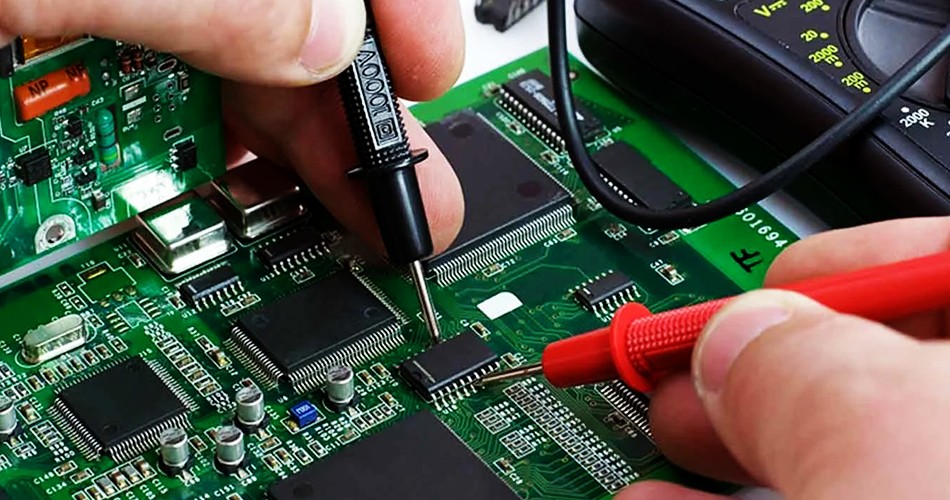

Prueba de continuidad: use un multímetro para probar los diversos puntos de conexión de la placa de circuito para verificar si hay un problema de circuito abierto.
Prueba de aislamiento: pruebe el rendimiento de aislamiento de la placa de circuito para garantizar que no haya un cortocircuito accidental en varias partes de la placa de circuito.
Estrategia de implementación: realizar pruebas eléctricas sistemáticas durante y después de la producción para detectar y resolver problemas de manera oportuna.
3. Inspección de rayos X
La inspección de rayos X es un método efectivo para detectar defectos ocultos, especialmente para detectar problemas de unión de soldadura que no son fáciles de observar directamente, como BGA (matriz de cuadrícula de bola).
Revise las juntas de soldadura: consulte la calidad de soldadura de las juntas de soldadura de BGA a través de la inspección de rayos X para confirmar si hay juntas de soldadura fría o puentes de soldadura.
Detectar estructura interna: verifique la estructura interna de la PCB para identificar posibles circuitos cortos o circuitos abiertos.
Estrategia de implementación: Configure el equipo de inspección de rayos X para realizar inspecciones internas regulares y detectar para garantizar la calidad de la soldadura.
Estrategia de solución de problemas
1. RE-Soldado
Para defectos de soldadura, como articulaciones de soldadura fría, juntas de soldadura fría y juntas de soldadura faltantes, generalmente se requiere volver a soldarar. Asegúrese de la corrección del proceso de soldadura y ajuste los parámetros de soldadura para obtener buenos resultados de soldadura.
Limpie la superficie: limpie la superficie de soldadura antes de volver a soldarse para eliminar los óxidos y los contaminantes.
Ajuste los parámetros de soldadura: ajuste la cantidad de temperatura, tiempo y soldadura de acuerdo con los requisitos de soldadura para garantizar la calidad de la soldadura.
Estrategia de implementación: para los defectos de soldadura, vuelva a solucionar y verifique las juntas de soldadura para garantizar que la calidad de soldadura cumpla con los estándares.
2. Reemplace las piezas dañadas
Para los problemas causados por el daño por componentes, como circuitos abiertos y cortocircuitos, generalmente es necesario reemplazar las piezas dañadas. Asegúrese de que las piezas reemplazadas cumplan con los requisitos de diseño y realicen soldadura.
Identificar piezas dañadas: identificar piezas dañadas a través de pruebas eléctricas e inspección visual.
Reemplace: reemplace las piezas dañadas y vuelva a solucionar y realice pruebas funcionales.
Estrategia de implementación: reemplace las piezas dañadas y asegúrese de que la calidad de las nuevas piezas cumpla con los requisitos.
3. Reparar sustrato de PCB
Para los problemas de daño por sustrato de PCB, como grietas o pelado entre capas, se pueden usar tecnologías de reparación de PCB, como la reparación del circuito y el refuerzo del sustrato.
Circuitos de reparación: use pegamento conductivo o cable conductor para reparar circuitos dañados.
Reforzar sustratos: reforzar el sustrato para reducir el riesgo de daño físico.
Estrategia de implementación: repare sustratos de PCB y garantice que los sustratos reparados cumplan con los requisitos de uso.
Resumen
EnProcesamiento de PCBAEl análisis de fallas y la resolución de problemas son enlaces clave para garantizar la calidad del producto. A través de la identificación de tipos de fallas comunes, los métodos de análisis de fallas sistemáticas y las estrategias de solución de problemas efectivas, se puede mejorar la tasa de rendimiento de los productos y se pueden reducir los costos de producción. La inspección visual regular, las pruebas eléctricas y la inspección de rayos X pueden ayudar a mejorar la calidad de la producción y la competitividad corporativa mediante el descubrimiento y la resolución de problemas oportunos.
