Tecnología de detección avanzada en procesamiento de PCBA

En PCBA Processing (Conjunto de placa de circuito impreso), la tecnología de detección es crucial para garantizar la calidad y el rendimiento del producto. Con el avance continuo de la tecnología, se están aplicando tecnologías de detección cada vez más avanzadas al proceso de procesamiento de PCBA para mejorar la precisión, eficiencia y confiabilidad de la detección. Este artículo explorará varias tecnologías de detección avanzadas comunes y sus aplicaciones en el procesamiento de PCBA.

I. Inspección óptica automática (AOI)

1. Descripción general de la tecnología AOI

La inspección óptica automática (AOI) es una tecnología que utiliza un sistema visual para detectar automáticamente las placas de circuito y se usa ampliamente en el procesamiento de PCBA.

Principio de trabajo: el sistema AOI escanea la placa de circuito a través de una cámara de alta resolución, captura la imagen y la compara con el estándar preestablecido para identificar defectos y puntos malos.

Contenido de detección: AOI puede detectar problemas como la calidad de la junta de soldadura, la ubicación de los componentes, los componentes faltantes y los cortocircuitos.

2. Ventajas de AOI

La tecnología AOI es rápida, precisa y sin contacto, lo que puede mejorar significativamente la eficiencia de la detección.

Mejorar la eficiencia de producción: la detección automatizada reduce el tiempo de detección manual y mejora la eficiencia de producción.

Alta precisión: las imágenes de alta resolución y los algoritmos inteligentes pueden identificar con precisión pequeños defectos y reducir las tasas de detección falsas.

II. Detección de rayos X (rayos X)

1. Descripción general de la tecnología de rayos X

La detección de rayos X (rayos X) es una tecnología de detección que utiliza rayos X para ver a través de la estructura interna de la placa de circuito, que es adecuada para tareas complejas de detección de PCBA.

Principio de trabajo: los rayos X penetran la placa de circuito para formar una imagen de la estructura interna, y se detectan defectos internos como soldadura deficiente y cortocircuitos al analizar la imagen.

Rango de aplicación: la detección de rayos X es particularmente adecuada para la detección de componentes de montaje de superficie, como BGA (matriz de cuadrícula de bola) y CSP (paquete de escala de chip).

2. Ventajas de la detección de rayos X

La tecnología de detección de rayos X puede proporcionar inspecciones internas detalladas y detalladas y es adecuada para detectar defectos ocultos.

Revelando defectos ocultos: puede detectar defectos internos invisibles, como juntas de soldadura fría y perlas de estaño para garantizar la confiabilidad general del producto.

Pruebas no destructivas: las pruebas no destructivas de las placas de circuito no afectan la integridad del producto.

Iii. Detección de imágenes térmicas infrarrojas

1. Descripción general de la tecnología de imágenes térmicas infrarrojas

La detección de imágenes térmicas infrarrojas utiliza cámaras infrarrojas para capturar la imagen de distribución de temperatura de la placa de circuito para detectar posibles problemas de sobrecalentamiento o falla térmica.

Principio de trabajo: la cámara infrarroja captura la radiación infrarroja en la superficie de la placa de circuito, la convierte en una imagen de temperatura e identifica anomalías mediante el análisis de la imagen térmica.

Alcance de la aplicación: adecuado para detectar anomalías térmicas, áreas de sobrecalentamiento y problemas de gestión de energía en placas de circuito.

2. Ventajas de la detección de imágenes térmicas infrarrojas

La tecnología de imágenes térmicas infrarrojas puede monitorear los cambios de temperatura de la placa de circuito en tiempo real y proporcionar información valiosa de diagnóstico de fallas.

Detección en tiempo real: puede monitorear la temperatura de la placa de circuito en tiempo real y detectar posibles problemas de sobrecalentamiento en el tiempo.

Detección sin contacto: utiliza la detección sin contacto para evitar la interferencia física con la placa de circuito.

IV. Pruebas eléctricas (TIC)

1. Descripción general de la tecnología TIC

Las pruebas eléctricas (pruebas de circuito, TIC) es una tecnología de prueba para detectar la funcionalidad y la conectividad de las placas de circuito. La placa de circuito se prueba a través de señales eléctricas.

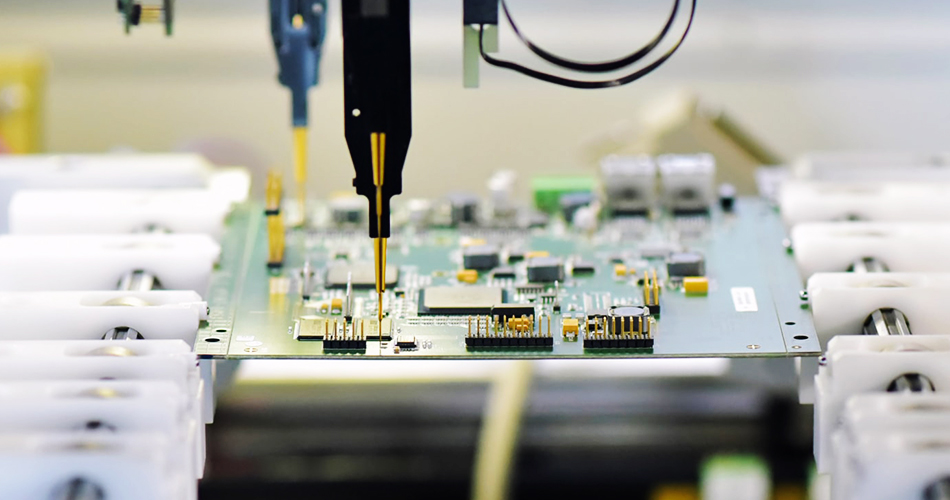

Principio de trabajo: La TIC utiliza sondas de prueba para conectarse a los puntos de prueba de la placa de circuito, aplica señales eléctricas y mide la respuesta para verificar el rendimiento eléctrico y la conectividad del circuito.

Contenido de detección: se pueden detectar cortocircuito, circuito abierto, desajuste de valor de componente y problemas de soldadura de la placa de circuito.

2. Ventajas de las TIC

La tecnología de las TIC puede realizar pruebas de rendimiento eléctrico integrales durante el proceso de producción para garantizar la funcionalidad y confiabilidad de la placa de circuito.

Prueba integral: pruebe de manera integral los diversos parámetros eléctricos de la placa de circuito para garantizar la funcionalidad del producto.

Alta eficiencia: el proceso de prueba automatizado mejora la eficiencia de la prueba y reduce la intervención manual.

V. Prueba funcional

1. Descripción general de la prueba funcional

Prueba funcionales una prueba de PCBA en condiciones de trabajo reales para garantizar que sus diversas funciones cumplan con los requisitos de diseño.

Principio de trabajo: coloque la PCBA en un entorno de trabajo simulado y verifique sus funciones y rendimiento ejecutando el programa de prueba funcional preestablecido.

Alcance de la aplicación: aplicable a probar el estado de trabajo real y las funciones de PCBA y evaluar su desempeño en aplicaciones reales.

2. Ventajas de la prueba funcional

La prueba funcional puede simular condiciones de trabajo reales y proporcionar los resultados de las pruebas más cercanos al entorno de uso real.

Prueba de entorno real: pruebe en condiciones de trabajo reales para garantizar el rendimiento de PCBA en uso real.

Descubrimiento de problemas: puede descubrir problemas funcionales y garantizar la confiabilidad y estabilidad del producto.

Conclusión

EnProcesamiento de PCBA, el uso de tecnología de detección avanzada es un medio importante para garantizar la calidad y el rendimiento del producto. Al introducir tecnologías como la inspección óptica automática (AOI), la inspección de rayos X, la inspección de imágenes térmicas infrarrojas, las pruebas eléctricas (TIC) y las pruebas funcionales, las empresas pueden mejorar la precisión de la detección, la eficiencia y la confiabilidad. En el futuro, con el avance continuo de la tecnología, estas tecnologías de detección continuarán desarrollando y mejorando aún más la calidad general y la eficiencia de producción del procesamiento de PCBA.
