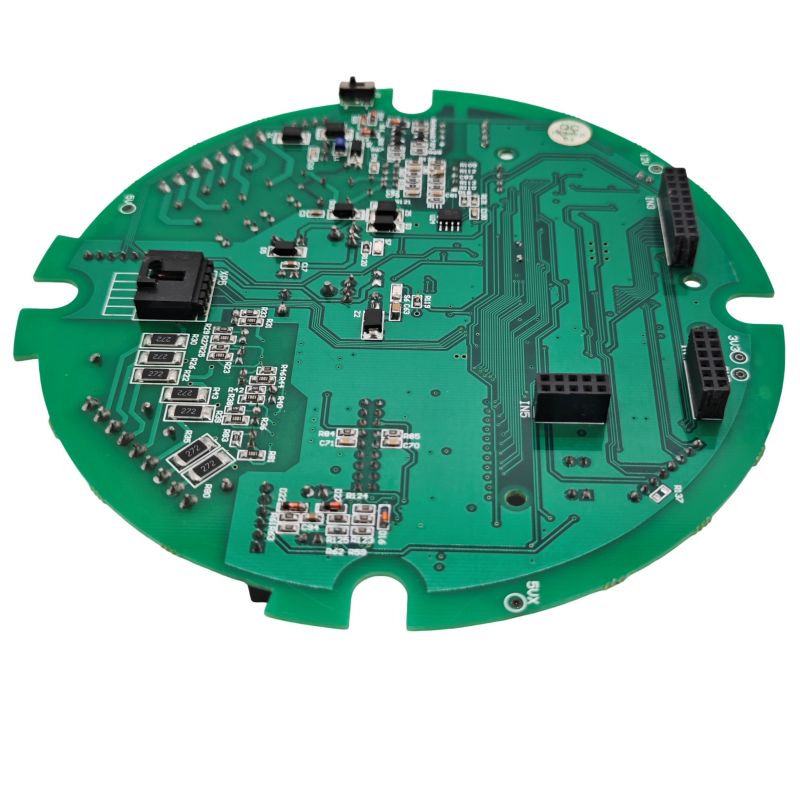

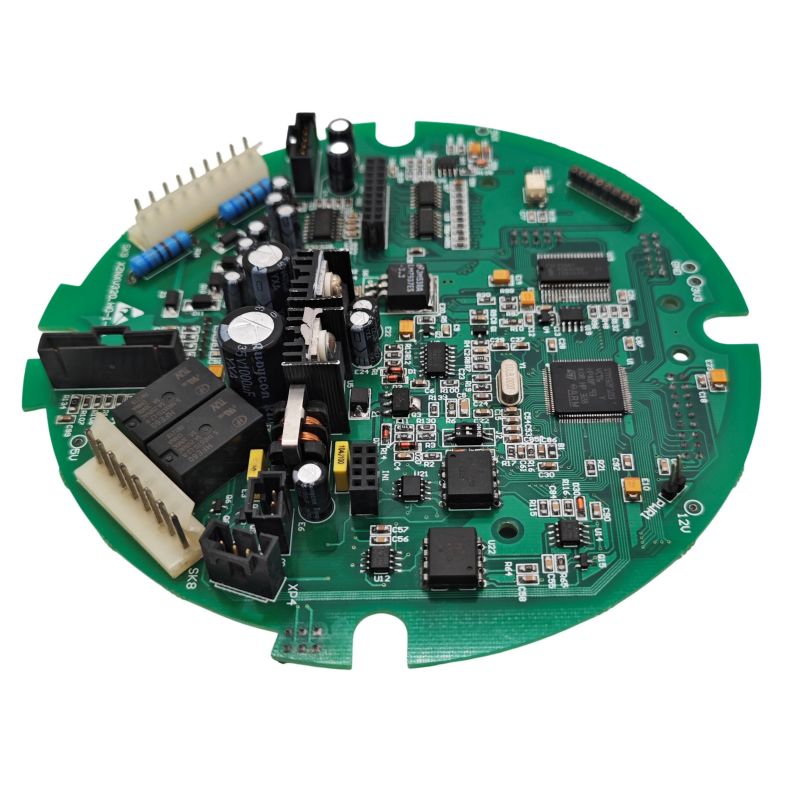

PCBA servo RC

Electrónica Unixplore— Con 20 años de experiencia en sistemas integrados y diseño de PCB, hemos visto los mismos patrones de falla repetidamente: líneas eléctricas ruidosas, desacoplamiento inadecuado y enrutamiento PWM incorrecto. Nuestras soluciones servo PCBA se basan en especificaciones de ingeniería, reglas de diseño y métodos de prueba que los diseñadores profesionales realmente utilizan en la producción.

Ya sea que necesite una placa de controlador independiente, un servocontrolador multicanal o un reemplazo de la placa de control de servo interno, Unixplore Electronics ofrece confiabilidad e inmunidad al ruido.PCBAque funciona tanto en entornos de robótica industrial como de hobby RC.

Qué ofrecemos:

• Diseño completo de servo PCBA (esquema + diseño) en Altium, KiCad o su formato preferido
• Creación de prototipos con pruebas funcionales (carga, ondulación, informes térmicos)
• Fabricación en volumen con abastecimiento de componentes y ensamblaje SMT
• Consultoría en revisión de diseño y análisis de fallas.

Qué debe hacer una PCBA servo RC

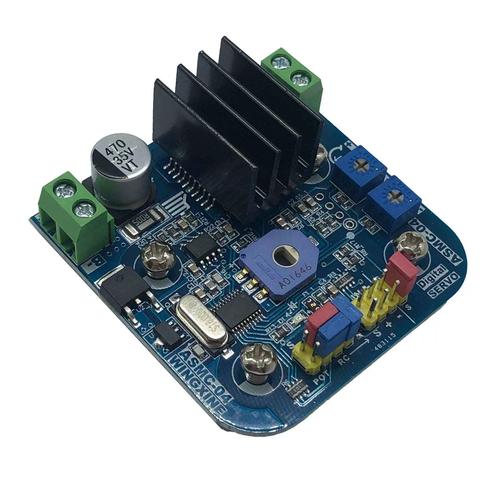

Un servo PCBA RC (ya sea una placa de controlador independiente o una placa de servocontrol interna) realiza tres funciones esenciales:

• Generación o recepción de señal PWM:Convierte pulsos de control (1 ms a 2 ms a 50 Hz) en comandos de posición.
• Distribución de energía:Proporciona 5 V o 6 V limpios al servomotor y al circuito integrado de control.
• Procesamiento de comentarios:Lee el potenciómetro interno para verificar la posición y cerrar el circuito de control.

Los diseños de alta confiabilidad también incluyen detección de corriente para detección de sobrecarga y optoaislamiento para inmunidad al ruido.

Especificaciones técnicas básicas

Los siguientes parámetros representan estándares de la industria para diseños de PCBA de servocontrol RC. Estos se aplican tanto a las placas de servocontrolador dedicadas como a los conjuntos de PCBA del receptor integrado.

Especificaciones de potencia de entrada

Especificaciones de la señal de control

Componentes internos del servo PCBA (dentro del servo)

Un servo RC estándar contiene una pequeña PCBA con estos componentes:

Reglas de diseño de PCBA para la confiabilidad del servo RC

En Unixplore Electronics, sabemos que la mayoría de las fallas de los servos RC se originan en la PCB. Seguimos estas 8 reglas para garantizar un funcionamiento confiable en cada diseño que entregamos.

1. Distribución de energía: puesta a tierra en estrella

• Nunca conecte a tierra en cadena. Cada tierra de servo debe regresar directamente al punto de tierra de la fuente de alimentación.
• Separe la alimentación y la señal a tierra. En diseños de PCBA multiservo, divida el plano de tierra y conéctelo en un único punto cerca de la entrada de la batería.
• Ancho de traza para alimentación: para corriente continua de 1,5 A, utilice un ancho de traza mínimo de 1,5 mm con 1 oz de cobre.

2. Colocación del condensador de desacoplamiento

Los servomotores generan un ruido eléctrico significativo. Un servo típico puede producir hasta 200 mV de ruido pico a pico en la línea de suministro de 5 V.

Desacoplamiento necesario por conector de servo:

• Condensador electrolítico de 100 µF a 470 µF (maneja la irrupción del motor)
• Condensador cerámico de 100 nF (filtra el ruido de alta frecuencia)
• Coloque los condensadores a 10 mm de los pines de alimentación del servo.

Capacitancia masiva para toda la PCBA: agregue un capacitor grande (1000 µF a 4700 µF) en la entrada de energía principal. Esto evita caídas de tensión cuando varios servos se inician simultáneamente.

3. Enrutamiento de señal PWM

• Mantenga los seguimientos de PWM breves y directos. Las trazas largas actúan como antenas para el ruido.
• Evite ejecutar trazas de PWM paralelas a los cables de alimentación. Utilice un cruce de 90 grados si es necesario.
• Agregue una resistencia en serie de 100 Ω a 470 Ω en el pin de salida PWM. Esto limita la corriente durante condiciones de falla y reduce el timbre.

4. Disposición del conector del servo

El conector servo estándar de 3 pines (señal, VCC, tierra) requiere un espacio específico:

• Espaciado entre pines: 2,54 mm (0,1 pulgadas) o 2,7 mm (alta densidad)
• Grosor de PCB para bloque de conectores: 1,2 mm a 1,6 mm
• Ubicación del pin de señal: normalmente el pin interior (pin 2 de 3)
• Secuenciación de energía: GND debe conectarse antes que VCC en la inserción

Para diseños de alta densidad, el espacio de 2,7 mm entre los servoconectores permite un diseño compacto manteniendo conexiones confiables.

5. Regulación de voltaje para la MCU de control

• Utilice un LDO separado para la MCU si la misma fuente alimenta los servos. Los picos de corriente del servo provocan caídas de voltaje que pueden restablecer el microcontrolador.
• Regulador recomendado: LDO de 5 V o 3,3 V con al menos 200 mA de capacidad y condensadores de entrada/salida de 1 µF.
• Diodo de protección: Agregue un diodo 1N4007 o Schottky en la entrada para proteger contra polaridad inversa.

6. Supresión de ruido en el motor (para diseño de servo PCBA interno)

Si diseña una PCBA que va dentro de un servo, agregue supresión de ruido directamente en los terminales del motor:

• Condensador cerámico de 100 nF soldado directamente a través de los terminales del motor.
• Conecte el negativo del condensador a la carcasa del motor para obtener protección adicional (reduce el ruido hasta en 200 mV).
• Opcional: agregue perlas de ferrita a los cables del motor para entornos con ruido extremo.

7. Detección de corriente para detección de sobrecarga

Los diseños avanzados de servo PCBA incluyen monitoreo actual:

• Resistencia de derivación: 0,1 Ω a 0,5 Ω, tolerancia del 1 %: crea un voltaje proporcional a la corriente
• Amplificador diferencial: ganancia de 10 a 20: amplifica el voltaje en derivación a un nivel mensurable
• Entrada ADC: mínimo de 10 bits: alimenta datos actuales para controlar la MCU

Una derivación de 100 mΩ produce 50 mV a 500 mA y 150 mV a 1,5 A. Con un amplificador de ganancia de 5x, esto pasa a ser de 250 mV a 750 mV, adecuado para entradas ADC de 3,3 V.

8. Aislamiento y Protección Mecánica

Las placas servo PCBA internas deben estar protegidas físicamente:

• Cinta aislante: coloque cinta aislante entre la PCBA y la caja metálica del servo. Esto evita cortocircuitos causados ​​por uniones soldadas o cables de componentes que tocan la carcasa.
• Revestimiento conformal: para aplicaciones en exteriores o con alta humedad, agregue un revestimiento conformal acrílico para evitar la corrosión.

Generación de señales de control (consideraciones sobre el código MCU)

La generación adecuada de PWM es fundamental para un funcionamiento sin fluctuaciones. Estos son los parámetros clave:

Configuración PWM

Pseudocódigo de ejemplo de código MCU

// Calcular el ciclo de trabajo para un pulso de 1500 µs
    // Asume un período de PWM = 20 ms, reloj = preescalador de 1 MHz

    ancho_pulso_us = 1500
    period_counts = 20000 // 20 ms en microsegundos
    duty_counts = pulse_width_us
    set_pwm_duty(deber_cuentas)

Al realizar la prueba, utilice un osciloscopio para verificar la señal PWM. El flanco descendente del pulso activa el servo para leer la posición.

Modos de falla comunes y soluciones

Nota importante sobre el cambio de energía:Nunca cambie la línea de tierra del servo para apagarlo. Cuando se abre tierra, el servo aún puede recibir energía a través de la línea de señal PWM u otras rutas, lo que resulta en un funcionamiento con bajo voltaje de 3,2 V y un comportamiento errático. Cambie siempre la línea VCC utilizando un MOSFET o relé de canal P.

Preguntas frecuentes sobre PCBA servo RC

A continuación se presentan tres preguntas técnicas que recibimos con frecuencia de ingenieros en robótica y diseñadores de sistemas RC.

P1: ¿Por qué mis servos se contraen aleatoriamente cuando los controlo desde mi PCBA personalizado con un ESP32 o Arduino?

A:Es casi seguro que tienes un problema de ruido eléctrico. Aquí está la secuencia de diagnóstico que recomendamos en Unixplore Electronics:

Paso 1— Verifique la fuente de alimentación con un osciloscopio: mida la línea de 5 V directamente en el conector del servo mientras el servo está en movimiento. Si ve más de 200 mV de ondulación (pico a pico), su desacoplamiento es insuficiente.

Paso 2— Agregue capacitancia masiva: coloque un capacitor electrolítico de 1000 µF a 4700 µF a través de los terminales de entrada de energía. Los servomotores consumen altas corrientes de entrada (de 3 a 10 veces la corriente de funcionamiento) cuando comienzan a moverse. Sin capacitancia masiva, el voltaje cae por debajo de 4 V, lo que hace que el CI de control se reinicie o se comporte de manera errática.

Paso 3— Separe la alimentación de la MCU de la alimentación del servo: los peores diseños hacen funcionar la MCU y los servos desde el mismo regulador de voltaje. Utilice dos reguladores separados:

• Un LDO de 5 V/500 mA para la MCU y la lógica.
• Un suministro separado de 5V/3A (o conexión directa de batería) para los servos.

Paso 4— Agregue desacoplamiento en cada conector de servo: coloque un capacitor electrolítico de 100 µF y un capacitor cerámico de 100 nF directamente entre los pines VCC y GND de cada conector de servo. El condensador cerámico filtra el ruido de alta frecuencia de las escobillas del motor; el electrolítico maneja picos de corriente de baja frecuencia.

Paso 5— Verifique la calidad de su señal PWM: use un osciloscopio para observar el pin PWM. Si ve un timbre (sobreimpulso) en los flancos ascendentes o descendentes, agregue una resistencia en serie de 100 Ω en el pin de la MCU. Esto amortigua la señal y evita disparos falsos.

El resultado final:El 90% de los problemas de fluctuación del servo están relacionados con la energía, no con el código. Primero arregle la distribución de energía.

P2: ¿Cómo diseño una PCBA que controle múltiples servos (de 8 a 16 canales) sin caídas de tensión?

A:Esto requiere una cuidadosa planificación del diseño y el presupuesto de energía. Este es el enfoque de ingeniería para un servocontrolador PCBA de 16 canales.

Paso 1— Calcular los requisitos totales de energía:

• Cada servo estándar consume de 200 mA a 500 mA durante el funcionamiento normal.
• La corriente máxima de pérdida puede alcanzar de 1,5 A a 3 A por servo.
• Para 16 servos: 16 × 1,5 A = consumo de potencial máximo de 24 A.

Paso 2— Diseñar la distribución de energía:

• Entrada de alimentación principal: utilice una fuente de alimentación de 5 V a 6 V con capacidad mínima de 30 A.
• Conector de entrada: XT60 o terminal de tornillo (no un cabezal pequeño de 2 pines).
• Líneas de energía principales: de 8 mm a 10 mm de ancho con 2 oz de cobre, o use un plano de energía dedicado en la capa 2.
• Barras colectoras: para corrientes superiores a 15 A, agregue barras colectoras de cobre o utilice cableado externo.

Paso 3— Implementar distribución de energía por etapas:

• Dirija las líneas de energía gruesas (5 mm+) a un punto de distribución central.
• Desde ese punto, ejecute pistas individuales de 1,5 mm a cada conector de servo.
• Agregue un capacitor de 470 µF en cada conector de servo (capacitancia distribuida, no solo una tapa grande en la entrada).

Paso 4— Utilice optoaislamiento para líneas de señal (avanzado):

• Para entornos industriales o de alto ruido, aísle las señales PWM utilizando optoacopladores (por ejemplo, 4N35 o PC817).
• Esto evita que el ruido del motor se acople nuevamente a la MCU y provoque reinicios.
• Los diseños aislados requieren dominios de energía separados (lado MCU y lado servo).

Paso 5— Agregar limitación de corriente o arranque suave:

• Utilice un MOSFET con circuito de arranque suave para aumentar la potencia del servo de 10 ms a 50 ms.
• Esto evita que la irrupción inicial de los 16 servos colapse el suministro.
• Alternativamente, encienda los servos en secuencia (retraso de 5 ms entre cada uno).

Paso 6— Recomendación de pila de capas de PCB para más de 16 canales:

• Capa 1: Señal (PWM, retroalimentación)
• Capa 2: Plano de tierra (vertido sólido)
• Capa 3: Plano de potencia (5V o Vservo)
• Capa 4: Señal o tierra secundaria

Esta pila minimiza el área del bucle y reduce la EMI entre canales.

P3: ¿Puedo usar el mismo diseño de PCBA para diferentes marcas de servos (Futaba, Hitec, Spektrum, genéricos)?

A:Sí, con tres importantes consideraciones de compatibilidad.

Consideración 1— Los estándares de señal PWM son consistentes: todos los servos RC utilizan el mismo estándar PWM de 50 Hz con pulsos de 1 ms a 2 ms. La lógica de generación PWM de su PCBA funciona universalmente.

Consideración 2— Los requisitos de energía varían significativamente:

Su PCBA debe estar diseñada para el servo de mayor corriente que desee utilizar. Diseño para 2A continuo y 5A pico por canal para cubrir la mayoría de los servos estándar y de alto torque.

Consideración 3— Compatibilidad del conector:

• La mayoría de los servos utilizan un cabezal hembra estándar de 3 pines con un espacio de 2,54 mm (0,1 pulgadas).
• La ubicación del pin de señal varía según la marca:
  • Futaba: La señal es el pin más interno (pin 2)
  • Hitec y Spektrum: La señal es pin 1 o pin 3 según el modelo
• Diseñe su PCBA con pines claramente etiquetados (S, +, –). Utilice un conector macho de 3 pines (como un cable de extensión de servo estándar) para que cualquier servo pueda conectarse directamente.

Consideración 4— La PCBA del servo interno (dentro del servo) no es intercambiable: si está diseñando la PCBA interna que va dentro de la carcasa del servo (reemplazando el tablero de control original), esto es específico de la marca. Los diferentes servos tienen diferentes:

• Valores de resistencia del potenciómetro (5 kΩ frente a 10 kΩ)
• Tamaños de motor y clasificaciones actuales.
• Ubicación de los orificios de montaje mecánico
• Dimensiones de la caja

Para el diseño interno de PCBA, realice ingeniería inversa al original u obtenga especificaciones detalladas para ese modelo de servo exacto. Para los diseños de PCBA de controlador externo (la placa que se conecta a los servoconectores estándar), la compatibilidad es excelente en todas las principales marcas de RC.

Prueba de su PCBA servo RC

Antes de aprobar un diseño para producción, ejecute estas cinco pruebas:

Resumen: Diseño de una PCBA servo RC confiable

Un servo PCBA RC robusto se define mediante cinco decisiones de ingeniería:

1. Capacitancia masiva adecuada(1000 µF a 4700 µF) en la entrada de alimentación principal.
2. Dominios de poder separadospara el MCU (regulado por LDO) y servos (batería directa o regulador de alta corriente).
3. Puesta a tierra de estrellascon retornos de tierra de señal y alimentación separados.
4. Condensadores de desacoplamientoen cada conector de servo (electrolítico de 100 µF + cerámica de 100 nF).
5. Acondicionamiento adecuado de la señal PWMcon resistencias en serie y trazas cortas.

Para diseños de servos múltiples (más de 8 canales), utilice una PCB de 4 capas con planos de alimentación y tierra dedicados. Para diseños de servo PCBA internos, agregue supresión de ruido del motor (100 nF en los terminales del motor) y cinta aislante para evitar cortocircuitos en la carcasa. Estas prácticas ofrecen consistentemente un funcionamiento sin fluctuaciones y confiabilidad a largo plazo en aplicaciones RC y robóticas.

Por qué Electrónica Unixplore

• 20 añosde experiencia en sistemas integrados y diseño de PCB: hemos visto y resuelto todos los modos de falla descritos en esta guía.
• Diseños probados en producción— Nuestras reglas de diseño y métodos de prueba se utilizan en productos comerciales de RC y robótica.
• Servicio de extremo a extremo— desde el concepto y el esquema hasta el diseño, la creación de prototipos y la fabricación en volumen.
• Ingeniería transparente— compartimos las especificaciones, reglas y criterios de prueba para que sepas exactamente lo que estás obteniendo.
• Abastecimiento global de componentes— nos encargamos de la optimización y las adquisiciones de BOM para mantener sus costos bajo control.

Empezar

¿Listo para construir un servocontrolador RC confiable?Contacte a Electrónica Unixplorepara:

• Diseño y disposición de PCBA personalizados
• Creación de prototipos y pruebas funcionales.
• Fabricación en volumen con control de calidad total.
• Revisión de diseño y análisis de fallas.
