PCBA para automóviles: una ingeniería sistemática desde los pilares de confiabilidad hasta la fabricación sin defectos

El automóvil moderno está atravesando una profunda transformación, pasando de ser un "producto mecánico" a un "terminal móvil inteligente". En esta evolución, el conjunto de placa de circuito impreso (PCBA), como soporte físico y núcleo de interconexión eléctrica de las unidades de control electrónico (ECU), se ha convertido en un determinante crítico del rendimiento, la seguridad y los límites funcionales del vehículo. A diferencia de la electrónica de consumo,PCBA del automóvilopera en un ambiente extremo caracterizado por altas temperaturas, ciclos térmicos severos, vibraciones intensas, humedad e interferencias electromagnéticas. Por tanto, su diseño y fabricación constituyen un riguroso sistema científico que abarca la selección de componentes, el control de procesos y la trazabilidad de la calidad durante todo el ciclo de vida.

I. Estándares estrictos de primer nivel: el foso de calidad construido por AEC-Q e IATF 16949

La confiabilidad de los PCBA para automóviles no proviene del refuerzo en una sola etapa, sino que tiene sus raíces en un sistema de arriba hacia abajo de estandarización obligatoria. Entre ellos, la serie AEC-Q y el sistema de gestión de calidad IATF 16949 son las dos piedras angulares.

Los estándares AEC-Q, establecidos por el Consejo de Electrónica Automotriz, proporcionan especificaciones de certificación de componentes con umbrales de prueba estrictos para diferentes tipos de componentes. Por ejemplo, AEC-Q100 se centra en circuitos integrados (CI), exigiéndoles que pasen pruebas como ciclos de temperatura, electromigración y análisis de fallas. AEC-Q200 se centra en componentes pasivos (condensadores, resistencias, etc.), sometiéndolos a pruebas de choque térmico, humedad y vibración para garantizar que su rendimiento se mantenga estable en un amplio rango de temperaturas de -40 °C a +125 °C (y más). Cualquier componente que no haya pasado la certificación AEC-Q enfrenta barreras sustanciales para ingresar a las principales cadenas de suministro automotrices.

A nivel del sistema de fabricación, IATF 16949:2016 ha reemplazado a ISO/TS 16949 como el único estándar de gestión de calidad para la industria automotriz. Su mandato principal es la implementación obligatoria de las cinco herramientas principales (APQP, PPAP, FMEA, MSA, SPC) para establecer una arquitectura de calidad de circuito cerrado. Específicamente:

• APQP (Planificación avanzada de la calidad del producto) requiere revisiones DFM (Diseño para la fabricabilidad) en la etapa de diseño para evitar de manera proactiva posibles defectos, como la "desintegración" de componentes pequeños 0201 o fallas de diseño de almohadillas BGA (Ball Grid Array).

• PPAP (Proceso de aprobación de piezas de producción) exige que el índice de capacidad del proceso (Cpk) para las características críticas para la calidad (CTQ) debe ser ≥ 1,67, lo que significa que la capacidad del proceso debe superar con creces los estándares industriales generales.

• FMEA (Análisis de modos y efectos de falla) evalúa sistemáticamente el número de prioridad de riesgo (RPN) de posibles modos de falla en líneas SMT (tecnología de montaje en superficie), como pasta de soldadura insuficiente o huecos de BGA, y aplica acciones correctivas obligatorias para elementos con alto RPN.

Garantía dual de diseño y proceso: abordar los desafíos térmicos, mecánicos y químicos

Los desafíos físicos que enfrenta el PCBA automotriz se centran en tres áreas: gestión térmica, estrés mecánico y corrosión ambiental. Esto exige innovación colaborativa tanto en los procesos de diseño como de fabricación.

1. Gestión Térmica y Selección de Materiales Los PCBA ubicados cerca de los compartimientos del motor o de los paquetes de baterías deben soportar altas temperaturas prolongadas. Para mitigar las fallas térmicas, los diseñadores dan prioridad a los sustratos con materiales FR-4 o poliimida de alta Tg (temperatura de transición vítrea ≥ 170 °C), lo que evita que la PCB se ablande y se deforme con el calor. Para componentes de alta potencia, se introducen PCB con núcleo metálico (MCPCB) o vías térmicas combinadas con disipadores de calor para optimizar las rutas de disipación de calor. Además, los recubrimientos de plasma PECVD (deposición química de vapor mejorada con plasma), al ser térmicamente transparentes, ofrecen protección a nivel molecular sin impedir la disipación de calor, lo que los hace particularmente adecuados para aplicaciones compactas de alta densidad de potencia, como controladores de dominio.

2. Protección contra vibraciones mecánicas y refuerzo de conexiones La vibración es la causa principal del fallo por fatiga de las uniones soldadas. Las pautas de diseño siguen los principios de DFM: evite colocar componentes grandes y pesados ​​en zonas de concentración de tensión y priorice SMT sobre los componentes con orificios pasantes para reducir la tensión en las uniones de soldadura. Para los paquetes BGA que son susceptibles a la vibración, se implementa el proceso Underfill (rellenar el espacio debajo del chip con adhesivo para distribuir la tensión). Esto puede mejorar la confiabilidad del impacto en varios órdenes de magnitud. Además, los estándares de ajuste a presión como IPC-9797A proporcionan especificaciones para la confiabilidad del conector en entornos de vibración.

3. Revestimiento conformado y protección contra la corrosión La humedad, la niebla salina y los contaminantes químicos plantean amenazas de corrosión a largo plazo para los PCBA. La aplicación selectiva de conformalcoating es una práctica estándar. Sin embargo, para sensores o enlaces de señales de alta frecuencia, los recubrimientos tradicionales pueden afectar la integridad de la señal o agregar resistencia térmica. En tales casos, los recubrimientos a nivel molecular basados ​​en nanotecnología (por ejemplo, los recubrimientos de plasma de P2i) ofrecen una solución superior, ya que brindan protección anticondensación sin alterar las características de impedancia. Para regiones BGA de alta densidad, se confía en AXI (inspección automatizada de rayos X) para monitorear las tasas de vacío de soldadura (que generalmente deben ser <25 %) para evitar que los huecos se conviertan en orígenes de corrosión o propagación de grietas.

Fabricación sin defectos: SPI 3D de circuito cerrado a trazabilidad total de MES

El objetivo principal de la fabricación de PCBA para automóviles es acercarse al "defecto cero". Este objetivo se logra mediante una inspección altamente automatizada y un control de procesos en tiempo real.

En la etapa crítica de SMT (impresión de pasta de soldadura), las estadísticas muestran que entre el 60% y el 70% de los defectos se originan por desviaciones de impresión. Para abordar esto, las principales líneas de producción adoptan 3D SPI (Inspección tridimensional de pasta de soldadura) junto con un sistema de retroalimentación de circuito cerrado vinculado a la impresora. Cuando SPI detecta una desviación de tendencia en el volumen o la altura de la pasta de soldadura, el sistema ajusta automáticamente la presión de la espátula o la velocidad de liberación de la plantilla sin intervención manual. Este mecanismo mantiene estable el Cpk de los parámetros críticos por encima de 1,67. En etapas posteriores:

• AOI (inspección óptica automatizada) captura defectos visuales como cambios de componentes y puentes.

• Las TIC (pruebas en circuito) utilizan contactos de sonda para detectar rápidamente fallas eléctricas, como cortocircuitos y tolerancias de resistencia.

• FCT (Prueba de circuito funcional) simula condiciones de funcionamiento del mundo real (por ejemplo, fluctuaciones de energía de 12 V/24 V) para verificar la integridad funcional de la PCBA.

Fundamentalmente, la trazabilidad de extremo a extremo no es negociable. Según lo dispuesto por IATF 16949, el Sistema de ejecución de fabricación (MES) vincula el número de lote de cada componente, los parámetros de ubicación, los perfiles de temperatura de reflujo e incluso las imágenes de rayos X al UID único final grabado con láser de la PCBA. En caso de una falla en el campo, el historial de producción completo se puede recuperar en 60 segundos, lo que permite una contención precisa y un análisis de la causa raíz. Esta capacidad de trazabilidad también es cada vez más vital para respaldar las regulaciones de "derecho a reparar".

Estratificación de aplicaciones e integración de sistemas

Las aplicaciones de PCBA para automóviles abarcan múltiples dominios, desde el control de la carrocería y el tren motriz hasta las cabinas inteligentes y la conducción autónoma. Cada escenario impone distintas prioridades:

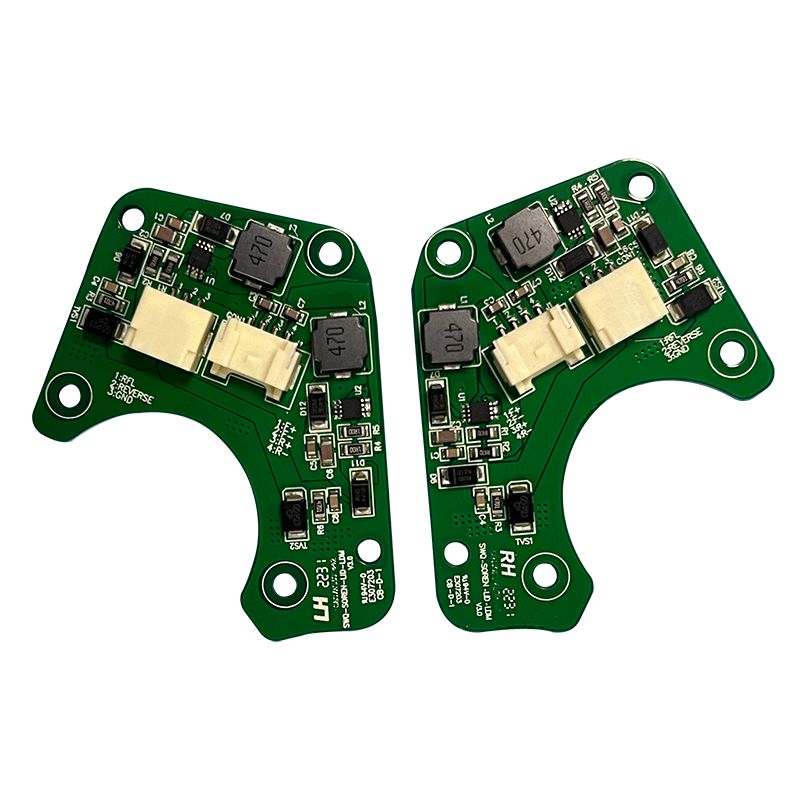

• Dominio del cuerpo (BCM, módulo de control del cuerpo): Enfatiza el control de E/S y el bajo consumo de energía, con sensibilidad al costo que requiere medidas de protección equilibradas.

• Dominios de seguridad y tren motriz (ABS/ESP, sistema de frenos antibloqueo/programa de estabilidad electrónica): exigen una velocidad de respuesta extremadamente alta y tolerancia a entornos extremos, lo que requiere circuitos integrados AEC-Q100 de alta calidad y un diseño de redundancia reforzado.

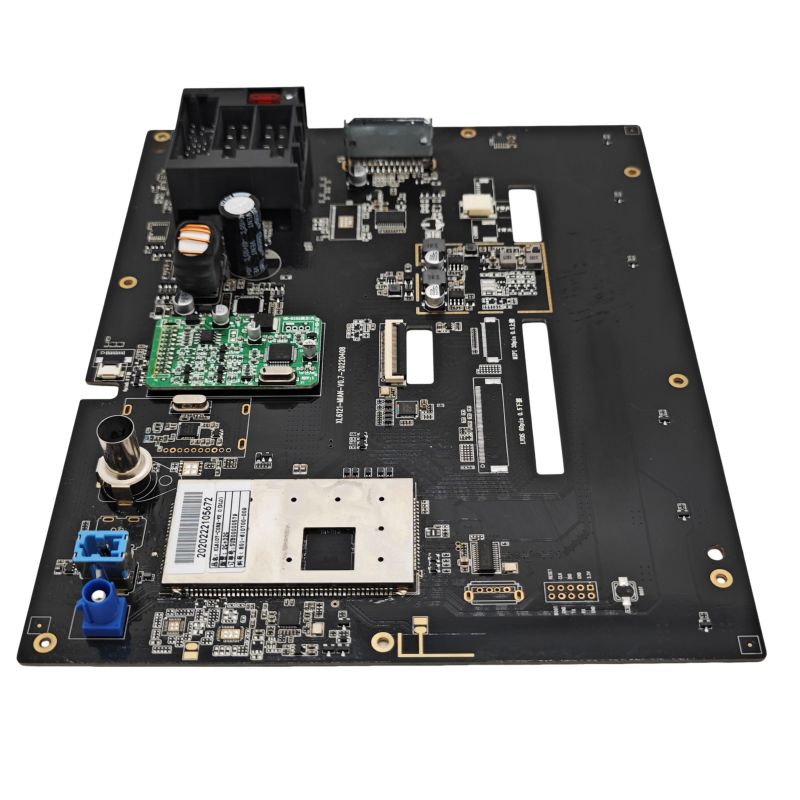

• Dominio de infoentretenimiento: prioriza la transmisión de señales de alta velocidad (por ejemplo, HDMI, LVDS) y la compatibilidad electromagnética (EMC), y a menudo emplea tecnologías HDI (interconexión de alta densidad) o rígido-flexible para optimizar la integridad de la señal.

PCBA del automóviles, en esencia, una ciencia del determinismo. Establece estándares estrictos a través de AEC-Q e IATF 16949 para filtrar genes confiables en la fuente; dota al hardware de resistencia frente a entornos hostiles a través de diseños y procesos especializados dirigidos al calor, la vibración y la corrosión; y asegura la consistencia del proceso con casi cero defectos en la producción en masa a través de SPC de circuito cerrado, inspección AOI/rayos X y trazabilidad MES. A medida que las arquitecturas E/E (eléctricas/electrónicas) automotrices evolucionan hacia plataformas informáticas centrales, PCBA no solo debe adaptarse a densidades informáticas más altas, sino también lograr redundancia y previsibilidad de fallas dentro del marco de seguridad funcional (ISO 26262). La innovación tecnológica en este campo continúa impulsando a la industria automotriz hacia horizontes más seguros, inteligentes y confiables.
