Cómo evitar problemas de conexión a tierra y residuos de tornillos: pautas de diseño para PCBA de control de motores de alta confiabilidad

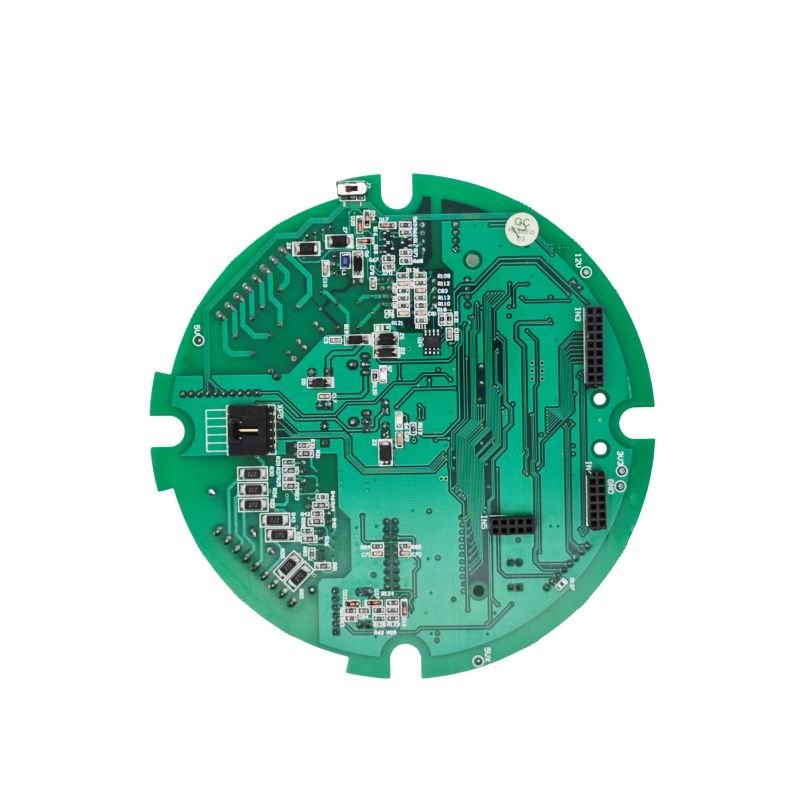

PCBA de control de motores (Ensamblaje de placa de circuito impreso) es el elemento principal que permite el control de movimiento de precisión en la automatización industrial, la robótica, los vehículos de nueva energía y los electrodomésticos inteligentes. Esta guía práctica consolida conocimientos clave sobre la selección de la arquitectura, el diseño, el ensamblaje y la verificación de PCB, ayudando a los ingenieros y gerentes de productos a evitar errores comunes y garantizar una transición fluida del prototipo a la fabricación en gran volumen.

1. Fase de Diseño: Arquitectura y Selección de Componentes

1.1 Soluciones personalizadas frente a soluciones estándar

Al inicio del proyecto, evalúe si se debe adoptar una PCBA personalizada o un módulo estándar disponible en el mercado. Si bien la PCBA personalizada genera costos iniciales de NRE (ingeniería no recurrente) más altos, permite la optimización para tipos de motores específicos, como BLDC, paso a paso o servo, y objetivos de rendimiento precisos (por ejemplo, precisión de velocidad/par dentro de ±0,5%). Las soluciones personalizadas también ofrecen una eficiencia superior en la integración del sistema (a menudo superior al 95%) y confiabilidad a largo plazo en condiciones operativas difíciles.

1.2 Selección de topología y chipset central

• Procesador: Se recomienda encarecidamente una MCU de 32 bits con periféricos de control de motor dedicados (por ejemplo, núcleo ARM Cortex-M4) para manejar algoritmos computacionales intensivos como el control orientado al campo (FOC) con respuesta en tiempo real.

• Conductor y etapa de potencia:

• Para diseños de alta integración, elija circuitos integrados de controlador BLDC totalmente integrados (por ejemplo, la serie TI MCF831xC) que combinen controladores de puerta y FET de potencia. Esto simplifica los circuitos externos, pero exige un desacoplamiento cuidadoso: se deben colocar al menos cinco condensadores críticos (VM-PGND, CPH-CPL, etc.) según la hoja de datos para garantizar un funcionamiento estable.

• Para aplicaciones de alta potencia (por ejemplo, >50 A), se prefieren MOSFET/IGBT discretos con controladores de puerta dedicados. Considere dispositivos de banda prohibida ancha (SiC o GaN) para lograr frecuencias de conmutación más altas y pérdidas reducidas.

2. Diseño de PCB: el arte de la supresión de ruido y la gestión térmica

Un tablero de control de motor es inherentemente un conjunto de señal mixta y que consume mucha energía. Un diseño deficiente es la causa principal de fallas de EMC y retornos de campo.

2.1 Estrategia de partición de circuitos y puesta a tierra (crítica)

Regla de oro: aislar físicamente la tierra eléctrica de la tierra de la señal.

• Zonificación: divida la PCB en tres regiones distintas:

• Zona ruidosa: inversor de energía, relés y circuitos de accionamiento de puerta.

• Zona Digital: MCU, interfaces de comunicación (CAN, UART, SPI).

• Zona analógica: detección de corriente/voltaje, entradas de codificador/resolución. Mantenga los rastros de PWM de alta frecuencia alejados de rutas de retroalimentación analógica sensibles.

• Implementación de puesta a tierra:

• Adopte un enfoque de puesta a tierra de un solo punto o de plano de tierra dividido.

• Conecte las tierras digitales y analógicas en un único punto cerca del pin de referencia del ADC.

• Aísle la tierra de alimentación (ruidosa) y conéctela al punto de tierra en estrella del sistema a través de una ruta de baja impedancia, evitando que grandes corrientes transitorias corrompan las señales de control.

• Recomendación de apilamiento: un tablero de 4 capas es ideal cuando el presupuesto lo permite. Utilice capas de tierra dedicadas adyacentes al lado del componente primario para proporcionar rutas de retorno de baja inductancia y blindaje inherente. Para diseños de 2 capas, inunde ampliamente el terreno y mantenga las líneas de energía lo más cortas y anchas posible.

2.2 Bucles de potencia y disipación térmica

• Ancho de la traza y área del bucle: Las trazas del bus de CC y de salida trifásica deben ser cortas y anchas para soportar di/dt altos. Los pares de señales de puerta-controlador deben correr en paralelo y cerca de los terminales de fuente MOSFET correspondientes para minimizar la inductancia parásita.

• Gestión térmica: utilice vías térmicas para conducir de forma eficiente el calor desde los dispositivos de alimentación hasta los planos internos de cobre o las almohadillas del disipador térmico de la capa inferior. Aplique aberturas de máscara de soldadura (cobre expuesto) en rutas de alta corriente para permitir la conexión del disipador de calor auxiliar.

3. Ensamblaje y fabricación: detalles críticos pero pasados ​​por alto

3.1 Resiliencia de la cadena de suministro en la planificación de BOM

Antes de finalizar la lista de materiales (BOM), realice una evaluación de riesgos de suministro para artículos de largo plazo, como MCU y transceptores de comunicación. Siempre que sea posible, reserve espacios alternativos compatibles con pines en el diseño para evitar interrupciones en la producción causadas por interrupciones del proveedor único.

3.2 Limpieza de la fijación de tornillos (un modo de falla frecuente pero ignorado)

Durante el montaje de la PCBA del controlador del motor, los restos metálicos transportados por los tornillos son un asesino oculto que provoca cortocircuitos y degradación del aislamiento.

• Riesgo: Las partículas metálicas de los alimentadores de tornillo vibratorio pueden caer sobre pines de CI de alta densidad o entre pistas adyacentes, lo que provoca fallas intermitentes o cortocircuitos inmediatos al encender.

• Contramedidas:

• Reemplace los alimentadores de tazón vibratorios tradicionales con alimentadores de tipo escalonado para minimizar la generación de partículas inducida por la fricción.

• Introduzca una estación de aspiración de polvo inmediatamente antes del paso de fijación.

• Utilice destornilladores eléctricos inteligentes con monitoreo de ángulo y torsión en tiempo real para evitar una torsión insuficiente (flotación) o que se pelen las roscas.

4. Pruebas y validación: más allá de "¿Gira?"

1. Prueba funcional (FCT): en condiciones de carga, verifique el tiempo de respuesta de la protección contra sobrecorriente y sobretemperatura, por ejemplo, asegurándose de que el apagado del controlador se active dentro de <10 µs. También valide la lógica dinámica de reducción de potencia durante caídas de voltaje.

2. Cumplimiento previo de compatibilidad electromagnética (EMC): las emisiones conducidas y radiadas (CE/RE) son puntos débiles comunes. Si se producen fallas, primero verifique si se colocan un diodo TVS con la clasificación adecuada y un estrangulador de modo común en la entrada de energía, y optimice la velocidad de conmutación de PWM ajustando las resistencias de compuerta.

3. Confiabilidad a largo plazo: Realice ciclos térmicos y pruebas de ejecución continua para verificar la integridad de las uniones de soldadura y la reducción de la potencia de los componentes bajo temperaturas ambiente máximas.

Diseñar un sistema confiablePCBA de control de motoresEs fundamentalmente una compensación triangular entre rendimiento eléctrico, termodinámica y compatibilidad electromagnética. Cada decisión, desde la partición clara del circuito y la conexión a tierra disciplinada hasta el control riguroso de la limpieza del ensamblaje, determina la estabilidad a largo plazo del producto en entornos industriales desafiantes. Al implementar las estrategias descritas en esta guía, puede reducir significativamente las tasas de falla, acortar los ciclos de desarrollo y mejorar la solidez general de su sistema de control de motores.
