Cómo está evolucionando el desarrollo de PCBA de Dash Cam: desde la selección de chips hasta la producción en masa

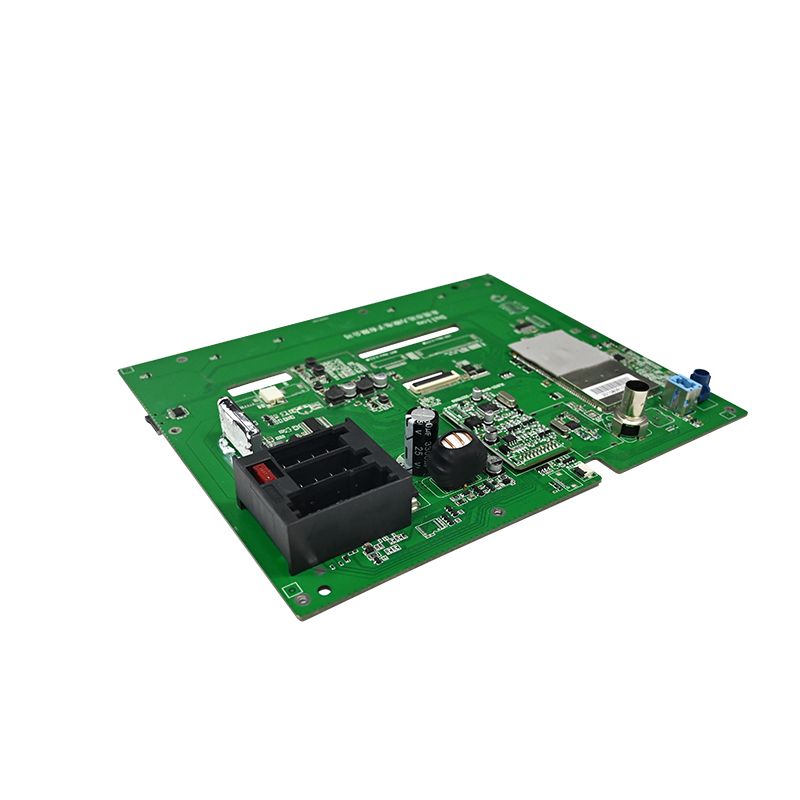

En esencia, una cámara de tablero no se define por su lente o carcasa, sino por suPCBA(Conjunto de placa de circuito impreso). Consiga el chipset correcto y la placa estable y ya habrá ganado la mitad de la batalla. A partir de la experiencia de la industria del mundo real, aquí hay una guía sencilla que cubre la selección de conjuntos de chips, el diseño de circuitos, la fabricación y las pruebas.

1. Selección del conjunto de chips: elija primero el "cerebro" y luego construya alrededor de él

El procesador principal es el corazón de PCBA. Una vez que se decide esto, el resto del circuito, el costo y el techo de rendimiento están establecidos en gran medida. Actualmente, las opciones principales tienen cada una sus propias fortalezas:

• Ambarella: conocida por su procesamiento de imágenes superior, excelente calidad de imagen y alta eficiencia de codificación. Ideal para cámaras de tablero 4K de alta gama, pero el desarrollo es complejo y los costos de la lista de materiales son más altos.

• Novatek: líder del mercado en términos de volumen. Ofrece una excelente relación calidad-precio, con opciones que van desde el nivel básico hasta el de gama alta (compatible con 4K, HDR). A menudo es la mejor opción para productos producidos en masa.

• Otros (Hisilicon, Allwinner, etc.): utilizados en mercados específicos o productos sensibles a los costos.

No te limites a mirar la resolución. Evalúe sus necesidades reales: ¿Admite grabación dual delantera y trasera? ¿Cómo es el rendimiento con poca luz? ¿Necesita funciones ADAS o AI? Estos determinan la potencia informática requerida y las capacidades del ISP (procesador de señal de imagen).

Una vez elegido el procesador principal, presta atención a estos periféricos clave:

• Gestión de energía: La energía del automóvil es notoriamente ruidosa (9 V-16 V con picos transitorios). Debe utilizar un convertidor CC-CC de voltaje de entrada amplio con protección contra sobretensión, sobrecorriente y polaridad inversa. Si se requiere el modo de estacionamiento, agregue un circuito de detección/protección de bajo voltaje para evitar que se agote la batería del automóvil.

• Sensor de imagen: la serie Sony IMX (por ejemplo, IMX335) es una opción común. Asegúrese de que la interfaz MIPI CSI coincida bien con el procesador principal.

• Almacenamiento: use eMMC para almacenamiento de firmware y una ranura para tarjeta TF para almacenamiento de video. La ranura para tarjetas debe tener protección ESD.

2. Conceptos básicos del diseño de circuitos: la antiinterferencia y la gestión térmica son desafíos clave

Las cámaras de tablero se encuentran en los parabrisas, se cuecen con el sol del verano y se congelan en invierno, todo mientras soportan vibraciones constantes. Esto exige una estabilidad y fiabilidad extremadamente altas por parte de la PCBA. Se deben abordar dos cuestiones críticas en la etapa de diseño:

2.1 Gestión térmica (disipación de calor)

Durante la grabación de vídeo 4K, el procesador y el sensor generan un calor significativo dentro de una carcasa sellada. Una mala gestión térmica provoca fallos del sistema, artefactos en las imágenes y envejecimiento acelerado de los componentes. Las soluciones efectivas incluyen:

Grandes vertidos de cobre debajo del procesador principal, con densas vías térmicas que se conectan a las capas de cobre internas e inferiores para distribuir el calor.
Colocación estratégica de componentes para distribuir las fuentes de calor de manera uniforme y evitar puntos calientes localizados.
Diseño de PCBA para aprovechar la carcasa metálica o los disipadores de calor dedicados para enfriamiento pasivo.

2.2 Integridad de la señal y EMI/EMC

Las señales de alta velocidad (MIPI, DDR) y las señales de RF (Wi-Fi, GPS) se amontonan en una pequeña placa. Sin un diseño cuidadoso, la interferencia provoca ruido en la imagen, caídas de fotogramas o pérdida de señal.

Control de impedancia: Calcule y controle estrictamente la impedancia diferencial de 100 Ω para MIPI, USB y otros pares diferenciales de alta velocidad, y la impedancia de un solo extremo de 50 Ω para otras trazas críticas.
Coincidencia de longitud: los pares diferenciales y los grupos de datos DDR deben tener una coincidencia de longitud estricta (dentro de ±10 mils) para garantizar la sincronización adecuada.
Seguimiento de guardia: enrute los rastros terrestres junto con las señales críticas (reloj, I2C, audio, video) y agregue vías de unión para aislamiento.
Apilamiento de capas: utilice una PCB de 4 o 6 capas con un plano de tierra sólido y un plano de alimentación sólido. Enrute señales de alta velocidad en capas internas para utilizar los aviones como blindaje.

Además, siempre coloque diodos TVS en los conectores de entrada para protección ESD, agregue perlas de ferrita y condensadores en la entrada de energía para filtrado y use separación de un solo punto entre los planos de tierra analógicos y digitales. Se trata de técnicas sencillas pero muy eficaces.

3. Fabricación y control de calidad: los guardianes antes de la producción en masa

Un buen diseño es sólo la mitad de la historia. Para enviar una PCBA confiable, los procesos exhaustivos de fabricación y prueba no son negociables.

• Ensamblaje SMT e inspección AOI: las fábricas acreditadas utilizan 3D SPI para inspeccionar la calidad de la pasta de soldadura, máquinas de recogida y colocación de alta velocidad para componentes BGA y 0402, y AOI (inspección óptica automatizada) para detectar defectos de soldadura (puentes, juntas frías, componentes faltantes).

• FCT (Prueba de circuito funcional): simule el funcionamiento real de la cámara del tablero encendiendo la PCBA y probando cada función: grabación, audio, adquisición de señal GPS, respuesta de botones y salida de pantalla.

• Prueba de quemado (prueba de envejecimiento): ejecute la PCBA de forma continua durante varias o decenas de horas en una cámara de alta temperatura y alta humedad. Esto expone defectos latentes (como uniones de soldadura intermitentes o componentes térmicamente inestables) y es un paso crítico para garantizar la confiabilidad a largo plazo.

Construyendo un confiablePCBA de la cámara de tableroes un esfuerzo sistemático de ingeniería. Es un acto de equilibrio: encontrar el punto óptimo entre rendimiento, costo, tamaño físico, disipación térmica y confiabilidad a largo plazo. Si aborda estas consideraciones prácticas desde el principio, podrá evitar muchos errores comunes y agilizar el camino hacia el lanzamiento exitoso de un producto.
