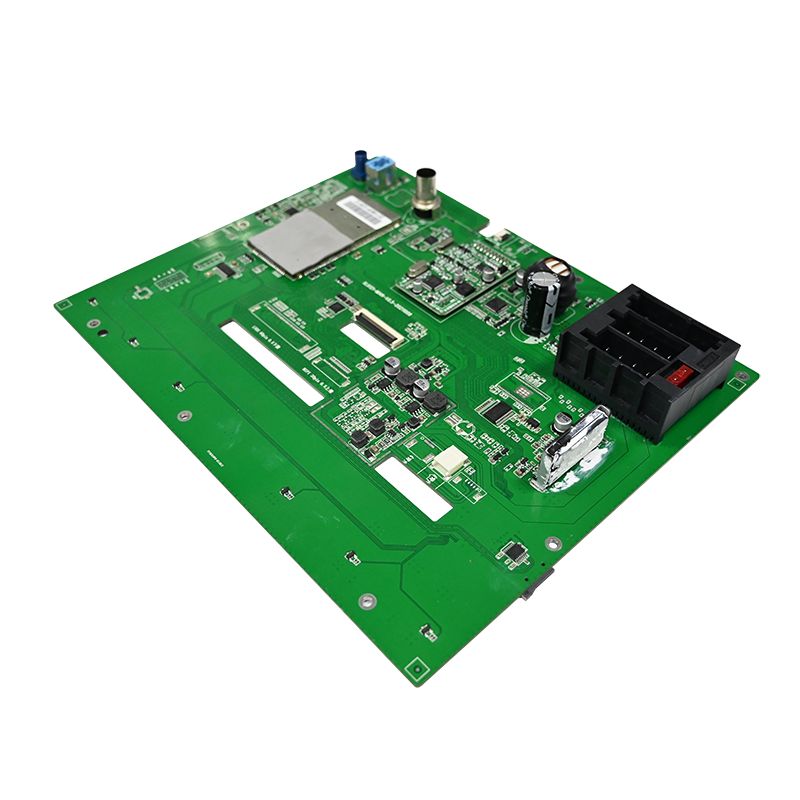

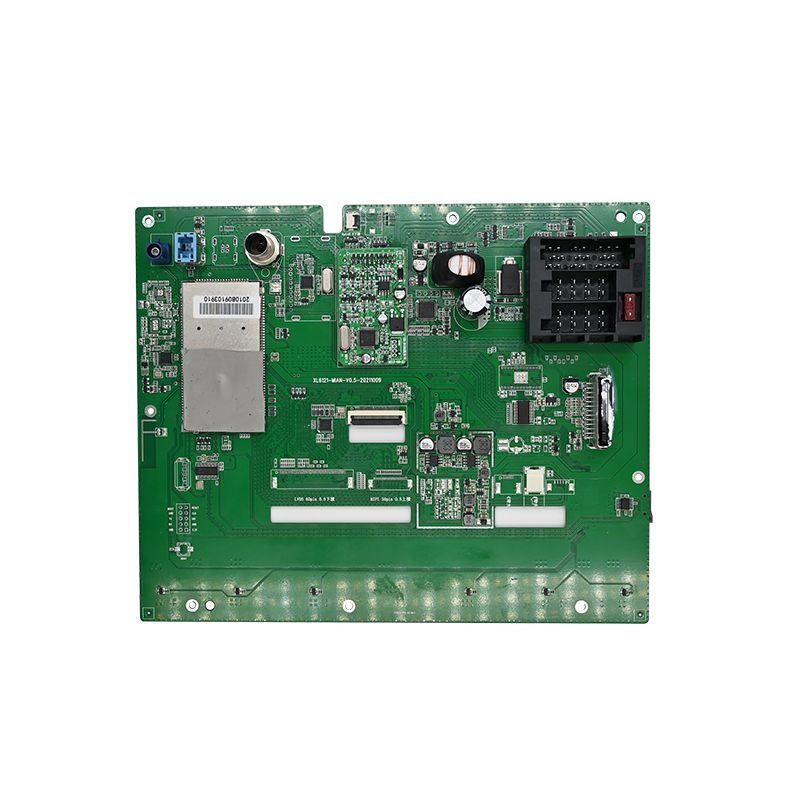

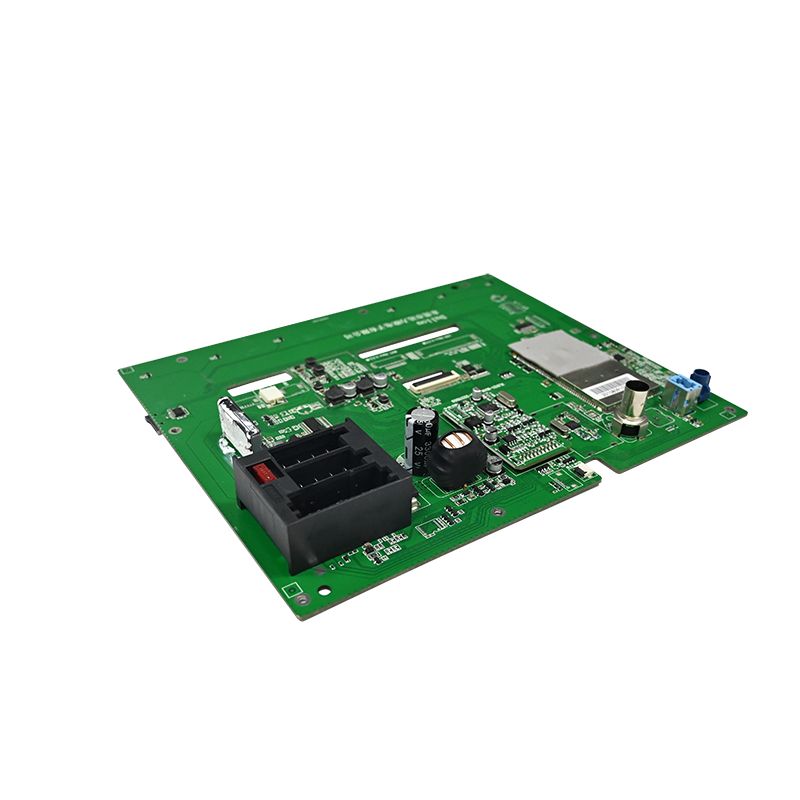

PCBA de la cámara de tablero

Especificaciones de calidad principales para Dash Cam PCBA

Defina estos parámetros antes de adquirir los componentes. Cada decisión surge de los requisitos térmicos y de vibración.

Entorno operativo para uso automotriz

Presupuesto de gestión térmica

Crítico: Reduzca todos los condensadores electrolíticos al 50 % del voltaje nominal a 105 °C. Un límite de 6,3 V en un riel de 5 V falla en 6 meses.

Selección de componentes para PCBA de Dash Cam de alta calidad

La buena calidad comienza con piezas de calidad automotriz. Los componentes de consumo provocan fallas en el campo.

Sensor de imagen y conjunto de lentes

Evite los sensores de persianas enrollables sin reinicio global. El movimiento rápido produce una distorsión que hace que las planchas sean ilegibles.

Arquitectura de procesador y memoria

Regla de confiabilidad: use un LDO separado para el voltaje de referencia de la memoria DDR (VREF). Vincularlo a VDD a través de un divisor de resistencia provoca cambios de bits por encima de los 70 °C.

Cadena de suministro de energía (más crítica)

Una PCBA de cámara de tablero falla aquí más que en cualquier otro lugar.

Inyecte una ondulación de 200 mVpp a 100 kHz en una entrada de 12 V. El vídeo no debe mostrar barras horizontales.

Diseño de PCBA para integridad de señal y dispersión de calor

El diseño determina si la PCBA de una cámara de tablero graba de manera confiable o se bloquea en el tráfico.

Recomendación de pila de capas (mínimo de 6 capas)

Reglas de enrutamiento críticas

Trazas DDR3L: 50 Ω ±10 % de impedancia, grupo 8 trazas con una longitud de 0,5 mm
MIPI CSI (sensor a SoC): pares diferenciales, falta de coincidencia de longitud < 0,2 mm
Ranura para tarjeta SD: resistencias en serie de 22 Ω cerca del SoC para control de sobreimpulso
Cristal (27 MHz): anillo protector con vías conectadas a tierra, sin plano de potencia debajo

Controles del proceso de fabricación para lograr coherencia

La PCBA de la cámara de tablero de alta calidad requiere control estadístico de procesos (SPC) en cada línea.

Pasta de soldadura y reflujo

Inspección óptica y de rayos X

AOI (óptico automatizado): comprueba la polaridad de los componentes, los puentes de soldadura y los cables elevados.
AXI (rayos X): obligatorio para paquetes BGA (SoC y DRAM). Relación de vacíos debajo de la bola < 25%
ICT (prueba en circuito): verifica los rieles de alimentación, los relojes y las señales de reinicio antes de que el firmware actualice

Pruebas de validación antes de la producción en masa

Cada diseño de PCBA de cámara de tablero debe pasar estas seis pruebas.

Preguntas frecuentes: preguntas comunes sobre la calidad de PCBA de Dash Cam

P1: ¿Por qué fallan muchos diseños de PCBA de cámaras de tablero después de 6 meses en modo de estacionamiento?
R: La falla principal es la degradación del supercondensador o de la batería debido a la carga continua a altas temperaturas. El modo de estacionamiento mantiene activa la PCBA de la cámara del tablero durante más de 12 horas diarias a una temperatura del parabrisas de 60 a 80 °C. Se producen tres fallos específicos:
1. Aumento de ESR del supercondensador: las tapas estándar de 2,7 V/10 F aumentan la resistencia en serie equivalente de 50 mΩ a más de 1 Ω después de 2000 horas a 70 °C. Esto evita que la lima final se enjuague cuando se corta el encendido. Utilice supercondensadores automotrices clasificados a 85 °C con ESR inicial < 30 mΩ.
2.Apagado térmico del LDO: el LDO de 3,3 V activa la detección de movimiento mientras está estacionado. Sin un convertidor reductor dedicado (90 % de eficiencia frente a 60 % para LDO), la temperatura de la unión supera los 125 °C. Cambie a un dólar síncrono con espectro ensanchado.
3. Fuga de la batería RTC: las baterías de respaldo de tipo botón (CR1220) pierden electrolito a más de 80 °C, lo que corroe los rastros cercanos. Reemplácelo con un supercondensador de 0,1 F para respaldo de RTC, sin riesgo de fugas.
Verifique siempre el modo estacionamiento con cámara térmica después de 4 horas en un horno a 50°C.

P2: ¿Cómo afecta la ubicación de los componentes PCBA a la calidad del video nocturno en las cámaras de tablero?
R: La ubicación de los componentes afecta el acoplamiento del ruido eléctrico en las líneas de reloj y alimentación analógica del sensor de imagen. Tres reglas de ubicación afectan directamente al metraje nocturno:
Mantenga los reguladores de conmutación a 30 mm de distancia del sensor: la ondulación de 2 MHz de un convertidor CC-CC se acopla al riel analógico de 2,8 V del sensor si las trazas corren en paralelo. Mida con un analizador de espectro: cualquier estímulo por encima de -85 dBV en la frecuencia del reloj de píxeles crea bandas verticales en condiciones de poca luz.
Separe las E/S digitales de los carriles MIPI: las líneas de datos de la tarjeta SD (hasta armónicos de 200 MHz) se irradian hacia el reloj MIPI diferencial cuando se enrutan en capas adyacentes. Agregue una valla conectada a tierra entre las regiones SDIO y MIPI.
Coloque las tapas de desacoplamiento a 1 mm del sensor: una tapa de cerámica de 4,7 µF en cada pin de alimentación absorbe el ruido de alta frecuencia. Los límites de más de 2 mm aumentan el ruido en 15 dB, visibles como franjas horizontales en las sombras.
Una PCBA de cámara de tablero bien diseñada produce videos nocturnos nítidos donde las matrículas se pueden leer a 5 lux. Un diseño deficiente añade artefactos que no pasan la revisión forense.

P3: ¿Puedo usar la misma PCBA de cámara de tablero para las cámaras delantera y trasera?
R: No, debido a tres diferencias de hardware que no se pueden resolver solo con el firmware:
Distancia de enfoque de la lente: las cámaras frontales requieren un enfoque infinito (3 metros hasta el horizonte). Las cámaras traseras necesitan un enfoque cercano (0,5 metros hasta el parachoques) para los interiores de los hatchback. La altura del cilindro del objetivo difiere en 1,2 mm. Una PCBA común con soporte de lente ajustable cuesta más que dos diseños dedicados.
Orientación del sensor de imagen: las cámaras frontales están montadas en posición vertical. Las cámaras traseras suelen montarse al revés (el techo interior sobre el cristal). El sensor lee los píxeles de arriba a abajo. Voltear la imagen digitalmente agrega una latencia de 1 cuadro (33 ms a 30 fps), lo que provoca discrepancias de sincronización en grabaciones de doble canal. La inversión de hardware mediante la configuración de registro requiere diferentes archivos de configuración de sensores.
Entorno térmico: el parabrisas trasero recibe un 30 % menos de carga solar que el delantero. Es posible que una PCBA optimizada en la parte frontal con una aceleración de potencia agresiva nunca active el enfriamiento en la parte posterior, lo que provoca un desajuste en el envejecimiento del capacitor. Dos años de funcionamiento mostrarán que la unidad delantera falla antes que la trasera.
En su lugar, diseñe una placa base común con dos placas de sensores intermedias. La PCBA de la cámara de tablero base contiene el procesador y la energía. Cada placa de sensor tiene su propia montura de lente, clavijas de orientación y grosor de almohadilla térmica. Este enfoque reduce el total de SKU y al mismo tiempo preserva la calidad de la imagen.

Objetivos de rendimiento de producción para una buena calidad

Una PCBA de cámara de tablero de buena calidad sobrevive tres años de cambios diarios de temperatura, vibraciones y transitorios de voltaje. Diseñe con reducción de potencia automotriz, valide con imágenes térmicas y audite cada lote de producción. Este enfoque ofrece cámaras de tablero que capturan el momento que importa.
