¿Cómo funciona una PCBA de señal de salida durante un corte de energía?

Se espera que una señal de salida permanezca visible cuando se interrumpe la energía normal, por lo que el PCBA (conjunto de placa de circuito impreso) desempeña un papel importante en la gestión de la transición de la energía normal a la operación de emergencia. El diseño exacto del circuito varía según el producto, pero el proceso básico generalmente implica detección de energía, administración de la batería, conmutación de energía y control de LED.

¿Qué sucede cuando hay energía normal disponible?

En condiciones normales, elSeñal de salida PCBArecibe energía del suministro eléctrico principal y proporciona la energía requerida para la fuente de luz LED.

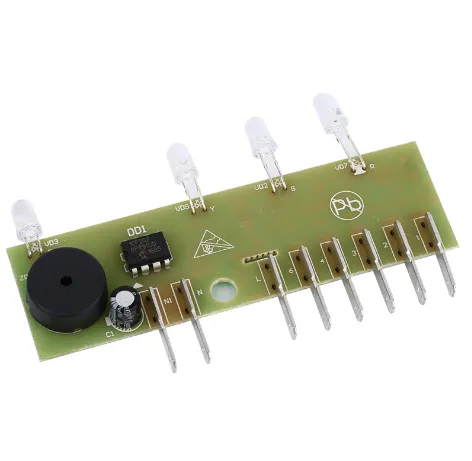

Al mismo tiempo, la PCBA puede gestionar la batería de respaldo para que permanezca lista para operaciones de emergencia. Dependiendo del diseño del producto, el circuito también puede monitorear el estado de carga y proporcionar un indicador del estado de funcionamiento.

En este estado, la fuente de alimentación principal maneja el funcionamiento normal mientras la batería permanece disponible como fuente de respaldo.

¿Cómo detecta la PCBA una falla de energía?

Cuando el suministro de energía normal se interrumpe o queda fuera de las condiciones operativas requeridas, la PCBA debe reconocer el cambio rápidamente.

El circuito monitorea la energía entrante y detecta la pérdida del suministro normal. Una vez que se identifica una falla de energía, el circuito de control cambia la ruta de energía del suministro normal a la batería de respaldo.

Esta transición es una parte importante del diseño de señales de salida de emergencia porque el LED debe permanecer iluminado en lugar de simplemente apagarse cuando desaparece la energía principal.

¿Cómo se hace cargo la batería de respaldo?

Después de detectar una interrupción de energía, la PCBA cambia la fuente de energía a la batería de respaldo.

Luego, la batería suministra energía al circuito de iluminación de emergencia, mientras que la PCBA regula y distribuye la energía disponible de acuerdo con el diseño de la señal de salida.

El voltaje exacto de la batería, la capacidad, el método de carga y la duración de la copia de seguridad dependen de la configuración específica del producto. Por lo tanto, la PCBA debe diseñarse para que coincida con la batería y el sistema LED en lugar de tratarse como un componente de reemplazo universal.

¿Cómo controla la PCBA el LED?

El LED es la parte visible de la señal de salida, pero la iluminación estable depende del circuito electrónico detrás de él.

Durante la operación de emergencia, la PCBA controla el suministro eléctrico entregado al LED. El circuito puede incluir funciones de control de corriente y activación de LED para mantener el funcionamiento apropiado del LED a medida que cambia el voltaje de la batería.

Esto es particularmente importante durante períodos de respaldo más prolongados porque el voltaje de la batería no permanece constante durante la descarga.

¿Qué sucede cuando vuelve la energía normal?

Cuando se restablece el suministro de energía normal, la PCBA detecta el retorno de la energía de entrada y cambia el sistema a su estado operativo normal.

La batería de reserva puede entonces volver a su estado de carga, dependiendo del diseño del circuito. De esta manera, la batería está preparada para una futura interrupción del suministro eléctrico en lugar de quedarse agotada después de un único evento de emergencia.

Por tanto, la secuencia operativa completa se puede resumir como:

Energía normal → Detección de falla de energía → Cambio de batería → Operación del LED de emergencia → Recuperación de energía → Carga de batería

¿Qué funciones debe incluir una PCBA de señal de salida?

Las funciones dependen del diseño del producto, pero una PCBA de señal de salida puede incluir:

No todos los PCBA de señal de salida utilizan la misma arquitectura de circuito. Las funciones requeridas deben estar determinadas por la señal de salida terminada, el sistema de batería, la configuración de LED y los requisitos aplicables del producto.

¿Qué se debe considerar al desarrollar una PCBA de señal de salida?

Para los fabricantes que desarrollan o obtienen una PCBA de señal de salida, se deben considerar varios factores antes de la producción.

La compatibilidad de la batería es importante porque el circuito de carga y descarga debe coincidir con la batería seleccionada.

También es necesario considerar la configuración del LED porque la PCB debe proporcionar un control eléctrico adecuado para la carga de LED prevista.

Los requisitos de energía de entrada deben definirse de acuerdo con la señal de salida y el mercado de destino.

Además, durante el desarrollo del producto se deben revisar el diseño de la PCB, la selección de componentes, las condiciones térmicas, las funciones de protección y las pruebas requeridas.

Para los productos de iluminación relacionados con la seguridad, las normas regionales aplicables y los requisitos de certificación del producto terminado completo también deben confirmarse antes de la producción en masa.

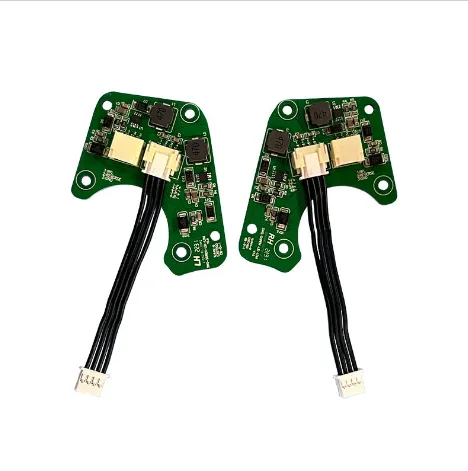

Señal de salida PCBA de Unixplore Electronics

En Unixplore Electronics, brindamos servicios de fabricación de PCBA y ensamblaje de productos electrónicos para clientes que desarrollan productos como señales de salida y equipos de iluminación de emergencia. Podemos trabajar a partir de diseños de PCB y requisitos de producción proporcionados por el cliente, y nuestra experiencia en fabricación abarca el ensamblaje de PCB y los ensamblajes electrónicos terminados.

para unSeñal de salida PCBAproyecto, recomendamos confirmar la potencia de entrada, las especificaciones de la batería, la configuración de LED, las funciones requeridas, el diseño de PCB y los requisitos del mercado objetivo antes de la producción para que el ensamblaje coincida con el producto terminado previsto.

Conozca más sobre nuestra PCBA de señal de salida

Durante un corte de energía, unSeñal de salida PCBAActúa como punto de control entre el suministro de energía normal, la batería de respaldo y el sistema de iluminación LED. Detecta la interrupción, cambia la fuente de alimentación, controla el funcionamiento del LED de emergencia y puede devolver el sistema al funcionamiento de carga normal cuando se restablece la energía.
