Con 20 años en fabricación de productos electrónicos y SEO, he auditado cientos de conjuntos de señales de salida. Esta guía cubre las especificaciones técnicas, los estándares de cumplimiento y las métricas de desempeño del mundo real que los administradores y especificadores de instalaciones realmente buscan.

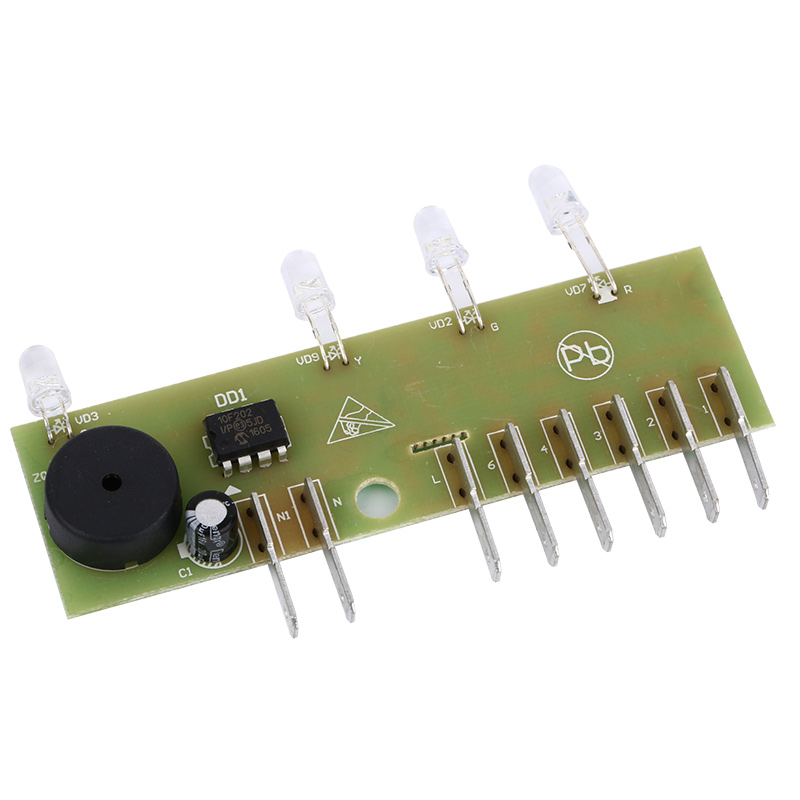

¿Qué hace que una PCBA de señal de salida sea diferente?
A diferencia de los tableros de iluminación estándar, una PCBA de señal de salida debe gestionar tres funciones simultáneas:
- Rutas de poder dual:Entrada de línea CA (120V o 277V) más un circuito de carga de batería de respaldo.
- Conmutación de transferencia de emergencia:Cambio automático a batería de CC dentro de 0,1 segundos después de la pérdida de energía.
- Gestión de cadenas de LED:Control de corriente constante para 6 a 36 LED rojos o verdes.
Debido a que los códigos de construcción exigen 90 minutos de iluminación durante cortes de energía, el diseño de PCBA debe priorizar una corriente de reposo baja y una carga confiable de la batería.
Especificaciones técnicas básicas
Todos los parámetros enumerados a continuación cumplen o superan los estándares UL 924 y NFPA 101. Verifique siempre las certificaciones con su proveedor.
Potencia de entrada y salida
Parámetro Valor estándar Cumplimiento Voltaje de entrada (CA) 120 V / 277 V / 347 V (50-60 Hz) UL 924 Voltaje de modo de emergencia 6 V a 12 V CC (batería NiCd o LiFePO4) NFPA 101 Potencia de salida total 2 W a 8 W (depende del recuento de LED) Energy Star Factor de potencia (modo CA) ≥0,90 con carga completa IEC 61000-3-2Eficiencia>82% (conversión AC-DC)Estándares DOE 2021
Especificaciones de carga de la batería
ParámetroValorNotasVoltaje de carga (NiCd)7.2V a 8.4V (para paquete nominal de 6V)Temperatura compensadaCorriente de carga50mA a 200mA (corriente constante)Evita el sobrecalentamiento Soporte de tipo de bateríaNiCd, NiMH, LiFePO4Detección automática en PCBA premiumTiempo de recarga24 horas (100% de capacidad)Cumple con los requisitos de UL Corte de batería baja 5.4V ±0.2VEvita la descarga profunda
Ambiental y físico
Parámetro ClasificaciónTemperatura de funcionamiento0°C a +50°C (interior) / -10°C a +55°C (ubicación húmeda)Temperatura de almacenamiento-20°C a +60°CPCB Material base FR4 (Tg 130°C mínimo) o CEM-1 para versiones de costo reducido Espesor de cobre1 oz. a 2 onzas (las trazas de energía primaria requieren 2 oz.) Clasificación de inflamabilidad UL 94V-0 (marcado a bordo)
Características clave de diseño de una PCBA que cumple con UL 924
Un código compatibleSeñal de salida PCBAno es opcional. Esto es lo que verifican los inspectores.
1. Transferencia automática de emergencia
- Tiempo de transferencia:La placa debe cambiar de CA a batería en menos de 0,1 segundos. Cualquier retraso visible al ojo humano no pasa la inspección.
- Circuito de prueba:Los puntos de prueba de botón integrados deben simular un fallo de alimentación sin desconectar la red eléctrica de CA. Esta es una característica obligatoria de UL 924.
2. Sistema de gestión de baterías (BMS)
- Protección contra sobrecarga:La PCBA debe dejar de cargarse cuando el voltaje de la batería alcanza los 8,4 V (para paquetes de NiCd de 6 V).
- Protección de polaridad inversa:Los diodos en la entrada de la batería evitan daños si el instalador conecta la batería al revés. Esta es una de las principales causas de fallos en el campo.

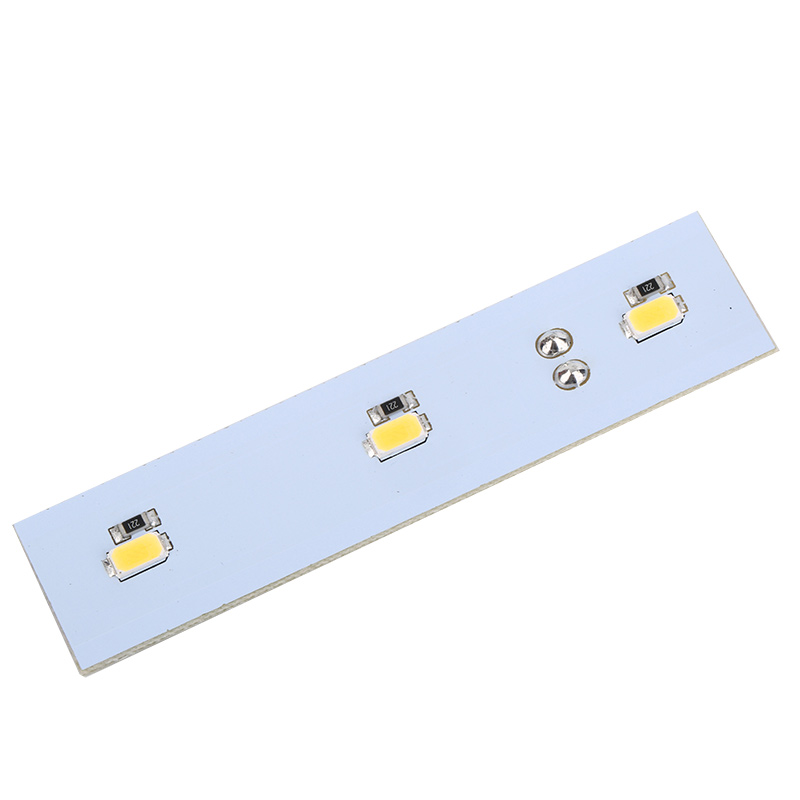

3. Flexibilidad de configuración de LED
La mayoría de las placas PCBA de señales de salida admiten múltiples disposiciones de LED:
- Serie de 6 LED:Estándar para señales de aluminio extruido (rojo o verde).
- 12-LED Paralelo + Serie:Común para señales de doble cara (pasillo o montaje en techo).
- Conjuntos de 18 a 36 LED:Se utiliza para señales de salida de alto lumen (más de 100 candelas).
4. Autodiagnóstico (Unidades Avanzadas)
Los PCBA premium incluyen un microcontrolador que:
- Registra la capacidad de la batería cada 30 días.
- Un LED de estado rojo/verde parpadea para indicar el estado de la batería.
- Señala una alarma audible (opcional) cuando la batería cae por debajo del 80% de su capacidad nominal.
Certificaciones que debes verificar
Antes de ordenar cualquierSeñal de salida PCBA, solicita estos tres documentos:
CertificaciónJurisdicciónQué verificaUL 924EE.UU.Equipos eléctricos y de iluminación de emergenciaNFPA 101 (Código de seguridad humana)EE.UU.Duración de la iluminación (90 min) y tiempo de transferenciaCSA C22.2 No. 141CanadáEquipo de iluminación de emergenciaRoHS 3 (2015/863/UE)UESin sustancias peligrosas restringidas
Advertencia:Es casi seguro que una PCBA sin una marca UL visible en la capa de serigrafía no está certificada. Los inspectores de campo pueden suspender todo el edificio por esto.
Indicadores de calidad de fabricación
Utilice esta lista de verificación al evaluar la calidad de un proveedor.Señal de salida PCBA.
- Registro de máscara de soldadura:La desalineación no debe exceder las 0,005 pulgadas. El cobre expuesto en trazas de alto voltaje supone un riesgo de descarga eléctrica.
- Legibilidad de serigrafía:Todos los designadores de componentes (R1, C2, IC1), marcadores de polaridad y números de archivo UL deben ser claramente legibles después del ensamblaje.
- Componentes de orificio pasante:Los conectores de batería y los interruptores de prueba deben soldarse por ola, no a mano, para evitar juntas frías.
- Revestimiento conformado (opcional):Para lugares húmedos (baños, salidas cubiertas al aire libre), la PCBA necesita un revestimiento conformado de acrílico o uretano. Busque un acabado mate o brillante en todos los componentes.
Preguntas frecuentes sobre PCBA de señal de salida
A continuación se presentan tres preguntas técnicas que recibo con frecuencia de ingenieros de instalaciones y especialistas en adquisiciones.
P1: ¿Puedo utilizar una PCBA de controlador LED estándar para mi señal de salida en lugar de una PCBA de señal de salida dedicada?
A:No, y he aquí por qué esto es peligroso. Un controlador PCBA de LED estándar carece de tres circuitos críticos:
1. Conmutación de respaldo de batería:Los controladores estándar no detectan la pérdida de energía de CA. Su señal de salida se apagaría inmediatamente durante un apagón, violando NFPA 101, que requiere 90 minutos de iluminación.
2. Desconexión de bajo voltaje:Sin esto, la PCBA seguirá agotando la batería por debajo de 5 V, destruyendo permanentemente las celdas de NiCd o LiFePO4 en tres ciclos.
3. Interfaz del botón de prueba:Los inspectores de edificios requieren una función de prueba manual. Los controladores estándar no incluyen esta ruta de señal.
La conclusión:Compre un listado UL 924Señal de salida PCBAsolo. Los ahorros de $5 en una placa genérica costarán miles de dólares en inspecciones fallidas.
P2: Mi PCBA de señal de salida se calienta. Los LED se atenúan después de 30 minutos con batería. ¿Qué falló?
A:Tienes un problema de degradación de la batería, no un problema de LED. Aquí está la secuencia de diagnóstico:
1. Verifique el voltaje de carga:Con alimentación de CA aplicada, mida a través de los terminales de la batería. Debería ver de 7,2 V a 8,4 V (para un paquete de NiCd de 6 V). Si el voltaje es inferior a 6,5 V, el circuito de carga en la PCBA ha fallado.
2. Capacidad de la batería de prueba:Desconecte la batería y cárguela con una resistencia que consuma 200 mA. Un paquete de NiCd de 6 V en buen estado debe permanecer por encima de 5,4 V durante al menos 90 minutos.
3. Examinar para detectar corrosión:Las baterías de NiCd pierden hidróxido de potasio después de 3 a 5 años. Este residuo cristalino blanco come rastros de cobre en la PCBA. Si ve polvo blanco en alguna parte, reemplace tanto la batería como la PCBA inmediatamente.
Solución común:Reemplace la batería cada 4 años, incluso si el letrero funciona. Esto evita la pérdida de capacidad oculta.
P3: ¿Cómo verifico que un lote de 500 placas PCBA de señales de salida cumpla con UL sin probar cada una de ellas?
A:Confías en tres capas de verificación:
1. Servicio de seguimiento de UL (FUS):Cada PCBA genuino listado por UL proviene de una fábrica que permite auditorías UL sin previo aviso. La marca UL en la placa debe incluir un número de archivo (por ejemplo, UL E123456). Busque este número en la base de datos Product iQ de UL. Si no aparece, la marca es falsa.
2. Coincidencia de código de fecha:La serigrafía de PCBA debe tener un código de fecha (formato AAAA). Asegúrese de que este código de fecha coincida con el período de producción del informe de certificación UL. Las tablas hechas fuera de esa ventana no están cubiertas.
3. Pruebas destructivas aleatorias:Por cada 500 unidades, sacrifica 2 tablas. Ábralos e inspeccione si hay:
- Clasificación correcta del fusible (por ejemplo, 250 V 3 A de fusión lenta).
- Aislamiento adecuado del transformador (espacio libre mínimo de 0,125 pulgadas entre primario y secundario).
- No se permiten sustituciones de componentes no aprobados (por ejemplo, condensadores de 85 °C en lugar de 105 °C).
Consejo profesional:Solicite el "Aviso de autorización de UL" a su proveedor antes de pagar pedidos grandes.
Resumen: Selección de la PCBA de señal de salida adecuada
una cualidadSeñal de salida PCBAse define por tres características innegociables:
1. Listado UL 924con un número de expediente verificable.
2. Transferencia automática en menos de 0,1 segundoscon una desconexión de bajo voltaje adecuada.
3. Circuito de carga de bateríaDiseñado para productos químicos NiCd, NiMH o LiFePO4.
Para los administradores de instalaciones, priorice los tableros con autodiagnóstico. Para los fabricantes de equipos originales, especifique siempre 2 onzas de cobre en las líneas de alimentación y en los laminados UL 94V-0. La documentación de fabricación verificada y la certificación de terceros siguen siendo el único camino confiable hacia el cumplimiento del código y la seguridad de los ocupantes.
