Dominar la PCBA de la consola de juegos: un tutorial completo de ingeniería

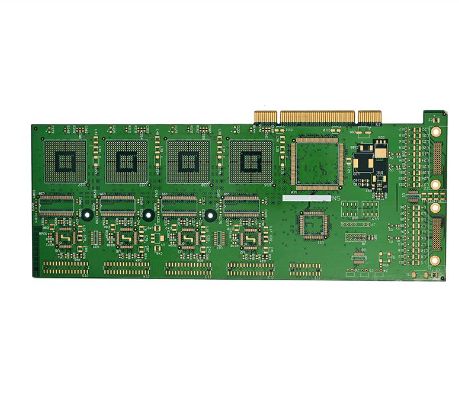

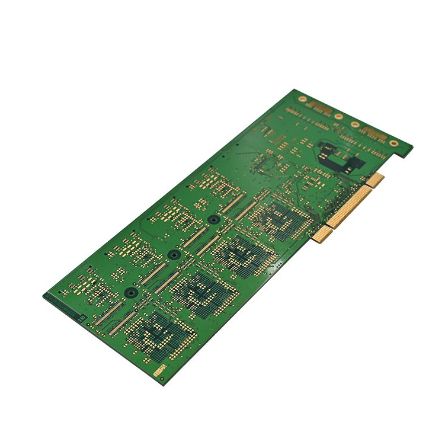

El PCBA (conjunto de placa de circuito impreso) de una consola de juegos es su "corazón": contiene el procesador, la memoria, los controladores de pantalla y todas las interfaces periféricas. Ya sea que esté construyendo una computadora de mano retro o un dispositivo de juegos portátil moderno, esta guía lo guiará a través de todo el proceso.

Planifique primero: defina su consola de juegos

Invertir tiempo en la planificación antes de coger un soldador le evitará muchos dolores de cabeza en el futuro.

1. Defina sus objetivos y especificaciones principales

Piensa claramente qué tipo de consola de juegos quieres construir:

• Estilo retro: ejecuta juegos emulados de 8 o 16 bits, requiere bajo rendimiento, ideal para principiantes. Un ejemplo típico es un dispositivo compatible con Arduboy que utiliza un ATmega32u4 de 16MHz con una pantalla OLED de 128×64.

• Estilo moderno: ejecuta Linux, emula PSP o sistemas de nivel superior. Esto requiere un núcleo más potente, por ejemplo, una Raspberry Pi 3B+ con una pantalla IPS de 7 pulgadas, además de paneles de botones de expansión y administración de energía dedicados.

2. Seleccione los componentes principales

A continuación se muestra una lista típica de materiales para unconsola de juegos PCBA:

Consejo profesional: verifique siempre los niveles lógicos y de voltaje (3,3 V frente a 5 V) en todos los componentes para garantizar que puedan comunicarse correctamente.

Diseño de circuitos y creación de prototipos.

Una vez realizada la planificación, pasa al núcleo del desarrollo de PCBA: diseño y fabricación.

1. Esquema y diseño de PCB

Utilice una herramienta EDA (KiCad, Altium Designer, EAGLE) para completar lo siguiente:

• Dibuje el esquema: conecte correctamente los pines del procesador, la pantalla, los botones, el almacenamiento y el IC de administración de energía.

• Diseño de PCB: coloque el procesador principal cerca del conector de pantalla para acortar las rutas de señal de alta velocidad. Amplíe las trazas de alimentación y tierra y utilice un plano de tierra sólido para reducir la interferencia electromagnética (EMI).

• Ejecute DRC: ejecute verificaciones de reglas de diseño para garantizar que los anchos y espacios libres de las trazas cumplan con las capacidades de su fabricante.

2. Creación de prototipos y preparación de listas de materiales

Exporte archivos Gerber y envíelos a una fábrica de PCB para crear prototipos. Mientras tanto, comience a conseguir componentes. Tenga en cuenta que los circuitos integrados y conectores especiales pueden tener plazos de entrega de 12 a 24 semanas, así que planifique con anticipación.

 Montaje de PCBA: soldadura y montaje

Una vez que reciba la PCB desnuda, es hora de soldar y ensamblar. Elija el método que se ajuste a su nivel de habilidad.

1. Soldadura de componentes SMT (montaje en superficie)

Para piezas SMD pequeñas como resistencias y condensadores, el proceso profesional utiliza soldadura por reflujo y selección y colocación. En un escenario de bricolaje, puedes:

• Soldadura manual: use pinzas para colocar la pieza, caliente la almohadilla y el pasador con la punta de hierro y alimente el alambre de soldadura.

• Reflujo: aplique pasta de soldadura en las almohadillas, coloque los componentes y caliente la PCB en una placa calefactora hasta que la pasta se derrita (~190°C).

2. Soldadura de componentes THT (agujero pasante)

Los botones, soportes de batería, cabezales de pines y piezas similares se insertan desde la parte superior y se sueldan en la parte inferior.

Consejos de soldadura:

• Suelde primero los componentes más cortos (resistencias, condensadores) y luego los más altos (cabezales, enchufes).

• Ajuste la temperatura de la plancha a ~300 °C y mantenga cada junta caliente durante menos de 5 segundos para evitar dañar la pieza o la almohadilla.

• Preste mucha atención a la polaridad de los LED, los condensadores electrolíticos y los cables de la batería (rojo = positivo, negro = negativo).

Firmware y software

Con el hardware ensamblado, tu consola es solo un "cuerpo": necesita firmware para cobrar vida.

1. Configure el entorno de desarrollo: instale Arduino IDE, Raspberry Pi OS o cadenas de herramientas equivalentes para el procesador elegido. Para un proyecto basado en Arduino Pro Micro, instale la biblioteca Arduboy2.

2. Escribir/actualizar el firmware: el firmware maneja la inicialización del hardware, lee las entradas de los botones, controla la pantalla y ejecuta la lógica del juego. Los principiantes deberían comenzar con proyectos de código abierto (como las bibliotecas de juegos de Arduboy) para aprender a portar juegos.

3. Cargar juegos: para consolas con soporte microSD, coloque los archivos ROM del juego en la tarjeta; el firmware los lee y ejecuta desde allí.

Pruebas y Verificación

Este es el paso de garantía de calidad: nunca lo omita.

1. Inspección previa a la alimentación: utilice un multímetro para comprobar si hay cortocircuitos entre la alimentación y tierra. Verifique nuevamente la polaridad y orientación de todas las piezas.

2. Prueba de encendido: Primero, encienda sin el IC principal insertado, verifique que cada línea de alimentación (por ejemplo, 3,3 V, 5 V) emita correctamente. Luego instale el procesador y pruebe la funcionalidad básica.

3. Prueba funcional: Pruebe las entradas de los botones, la salida de la pantalla, el audio y la carga una por una. Utilice un código de prueba que recorra cada función para verificar que cada línea funcione.

4. Prueba de juego: ejecuta un juego de forma continua durante 15 a 30 minutos. Supervise la estabilidad de la pantalla, la capacidad de respuesta de los botones y el aumento general de la temperatura.

Consejos avanzados y errores comunes

• Diseño térmico: los núcleos de alto rendimiento (por ejemplo, Raspberry Pi) generan un calor significativo; tenga en cuenta los disipadores de calor o los orificios de ventilación tanto en el diseño de la PCB como en el diseño del gabinete.

• EMI (interferencia electromagnética): para señales digitales de alta velocidad, utilice pares diferenciales y rodéelos con trazas de tierra para reducir el ruido.

• DFM (Diseño para la fabricabilidad): si planea una producción en lotes pequeños, consulte a su fábrica de PCBA al principio de la fase de diseño para asegurarse de que su diseño coincida con sus capacidades de fabricación.
