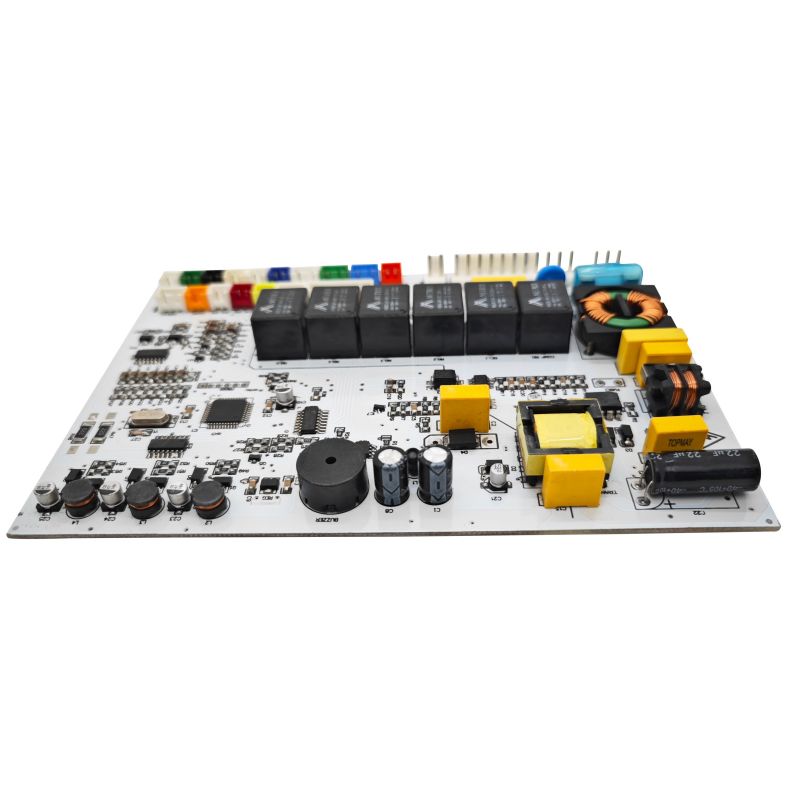

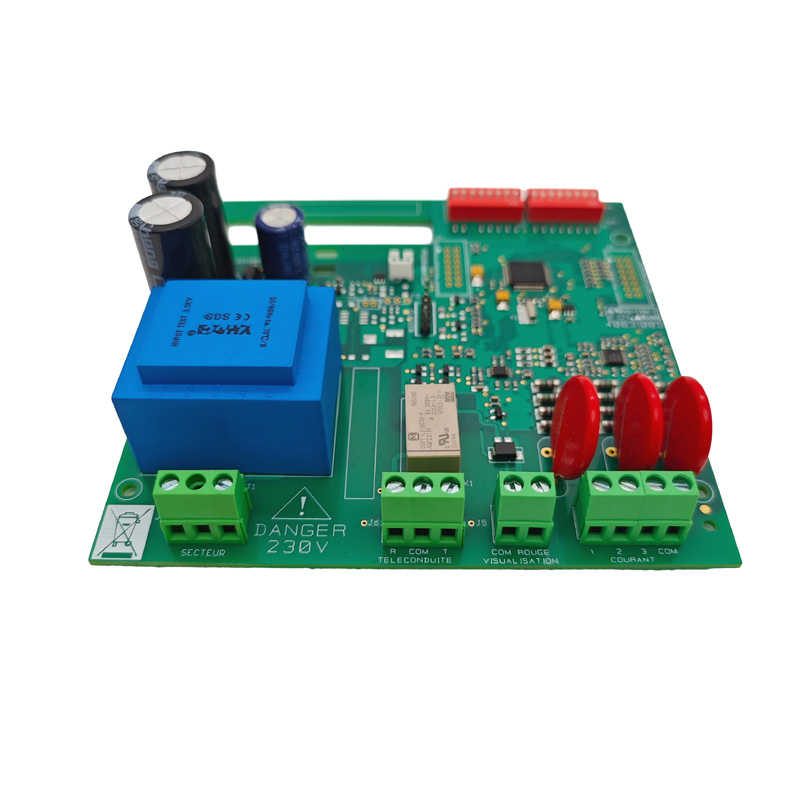

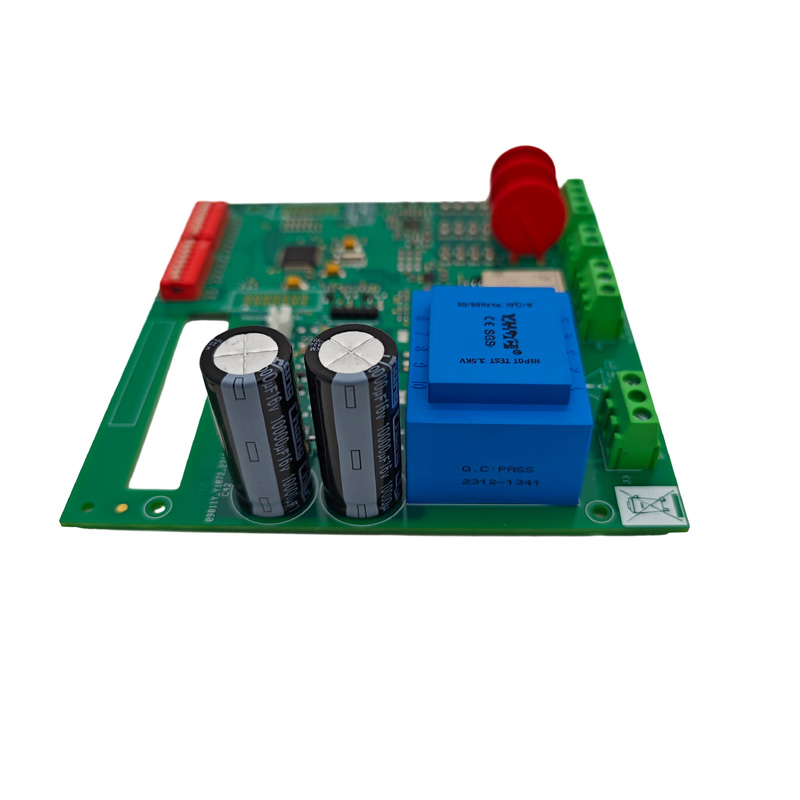

Sonda de pesca PCBA

Un sistema de sonar de pesca (buscador de peces) es el componente electrónico central de los equipos de detección marina, ampliamente utilizado en la pesca recreativa, la pesca comercial y la exploración submarina. Como proveedor profesional de servicios de fabricación de PCBA, ofrecemos soluciones integrales desde el diseño hasta el ensamblaje del producto terminado, lo que garantiza un funcionamiento confiable en entornos marinos hostiles caracterizados por niebla salina, alta humedad y fluctuaciones extremas de temperatura.

Dos conjuntos centrales de PCBA de sonar de pesca

El sistema de sonda consta de dos conjuntos electrónicos, cada uno con requisitos de PCBA claramente diferentes:

PCBA de pantalla/procesador

• Procesamiento de señales de sonda: conversión de ecos de retorno en imágenes digitales

• Integración de navegación GPS: combinación de datos de posición con lecturas de sonda

• Manejo de pantalla: control de la salida de la pantalla LCD o táctil

• Interacción de la interfaz de usuario: botón de lectura o entradas táctiles

Transductor PCBA

1. Generación de pulsos: creación de ráfagas de alto voltaje (±40 V a ±100 V) en frecuencias de sonda

2. Recepción de eco: amplificación y acondicionamiento de señales de retorno débiles (rango de microvoltios)

3. Conmutación de transmisión/recepción: cambio rápido entre los modos de transmisión y recepción

4. Adaptación de impedancia: características coincidentes del cable y del transductor

Tendencia de fabricación moderna: los transductores de pesca de alta gama ahora utilizan tecnología SMT, con máquinas de recogida y colocación que montan elementos piezoeléctricos directamente en la PCBA, reemplazando el posicionamiento manual de cristales cerámicos para mejorar la precisión y reducir los costos.

Especificaciones técnicas básicas

Configuraciones disponibles

• Frecuencia única, haz único: 38 kHz, 50 kHz, 200 kHz a 1 kW

• Frecuencia dual, haz único: 38/200 kHz o 50/200 kHz (común para pescar)

• Alta potencia: configuración comercial de aguas profundas de 4 kW

Especificaciones físicas de PCBA

Seis consideraciones críticas de diseño

1. Integridad de la señal: garantizar la precisión de la detección

Las frecuencias de la sonda van desde 50 kHz hasta más de 900 kHz. El diseño de PCBA afecta directamente el rango de detección y la precisión:

• Trazas controladas por impedancia: 50 Ω o 75 Ω típicas para cables de transductor

• Longitudes de traza coincidentes: para los transductores de matriz en fase, todas las trazas de elementos deben tener una longitud eléctrica idéntica

• Anillos de protección: entradas analógicas sensibles envolventes con pistas conectadas a tierra para rechazar el ruido

• Tierras analógicas/digitales separadas: conéctelas en un único punto en estrella cerca de la entrada de alimentación

2. Protección contra la humedad: el factor de confiabilidad número uno

Los entornos marinos exponen los PCBA a la niebla salina, la condensación y la inmersión directa. El revestimiento conformado no es negociable:

Objetivos de clasificación de IP:

• Unidad de visualización: IP65 mínimo (hermético al polvo, resistente a salpicaduras de agua)

• Conjunto del transductor: IP68 mínimo (a prueba de inmersión a más de 1 m)

3. Conmutación de transmisión/recepción (T/R): protección del receptor sensible

Un transductor de sonda no puede transmitir y recibir simultáneamente. La PCBA debe incluir un interruptor T/R que proteja el sensible amplificador de bajo ruido (LNA) del pulso de transmisión de alto voltaje:

• Protección de tres capas: circuito chopper + sujeción de voltaje + resistencia en serie

• Tiempo de respuesta: <10 μs (1 pie de profundidad en aguas poco profundas = 2 μs de ida y vuelta)

• Clasificación de protección del receptor: sobrevive picos de ±100 V en una entrada de ±5 V

4. Diseño de amplificador de potencia

Aumenta la señal de nivel lógico de la MCU (5 V) al voltaje requerido para accionar el transductor:

5. Cadena de receptores: amplificación y filtrado

Los ecos de retorno son extremadamente débiles (milivoltios o microvoltios). La cadena del receptor requiere alta ganancia con poco ruido:

6. Diseño de fuente de alimentación

Genera múltiples rieles de voltaje limpio desde una única entrada de batería marina de 12 V:

Recomendación: utilice reguladores de conmutación separados para rieles digitales y analógicos. Utilice LDO después de cambiar los convertidores para obtener la energía más limpia para la cadena del receptor.

Reglas de confiabilidad del diseño de PCBA

Guía de selección de materiales

Requisitos de pruebas de producción

Calificación Ambiental (Norma de Producto Comercial)

Preguntas frecuentes

P1: ¿FR4 rígido o PCB flexible para ensamblaje de transductores?

Ambos son viables; la elección afecta el rendimiento y la confiabilidad:

• FR4 rígido: ideal para transductores simples de un solo elemento y diseños de baja frecuencia (50-83 kHz). Costo más bajo, fabricación más fácil, pero no puede adaptarse a formas de casco curvas.

• PCB flexible: Ideal para arreglos en fase, alta frecuencia (200 kHz+) y diseños de carcasa curva. Se adapta a formas complejas, reduce el tamaño de la carcasa, pero aumenta el costo.

Tendencia de la industria: los detectores de peces de primera calidad ahora utilizan PCBA flexibles con elementos piezoeléctricos SMT, lo que permite el posicionamiento preciso de docenas de pequeños elementos transductores en conjuntos curvos o lineales para dar forma al haz del sonar.

P2: ¿Cómo proteger el preamplificador del receptor del pulso de transmisión de alto voltaje?

Utilice un esquema de protección de tres capas:

1. Circuito cortador: MOSFET o diodos PIN consecutivos en serie con la entrada del receptor; se apaga durante la transmisión

2. Sujeción de voltaje: Abrazadera de diodos Schottky o Zener consecutivos a ±5 V o ±10 V

3. Resistencia en serie: la resistencia de 100 Ω a 1 kΩ entre el interruptor T/R y la entrada LNA limita la corriente durante condiciones de falla

P3: ¿Qué causa las señales de sonar intermitentes o los ecos fantasma?

A menudo se debe a defectos de diseño o montaje de PCBA:

1. Entrada de humedad en el conector → Tape la unión del conector, use conectores sellados

2. Uniones de soldadura agrietadas en elementos SMT → Utilice PCB flexible, agregue relleno de epoxi

3. Desacoplamiento insuficiente en los rieles de alimentación → Agregue un condensador a granel de 1000 μF, desacople separado de 100 μF + 100 nF para el riel LNA

4. Mala sintonización del filtro de paso de banda → Utilice componentes de tolerancia del 1%, verifique con el analizador de red

Por qué elegirnos: precisión adaptada a los requisitos de PCBA del sonar de pesca

Hemos desarrollado nuestras capacidades específicamente para abordar los desafíos únicos de la fabricación de productos electrónicos marinos:

1. Procesos maduros de protección contra la humedad

La corrosión por niebla salina y la entrada de humedad son los principales desafíos en los entornos marinos. Ofrecemos opciones de recubrimiento acrílico, silicona y uretano con pulverización selectiva (evitando con precisión las áreas del conector) y marcador fluorescente UV para una fácil inspección, cumpliendo con los requisitos de protección IP68 para conjuntos de transductores.

2. Capacidad de fabricación de PCB flexible y rígido-flexible

Los transductores de pesca de alta gama utilizan cada vez más soluciones de elementos piezoeléctricos PCB + SMT flexibles. Admitimos la fabricación de PCB flexibles (poliimida/PET) y de placas rígidas y flexibles, lo que permite un posicionamiento preciso de la matriz, compatibilidad con carcasas curvas y un tamaño general reducido.

3. Servicio llave en mano integral: gastos generales de coordinación reducidos

Desde la fabricación de PCB → el abastecimiento de componentes → el ensamblaje SMT/DIP → la programación → las pruebas funcionales → el recubrimiento conforme → el ensamblaje del mazo de cables → el ensamblaje del producto terminado, todos los procesos se completan internamente, lo que minimiza los costos de coordinación entre múltiples proveedores y los riesgos de calidad.

4. Capacidades integrales de prueba y validación

Equipados con 2 salas de pruebas de envejecimiento, 2 cámaras de pruebas de alta/baja temperatura y una amplia gama de instrumentos de prueba profesionales, podemos realizar:

• Prueba en circuito (TIC)

• Prueba de ciclo térmico (-40°C a +85°C)

• Prueba de niebla salina

• Prueba de choque de temperatura

• Pruebas funcionales (incluida la validación de conmutación T/R y pruebas de ruido de fondo)

5. Soporte de volumen flexible

La capacidad de producción anual de PCBA supera los 1,5 millones de unidades y, al mismo tiempo, admite pruebas piloto de pequeño volumen sin MOQ: una transición perfecta desde la verificación de prototipos a la producción en masa.

Nuestras Cualificaciones

• Establecido: 2011

• Área de fábrica: más de 3000 m2

• Ingenieros de I+D: 20

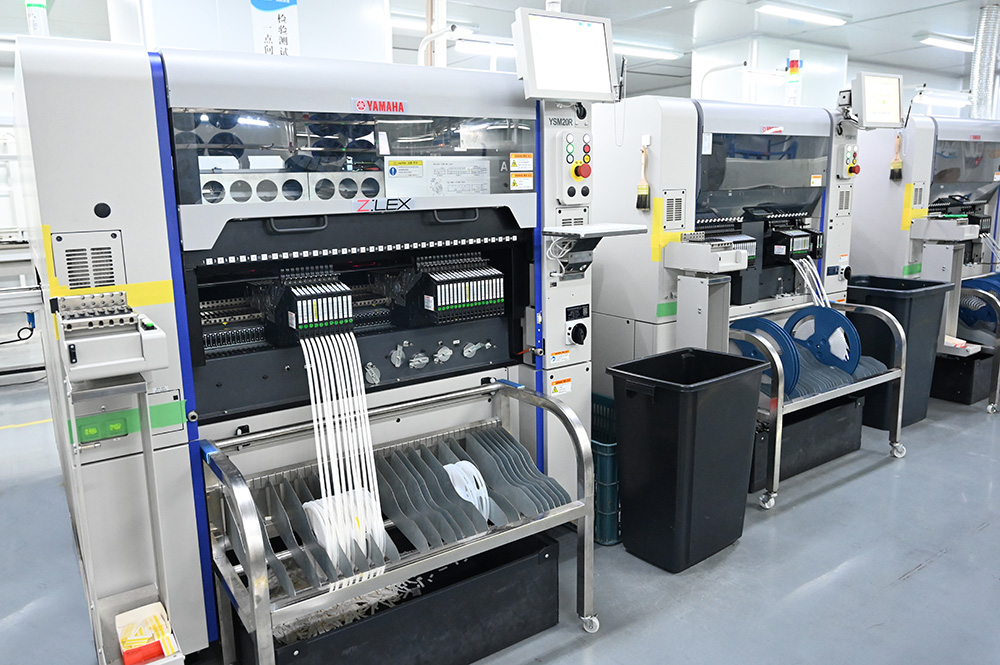

• Líneas de producción SMT: 6

• Líneas de montaje DIP: 4

• Líneas de montaje de productos terminados: 2

• Sistema de calidad: certificado ISO 9001:2015, compatible con IPC-610E

• Mercados de exportación: América del Norte, América del Sur, Europa, Asia, Oceanía
