¿Qué es la soldadura por reflujo de nitrógeno y por qué considerarla?
El reflujo de nitrógeno reemplaza el aire estándar del horno con N₂ puro al 99,9%. La ausencia de oxígeno previene la formación de óxido en la pasta de soldadura y en los cables de los componentes.
Comparación de procesos
ParámetroReflujo de aire estándarReflujo de nitrógeno (N₂)DiferenciaNivel de oxígeno20,9%< 1000 ppm (0,1%)200× menos O₂Ángulo de humectación25--35°10--15°2× mejor humectaciónVidificación en almohadillas térmicas15--25% área5--10% áreaReducción 50--70%Cabeza dentro de la almohada defectos0.5--2%< 0.05%10 veces menosBolas de soldaduraVisibleNingunoTableros más limpios
El problema de la oxidación en PCBA de robots industriales

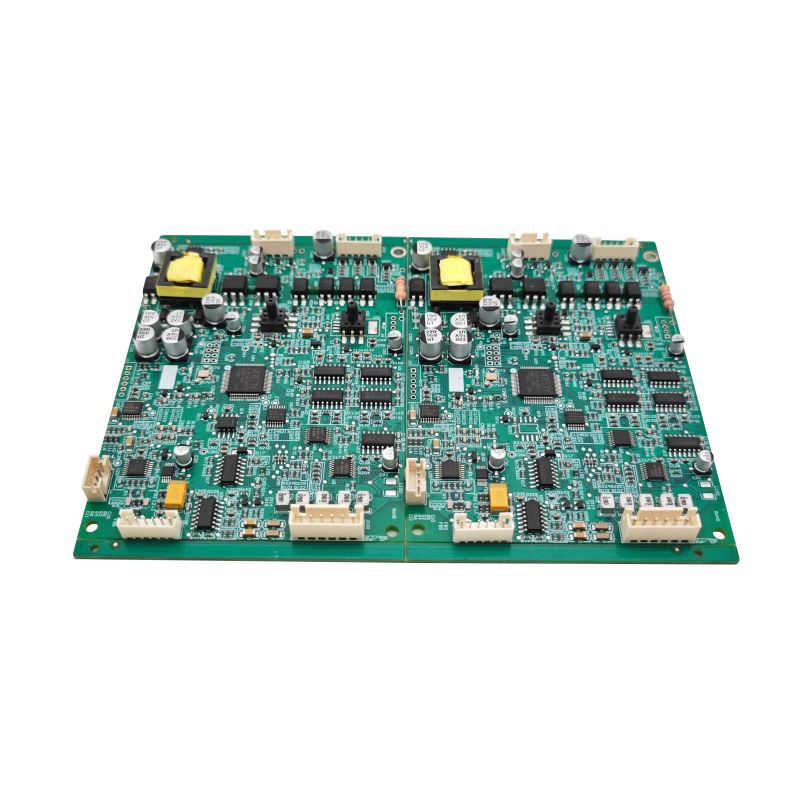

El PCBA del robot industrial a menudo utiliza almohadillas térmicas grandes (cobre expuesto) debajo de MOSFET, controladores de puerta y circuitos integrados de administración de energía. Estas almohadillas se oxidan rápidamente con el reflujo de aire, lo que impide que la soldadura se humedezca por completo. El resultado son huecos que atrapan el calor y provocan fallas en el campo después de más de 1000 horas de funcionamiento.
Donde el reflujo de nitrógeno proporciona un valor claro
No todos los robots industriales PCBA se benefician por igual. El nitrógeno tiene sentido en escenarios específicos.
Grandes áreas de cobre y componentes pesados
Característica de la placaRiesgo de reflujo de aireBeneficio del nitrógenoAlmohadilla térmica de 10 × 10 mm> 30% de huecos, puntos calientes<8% de huecos, uniformeTablero de más de 20 capas (grueso)Calentamiento desigual entre capasMejor transferencia de calor mediante humectaciónConectores grandes (más de 40 pines)Defectos de cabeza dentro de la almohada100% de formación de juntasMódulos IGBT (accionamientos de motor de robot)Oxidación durante remojo prolongadoSuperficies limpias
Datos del mundo real: En un PCBA controlador de robot de seis ejes con 12 MOSFET de potencia en una sola placa, el reflujo de nitrógeno redujo los retornos de campo del 3,2 % al 0,4 % durante 24 meses. El modo de falla principal (los huecos de las almohadillas térmicas que causan sobrecalentamiento) se redujo en un 87%.
Trazas de bajo voltaje y alta corriente
PCBA de robot industrial para servoaccionamientos lleva 30--80A en las capas internas. Los huecos debajo de las resistencias de detección de corriente (0,5 mΩ, paquete 2512) crean una variación de resistencia que corrompe las lecturas de torque.
Componente de detección de corrienteVariación del reflujo de aireVariación del reflujo de nitrógenoDerivación de 4 terminales (2512)±8% debido a la anulación±1,5%Aumento de temperatura de la resistencia de detección15°C5°CDeriva de calibración después de 500 ciclos12%2%
Donde el reflujo de nitrógeno es innecesario
El nitrógeno agrega costo (modificación del horno + consumo de gas = $0.08--0.12 por PCBA). No lo utilices para estos casos.
Tableros pequeños con baja masa térmica.
Escenario No se necesita nitrógeno De un solo lado, < 50 componentes El reflujo de aire produce < 8 % de huecos Todos los paquetes pequeños (0402, QFN 3×3) Sin almohadillas térmicas grandes SAC305 sin plomo y sin partes sensibles El flujo estándar maneja el reflujo de aire Creación de prototipos de bajo volumen (< 100 placas) El costo de instalación no se justifica
Tableros que utilizan flujo de alta actividad
Algunos fundentes sin limpieza (por ejemplo, Senju M705-GRN360-K2-V) contienen activadores que funcionan eficazmente en aire hasta 240 °C. El nitrógeno no aporta ningún beneficio mensurable. Consulte la hoja de datos de flujo para conocer la sensibilidad al oxígeno.
Parámetros de implementación para PCBA de robot industrial
Si decide utilizar nitrógeno, aplique estas configuraciones específicas.
Perfil del horno bajo nitrógeno
ZonaTemperaturaTiempoO₂ ObjetivoPrecalentamiento150--180°C60--90 seg< 5000 ppmRemojo180--210°C60--90 seg< 2000 ppmPico de reflujo (SAC305)240--250°C30--60 seg< 1000 ppmEnfriamiento-5°C/seg rampa---No requisito
Crítico: Mantenga el O₂ por debajo de 1000 ppm durante el pico de reflujo. Por encima de 1500 ppm, el beneficio desaparece: los huecos vuelven a los niveles de reflujo de aire.
Caudal y pureza del nitrógeno
ParámetroRecomendaciónPureza99,9 % mínimo (grado 3,0) Punto de rocío -40 °C o menos Caudal 15--25 m³/hora (horno típico de 6 zonas)
estimación de costos: Para una PCBA de robot industrial típica de 100×150 mm, el nitrógeno añade 0,10 dólares por placa con un volumen de 10.000. Con un volumen de 100.000, el coste cae a 0,04 dólares por placa.
Pruebas para validar los beneficios del nitrógeno
Antes de comprometerse con el nitrógeno para la PCBA de su robot industrial, realice estas dos pruebas.
Comparación de micción (rayos X)
1. Haga refluir 20 placas en aire, 20 placas en nitrógeno.
2. Radiografía cada tablero con una inclinación de 0° y 45°
3. Mida el área vacía debajo de la almohadilla térmica más grande (por ejemplo, IC del controlador del motor)
4. Criterio de aprobación para la justificación del nitrógeno: Reducción de vacío > 50% en comparación con el aire
Prueba de sección transversal y corte
PruebaReflujo de aireResultadoObjetivo de nitrógenoEspesor IMC (intermetálico)1--3 µm desigual2--4 µm uniformeDiámetro del vacío> 200 µm común< 100 µm raroResistencia al corte de la bola (0,5 mm BGA)800--1000 gf1100--1300 gf
Preguntas frecuentes: preguntas comunes sobre el reflujo de nitrógeno para PCBA de robots industriales
P1: ¿El reflujo de nitrógeno mejora la confiabilidad de la junta de soldadura para PCBA de robots industriales expuestos a vibraciones?
A:Sí, pero sólo para mecanismos de falla específicos. Los robots industriales experimentan vibraciones de 5 a 50 Grms provenientes de servomotores y cajas de engranajes. Dos fallas relacionadas con la vibración mejoran con nitrógeno:
anulación de Kirkendall-- En el reflujo de aire, el crecimiento intermetálico de cobre-estaño (IMC) es irregular, creando huecos microscópicos en la interfaz. Bajo vibración, estos huecos se fusionan y se agrietan después de 5.000 a 10.000 horas. El reflujo de nitrógeno produce IMC (capa de Cu₆Sn₅) uniforme sin huecos. Las pruebas de vibración (20 Grms, 10--2000 Hz, 100 horas) muestran que las juntas de nitrógeno sobreviven 3 veces más.
Fatiga de soldadura cerca de componentes pesados-- Los transformadores grandes (15×15 mm) en la PCBA del robot industrial experimentan una expansión térmica diferencial durante el calentamiento del robot (de 25 °C a 85 °C). En el reflujo de aire, los huecos se concentran debajo de las esquinas de los componentes donde la tensión es mayor. Estos huecos actúan como sitios de iniciación de grietas. Con nitrógeno, las juntas sin huecos distribuyen la tensión de manera uniforme.
Mejora cuantitativa-- La prueba de vida acelerada (choque térmico -40°C a +125°C, 1000 ciclos + vibración simultánea) muestra:
- Juntas de reflujo de aire: 12% agrietadas o fallidas
- Juntas de reflujo de nitrógeno: 1,5% agrietadas
Sin embargo, el nitrógeno no repara la geometría de la almohadilla mal diseñada ni las aberturas incorrectas de la plantilla. Optimícelos siempre primero y luego agregue nitrógeno.
P2: ¿Qué porcentaje de vacíos es aceptable para las etapas de potencia de PCBA de robots industriales? ¿Puede el nitrógeno lograrlo?
A:Para las etapas de potencia de PCBA de robots industriales (accionamientos de motor, IGBT, MOSFET), la anulación aceptable depende de la carga térmica. Existen tres niveles:
Nivel 1: alta potencia (continua > 20 A por FET)
Área vacía aceptable: < 5%. Diámetro del hueco único: < 0,2 mm. Esto sólo se puede lograr con reflujo de nitrógeno (1000 ppm de O₂) más reflujo de vacío (opcional). Sin nitrógeno, los huecos típicos son del 15 al 25%.
Nivel 2: potencia media (pico de 10 a 20 A, intermitente)
Área vacía aceptable: < 10%. Ningún vacío > 0,5 mm. El reflujo de nitrógeno logra consistentemente entre un 5% y un 8% de vacíos. El reflujo de aire produce entre un 12% y un 18%, a menudo marginal, pero pasa si la simulación térmica lo permite.
Nivel 3: baja potencia (< 5 A, circuitos integrados de señal)
Área vacía aceptable: < 25%. Los huecos tienen un impacto térmico mínimo. El nitrógeno es innecesario. El reflujo de aire es suficiente.
¿Puede el nitrógeno alcanzar el Nivel 1 sin vacío?No: el nitrógeno por sí solo alcanza entre un 5% y un 8% de huecos mínimos debido a los gases de flujo atrapados. Para huecos inferiores al 5% (crítico para MOSFET de SiC o dispositivos GaN), necesita reflujo de vacío (elimina los gases después de que la soldadura se derrite). El nitrógeno + vacío logra entre 1 y 3 % de vacíos.
Protocolo de prueba para robot industrial PCBA: Mida los huecos en 10 tablas. Si el promedio > 15%, agregue nitrógeno. Si el promedio es del 8 al 15 % y la disipación de potencia es < 2 W por componente, el aire es aceptable. Si se requiere <8 %, especifique nitrógeno más optimización de la plantilla (vías en la almohadilla térmica para liberar el flujo).
P3: ¿Puedo convertir mi horno de reflujo de aire existente a nitrógeno para la producción de PCBA de robots industriales?
A:Sí, pero con tres modificaciones no negociables. Muchos fabricantes intentan una conversión parcial y fracasan.
Modificación 1 - Sellado del horno
Los hornos de reflujo de aire tienen espacios en las cortinas de entrada/salida y entre zonas. La pureza del nitrógeno requiere un ingreso de oxígeno < 50 L/minuto. Instalar:
- Cortinas magnéticas de doble capa (sustituye a las cadenas simples)
- Control de presión positiva (1--2 mm H₂O dentro del horno)
- Sellar todos los paneles de acceso con juntas de silicona de alta temperatura.
Sin sellar, consumirá entre 3 y 5 veces más nitrógeno (cuesta entre $ 0,30 y $ 0,50 por placa) y aún tendrá 5000 ppm de O₂ en su punto máximo, peor que un horno de aire correctamente sintonizado.
Modificación 2 - Sistema de monitoreo de oxígeno
Instale dos sensores de O₂ de circonio: uno en la zona de precalentamiento y otro en la zona de pico de reflujo. Los sensores deben calibrarse mensualmente. Muchos fabricantes de PCBA para robots industriales se saltan la calibración y luego se preguntan por qué anulan las devoluciones.
Modificación 3 - Transportador y lubricación
Los lubricantes estándar para transportadores de hornos se vaporizan en nitrógeno (la ausencia de oxígeno cambia la temperatura de descomposición). Utilice grasa de perfluoropoliéter (PFPE). Marcas Kester o Klüber. El lubricante estándar contaminará la placa y creará bolas de soldadura.
Costo de conversión y cronograma:
- Equipo: $8.000--$15.000 (sellos, cortinas, sensores, controles de flujo)
- Instalación: 2 días de inactividad
- Suministro de nitrógeno: Tanque de líquido o generador PSA ($300-$500/mes de arrendamiento)
- Período de recuperación para el volumen de PCBA de robots industriales > 50 000/año: 6 a 8 meses (debido a la reducción de retrabajos y devoluciones de campo)
no convertirsi su volumen anual es inferior a 20.000 tableros. En su lugar, utilice un fabricante contratado que ya tenga reflujo de nitrógeno.
Matriz de decisiones: ¿Debería utilizar nitrógeno?
FactorReflujo de aire suficienteNitrógeno recomendadoAlmohadillas térmicas > 25 mm²NoSíComponentes con base de cobre expuesta (QFN, DFN)NoSíPaso BGA < 0,8 mmNoSíRobot PCBA en funcionamiento > 60°C ambienteNoSíObjetivo de confiabilidad de campo <0,5% de falla por añoNoSíSoldadura sin plomo (SAC305) sin flujo limpioA vecesPara placas grandesVolumen < 10.000 placas/añoSíNo (rentable)
Recomendación final

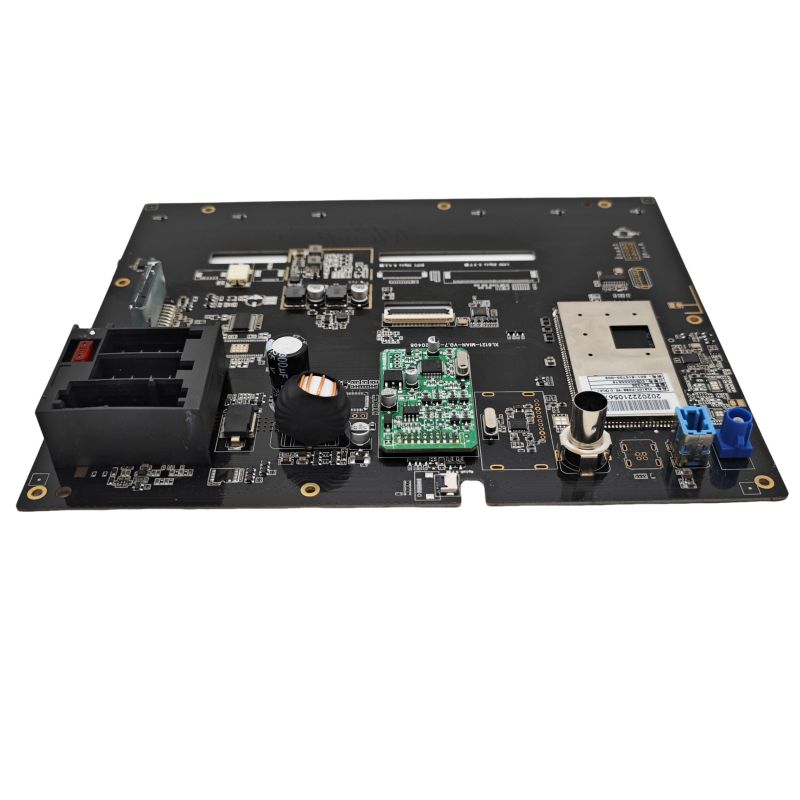

El reflujo de nitrógeno tiene claro sentido para PCBA de robots industriales que contienen:
- Almohadillas térmicas grandes (> 25 mm²)
- BGA o QFN con pads de matriz expuestos
- Cualquier etapa de potencia que disipe > 5W por componente
- Requisito de confiabilidad <1% de fallas de campo durante 5 años
El nitrógeno no tiene sentido para PCBA (interfaces de sensores, placas de E/S) de robots industriales simples y de bajo consumo con componentes pequeños y sin desafíos térmicos.
Consejos prácticos: Realice una prueba de 100 placas en nitrógeno. Evacuación por rayos X. Compare con sus resultados actuales de reflujo de aire. Si el área vacía se reduce en más del 50%, implemente nitrógeno. Si la reducción es inferior al 30%, el verdadero problema es el diseño de su fundente o plantilla: arréglelo primero.
