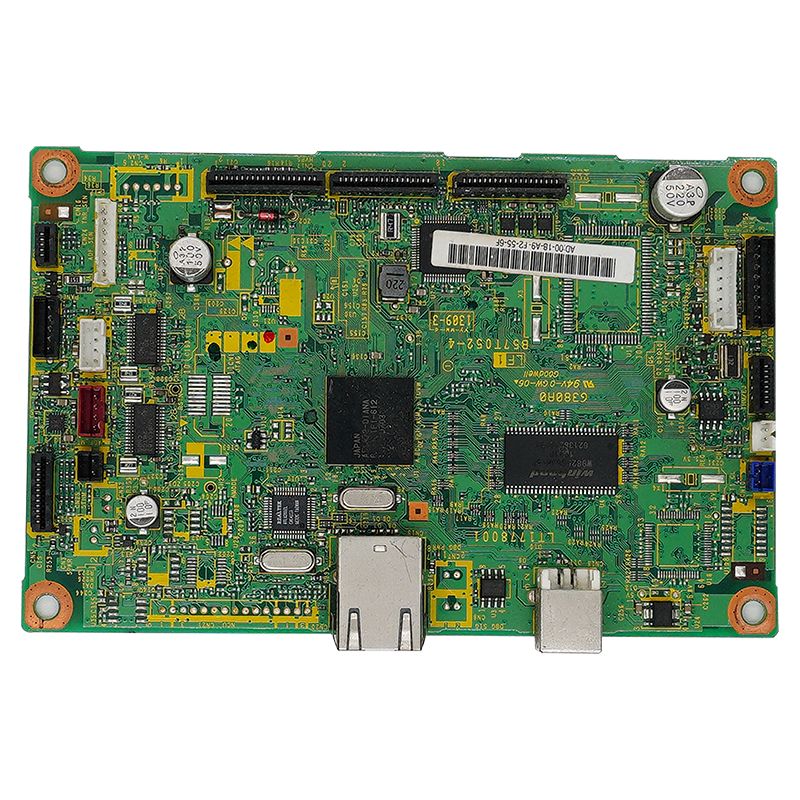

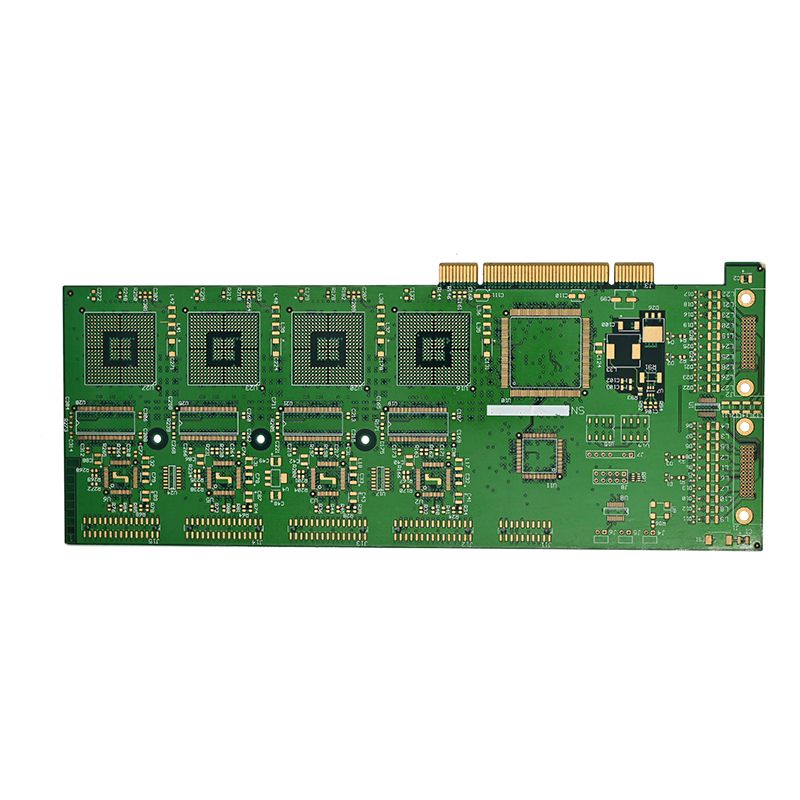

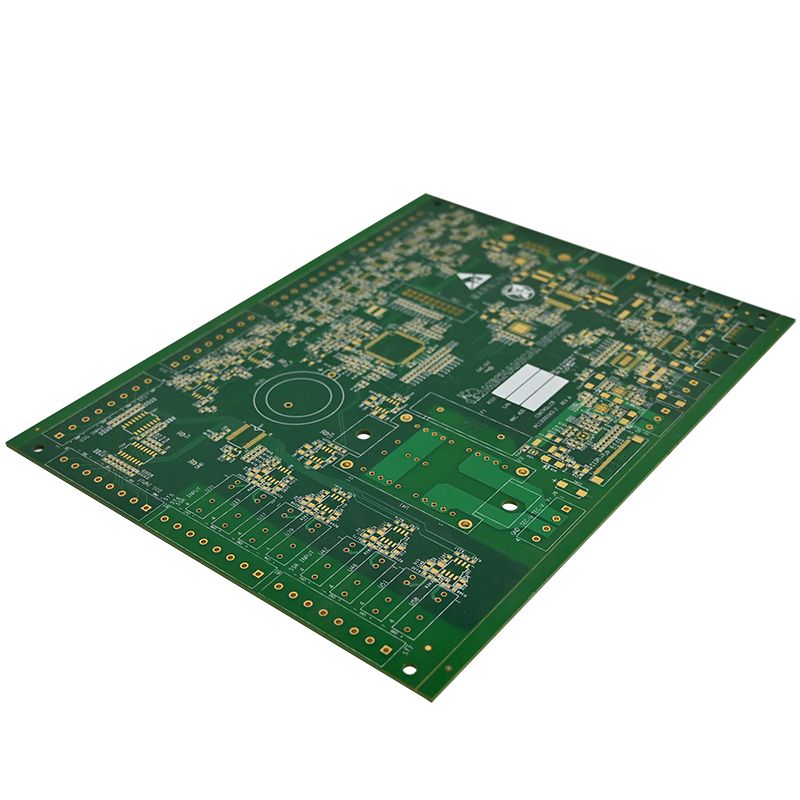

Robot de soldadura PCBA

Características técnicas principales

1. Control de movimiento avanzado

Integración de cinemática inversa: utiliza métodos de parámetros D-H para un mapeo perfecto entre variables conjuntas y poses de efectores finales.

Planificación de trayectoria fluida: los algoritmos de interpolación avanzados optimizan las curvas de velocidad, garantizando transiciones suaves en soldaduras corrugadas o segmentadas y evitando singularidades.

Colaboración multieje: admite el control sincronizado de múltiples uniones para rutas de soldadura complejas con un error de precisión de control de ±0,05 mm.

2. Adaptación del proceso de soldadura

Ajuste de parámetros en tiempo real: ajusta dinámicamente la velocidad, la corriente y el voltaje de alimentación del alambre en función de las señales de retroalimentación del arco.

Optimización de trayectoria segmentada: Manejo especial para secciones de transición en soldaduras corrugadas para garantizar la consistencia del cordón y la integridad de la junta.

3. Confiabilidad de grado industrial

Arquitectura antiinterferencias: diseño especializado para aislar el ruido de soldadura de alta potencia de circuitos lógicos sensibles.

Protocolos de comunicación: interfaces listas para usar para la integración de EtherCAT, Profinet y PLC.

Excelencia en fabricación

Cómo diseñar un robot de soldadura PCBA

El diseño de un robot de soldadura PCBA de alto rendimiento requiere una consideración integral de múltiples dimensiones, desde la planificación de la arquitectura del sistema hasta la fabricación de hardware, el control de software y la verificación final. A continuación se detallan los puntos clave de diseño para garantizar que el producto cumpla con los estrictos requisitos de los escenarios de soldadura industrial.

1. Arquitectura del sistema y planificación funcional.

El robot de soldadura PCBA necesita lograr una integración perfecta de múltiples módulos funcionales, que abarquen control de movimiento, administración de energía de soldadura, interfaces de sensores y módulos de comunicación, para formar un sistema de control estable y eficiente.

Sección de control de movimiento: admite la planificación colaborativa de trayectorias de múltiples ejes (como el control de 4 DOF en el sistema de coordenadas cartesianas) y convierte la trayectoria del efector final del soplete en comandos de ángulo de unión a través de un algoritmo cinemático inverso, lo que garantiza la precisión de la trayectoria de soldadura.

Sección de proceso de soldadura: Puede ajustar los parámetros de soldadura en tiempo real según los diferentes materiales de soldadura y tipos de juntas. Por ejemplo, en soldaduras corrugadas, se adopta un control segmentado (como secciones de transición que conectan secciones rectas) para evitar defectos de soldadura y garantizar la estabilidad de la soldadura.

Interfaz de comunicación: reserva interfaces de comunicación de nivel industrial como EtherCAT o Profinet, que pueden realizar una interacción de datos eficiente con computadoras o PLC superiores, facilitando el control integrado de toda la línea de producción.

2. Diseño de hardware y fabricación de PCBA

Tomando PCBA como núcleo, el diseño del hardware se adhiere a los principios de alta confiabilidad, fuerte antiinterferencia y alta precisión, y controla estrictamente cada eslabón del proceso de fabricación para garantizar la calidad del producto.

Fase de diseño de PCB: realice una verificación de la racionalidad del diseño del circuito a través de tecnología de simulación, centrándose en controlar la precisión del circuito (error dentro de ±0,05 mm) y la confiabilidad de la conexión entre capas para evitar interferencias de señal.

Selección de componentes: Todos los componentes clave (como microcontroladores, chips de controlador de potencia) adoptan productos de calidad industrial y se someten a una estricta selección de proveedores e inspección de materiales entrantes para garantizar un funcionamiento estable en entornos industriales hostiles.

Proceso de fabricación: Todo el proceso incluye la preparación del material (error dimensional dentro de ±0,1 mm), perforación láser (precisión de microagujeros inferior a 0,2 mm), revestimiento de cobre, grabado fotoquímico, impresión de máscara de soldadura, etc., para garantizar la integridad del circuito y la adaptabilidad ambiental.

Proceso de soldadura: combine la colocación SMT (como componentes empaquetados 0402/0201 de alta precisión) con la inserción DIP (para dispositivos de alta potencia) y utilice tecnologías de soldadura por reflujo y soldadura por ola para garantizar la confiabilidad de la conexión de los componentes; finalmente, elimine el fundente residual mediante el proceso de limpieza para mejorar la estabilidad del producto.

3. Control de software e implementación de algoritmos

El sistema de software del robot de soldadura PCBA logra una integración profunda del control de movimiento y el proceso de soldadura, y utiliza algoritmos de alto rendimiento para garantizar la precisión y eficiencia de la soldadura.

Solución de cinemática inversa: utilice el método de parámetros D-H para establecer la relación de mapeo entre las variables de la unión y la pose del efector final, y procese la ruta de soldadura en segmentos (como segmentos de transición y segmentos rectos de soldaduras corrugadas) para garantizar la continuidad y suavidad del movimiento.

Algoritmo de planificación de trayectoria: genere trayectorias suaves de movimiento de las juntas, evite puntos singulares en el proceso de movimiento y optimice la curva de velocidad mediante un algoritmo de interpolación para reducir los errores de soldadura causados ​​por la mutación del movimiento.

Ajuste de parámetros en tiempo real: basándose en señales de retroalimentación (como voltaje del arco, forma de onda de corriente), ajuste dinámicamente la velocidad de alimentación del alambre y la corriente de soldadura para adaptarse a los cambios en las condiciones de soldadura y garantizar una calidad de soldadura constante.

Acerca de UNIXPLORE: su socio confiable de PCBA

Nuestra Historia

Establecida en 2011, Unixplore Electronics Co., Ltd se ha centrado en brindar servicios integrales de fabricación electrónica por contrato, que cubren diseño y fabricación de PCB y PCBA, adquisición de piezas, ensamblaje SMT y DIP, programación, pruebas funcionales, recubrimiento conformado, construcción de cajas, ensamblaje de mazos de cables y cables, ensamblaje de productos terminados, embalaje, etc. Nuestros productos se utilizan ampliamente en electrodomésticos, automoción, sistemas de seguridad, electrónica de consumo, control industrial, equipos médicos, atención médica, hogares inteligentes, militares, aviación y otros campos.

Campos de aplicación

Electrodomésticos · Control industrial · Automóviles · Electrónica de consumo · Equipos médicos · Sistemas de seguridad · Atención sanitaria · Iluminación LED

Nuestra fuerza de fábrica

Capacidad de producción: Capacidad de producción anual de más de 1.500.000 PCBA y 150.000 juegos de ensamblaje de productos terminados, que pueden satisfacer las necesidades de pedidos de lotes grandes y pequeños.

Concepto de cooperación: Comprometidos a establecer relaciones de cooperación constructivas a largo plazo con clientes globales, enfocándonos en la mejora de la calidad y la optimización de costos, y adhiriéndose al principio de "mejor calidad, entrega más rápida, menor costo, sin riesgos".

Flexibilidad de pedidos: acepte pedidos de pequeñas cantidades, sin restricciones de MOQ y respalde totalmente las necesidades personalizadas de los clientes.

Nuestro Certificado

Nuestra operación ha sido certificada por la norma ISO 9001:2015 y la norma IPC-610E, implementando estrictamente un sistema de gestión de calidad internacional para garantizar que cada producto cumpla con los estándares de alta calidad.

Equipo de producción

Contamos con una fábrica propia de más de 3000 metros cuadrados, equipada con equipos profesionales de producción y prueba para brindar un fuerte respaldo a la calidad del producto:

Equipo de I+D: 20 ingenieros profesionales de I+D que brindan soporte técnico para el diseño personalizado y la optimización del producto.

Líneas de producción: 6 líneas de producción SMT, 4 líneas de ensamblaje DIP, 2 líneas de ensamblaje de productos terminados, logrando una producción eficiente y automatizada.

Equipo de prueba: 2 salas de prueba de envejecimiento, 2 salas de prueba de alta y baja temperatura y una variedad de instrumentos de prueba avanzados, que pueden realizar diversas pruebas de estabilidad, confiabilidad y funcionalidad en PCBA.

Equipo clave: máquina SMT Yamaha de alta velocidad, máquina de soldadura por reflujo de 10 zonas de temperatura, máquina de soldadura por reflujo de 9 zonas de temperatura, etc., que garantizan la precisión y eficiencia de la producción.

Invitación a la cooperación

Damos una calurosa bienvenida a sus pedidos de PCBA ODM/OEM y de productos electrónicos terminados. Ya sea que tenga proyectos de ensamblaje electrónico personalizados o necesite servicios profesionales de fabricación de PCBA, no dude en contactarnos hoy y le brindaremos soluciones de alta calidad, eficientes y rentables.
