¿Cuál es el procedimiento para producir PCBA para pistolas de masaje? Una guía de fabricación de 20 años

La producción de PCBA con pistola de masaje exige un manejo de alta corriente, control de motor sin escobillas y seguridad del usuario. Después de dos décadas de fabricar componentes electrónicos para motores, he visto diseños que se sobrecalientan, pierden velocidad bajo carga o crean riesgos para la batería. Este procedimiento paso a paso cubre todo el flujo de trabajo de producción, desde la selección de componentes hasta la prueba final.

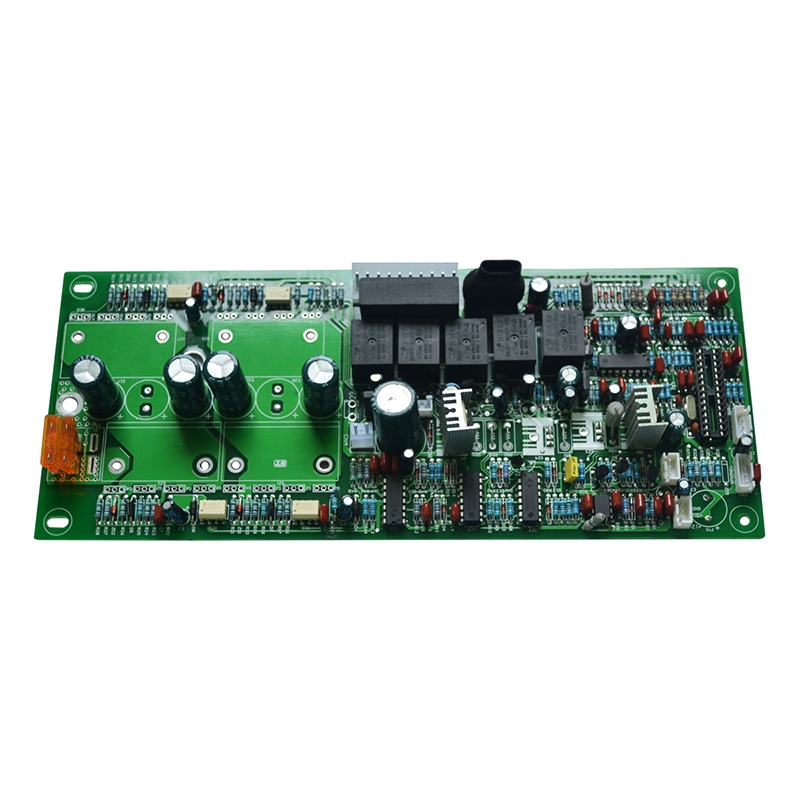

Flujo de producción estándar para pistola de masaje PCBA

Cada pistola de masaje PCBA sigue una secuencia de 9 pasos. Saltarse cualquier paso aumenta las tasas de fallas en el campo.

Paso 1: Adquisición de componentes e inspección entrante

Prueba: muestree 50 MOSFET de cada lote. Mida Rds(encendido) a 25°C y 80°C. Rechace lotes que superen los 7 mΩ a alta temperatura.

Paso 2: plantilla e impresión en pasta de soldadura

Crítico: use una plantilla escalonada: 0,12 mm de espesor debajo de los MOSFET, 0,10 mm debajo de MCU y sensores. Un solo espesor provoca aberturas o puentes.

Paso 3: ensamblaje y reflujo de SMT

• Orden de colocación: sensores Hall → pasivos → MOSFET → MCU → conectores
• Perfil de reflujo: pico de 245 °C durante 10 segundos (sin plomo)
• Atmósfera de nitrógeno: necesaria para paquetes QFN (MCU, controlador de puerta)
• Inspección por rayos X: obligatoria para comprobar los huecos debajo de las almohadillas MOSFET (huecos < 20 %)

Paso 4: soldadura selectiva para componentes de orificio pasante

La pistola de masaje PCBA a menudo necesita piezas con orificios pasantes para lograr resistencia mecánica:

No haga reflujo en las piezas del orificio pasante. Sus cuerpos de plástico se derriten en el horno a 245°C.

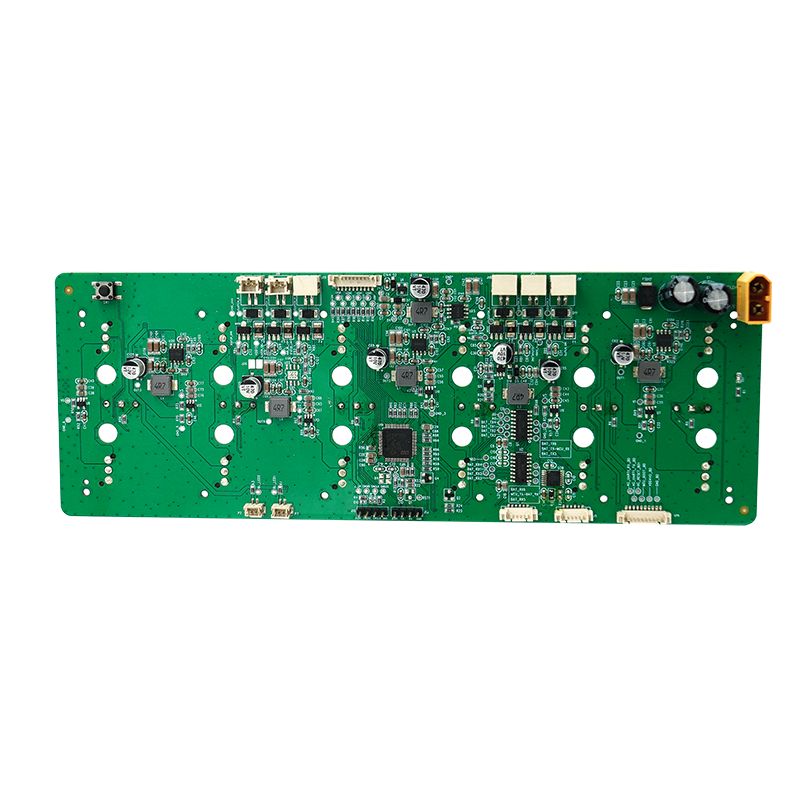

Diseño de circuito de accionamiento de motor para PCBA de pistola de masaje

La sección de accionamiento del motor determina el manejo de la corriente de bloqueo y el tiempo de funcionamiento de la batería.

Accionamiento por motor CC trifásico sin escobillas (BLDC)

Diseño térmico: Cada MOSFET disipa hasta 2W a 20A. Utilice vías térmicas (9 por MOSFET) que se conecten al vertido de cobre inferior (mínimo 2 oz).

Gestión de energía para batería y carga

Seguridad crítica: utilice dos rutas de protección contra sobrecorriente independientes: una en el controlador de puerta y otra en el CI de protección de la batería. Una sola falla no debe permitir que el motor funcione sin control.

Programación y calibración de firmware

Ninguna pistola de masaje PCBA deja la producción sin una calibración completa.

Secuencia de programación

1. Flash del gestor de arranque: a través de SWD o UART (5 segundos)
2. Constantes de calibración: almacenadas en EEPROM o flash MCU
3. Tabla de búsqueda de velocidad: servicio PWM frente a RPM objetivo (12 puntos)
4. Umbral de detección de bloqueo: límite de corriente establecido en 22 A ± 1 A

Parámetros de calibración almacenados por placa

Por qué es importante la calibración: Sin la calibración Hall por placa, el motor produce un chirrido audible a bajas velocidades. Los usuarios rechazan las pistolas de masaje que suenan defectuosas.

Montaje e Integración Mecánica

La PCBA es inútil si no se ajusta al mango o no disipa el calor.

Disipador de calor e interfaz térmica

Prueba: haga funcionar la PCBA de la pistola de masaje a 2800 RPM durante 30 minutos. La temperatura de la caja MOSFET debe permanecer por debajo de 85°C.

Alivio de tensión del mazo de cables y del conector

• Cables de batería: soldados y luego pegados con silicona (evita la fatiga por flexión)
• Cables de fase del motor: conector JST con pestillo de bloqueo (20 ciclos mínimo)
• Cable flexible de botón: conector ZIF, paso de 0,5 mm, pegado después de la inserción

Pruebas de producción y control de calidad

Cada pistola de masaje PCBA debe pasar estas cinco pruebas antes del montaje.

Prueba de quemado y vibración

Muestra el 5% de la producción para:

• 6 horas a 2400 RPM: controle la temperatura del MOSFET mediante el sensor MCU
• Vibración aleatoria: 5 gramos, 30 minutos (simula la caída de una herramienta)
• Ciclo de carga-descarga – 3 ciclos (verifica protección IC)

Preguntas frecuentes: preguntas comunes sobre la producción de PCBA con pistola de masaje

P1: ¿Qué causa que la PCBA de la pistola de masaje pierda potencia bajo la presión corporal?

R: La causa principal es una fuerza de accionamiento de compuerta inadecuada para los MOSFET del lado alto. Cuando la presión aumenta la carga del motor, el controlador BLDC intenta aumentar la corriente. Si el condensador de arranque (que alimenta el controlador de puerta del lado alto) tiene un tamaño insuficiente, el voltaje de la puerta cae por debajo del umbral del MOSFET, lo que aumenta Rds(on) de 4 mΩ a 20 mΩ. Esto crea un circuito descontrolado térmico:

Caída de voltaje → menor accionamiento de puerta → mayor resistencia → más calor → mayor aumento de resistencia

La solución requiere tres cambios en la PCBA de la pistola de masaje:

1. Valor del condensador de arranque: use un mínimo de 220 nF (muchos diseños usan 47 nF). Calcule según la carga de la puerta: C_boot = (Q_g × 10) / ΔV. Para MOSFET típicos (Q_g = 30 nC), 220 nF proporciona un margen seguro.
2. Corriente máxima del controlador de puerta: seleccione un controlador con capacidad de fuente/disipador de 1,5 A (por ejemplo, DRV8320). Los controladores débiles (0,5 A) no pueden recargar el límite de arranque durante ciclos de trabajo altos de PWM.
3. Diodo Bootstrap: utilice un diodo ultrarrápido (trr <50 ns). El estándar 1N4148 tiene una recuperación de 4 ns pero solo una clasificación de 100 mA, lo que es insuficiente para una PCBA de pistola de masaje que funciona a 20 kHz PWM. Cambie a BAS3007 (1A, 10 ns).

Después de estas modificaciones, la corriente de pérdida permanece estable en 22 A incluso con 15 kg de presión corporal aplicada.

P2: ¿Cómo puedo evitar que el IC de protección de la batería se active falsamente en la PCBA de la pistola de masaje?

R: Se producen disparadores falsos cuando el ruido de conmutación del motor se acopla a la línea de detección de corriente del CI de protección de la batería. La conmutación de fase del motor BLDC crea picos de corriente de 1 µs de hasta 50 A, demasiado rápido para que el CI de protección lo distinga de un cortocircuito. Tres correcciones de hardware resuelven esto:

Filtro de paso bajo en la entrada de detección: instale un filtro RC (cerámica de 10 Ω + 1 µF) directamente en el pin CS+ del CI de protección. Frecuencia de esquina = 16 kHz. Esto pasa la corriente promedio (20–30 A) pero bloquea los picos de conmutación de 200 kHz.

Tierra de resistencia de detección separada: ejecute una traza Kelvin dedicada desde el terminal negativo de la resistencia de derivación hasta el pin CS- del CI de protección. No comparta esta tierra con corrientes de fuente MOSFET. Incluso 1 mΩ de traza compartida genera 50 mV de señal falsa a 50 A.

Ajuste del temporizador de retardo: programe el retardo de sobrecorriente del IC de protección a 100 µs (suponiendo que su IC lo admita). La mayoría de los diseños de PCBA de pistolas de masaje utilizan un retraso de 10 µs con respecto a los diseños de referencia de baterías. Los picos de conmutación duran sólo 2 a 3 µs. Un retraso de 100 µs los ignora y al mismo tiempo sigue reaccionando a cortocircuitos verdaderos (>50 µs de duración).

Prueba con osciloscopio: Sondear CS+ mientras el motor funciona a carga máxima. Los picos deben permanecer por debajo del umbral de disparo del CI de protección (normalmente 50 mV para una derivación de 50 A). Si los picos superan el umbral, aumente la capacitancia del filtro a 2,2 µF.

P3: ¿Cuál es el procedimiento correcto para programar múltiples placas PCBA de pistola de masaje en producción?

R: Un procedimiento de programación de producción de cuatro etapas evita confusiones y reduce el tiempo de programación en un 75 % en comparación con el flasheo uno por uno.

Etapa 1: programación previa a SMT (opcional para tiradas grandes)

Utilice un programador grupal (por ejemplo, Elnec BeeProg) para actualizar el gestor de arranque en las MCU antes de colocarlas. Esto funciona solo para MCU con flash externo (paquetes QFN con pines expuestos). Rechace cualquier chip que no pase la verificación: es más barato que reelaborar las placas colocadas.

Etapa 2: programación en el sistema después de SMT

Coloque un dispositivo de programación de pines pogo (6 pines: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Utilice un programador multicanal (8 o 16 placas simultáneamente). Tiempo objetivo: 45 segundos por tablero, incluida la verificación.

Etapa 3 – Estación de calibración (la más crítica)

Después de la programación, mueva las placas a un dispositivo de calibración que contenga un motor de pistola de masaje real con codificador óptico. El dispositivo hace pasar cada PCBA de pistola de masaje a través de:

• Alineación Hall (ajusta automáticamente el ángulo eléctrico)
• Linealidad de velocidad (registra la tabla PWM vs RPM)
• Límite de corriente (aumenta la carga hasta el disparo de 22 A)

Guarde estas 12 constantes de calibración en un sector flash MCU protegido. Las tablas sin calibración producen rampas de velocidad inconsistentes.

Etapa 4 – Trazabilidad

Imprima un código Data Matrix 2D en cada PCBA que contenga:

• Código de fecha de producción (AAAA)
• Suma de comprobación de calibración
• Número de lote MOSFET (de la inspección entrante)

Escanee este código durante el montaje final. Si se produce una falla en el campo, puede rastrear hasta un lote de componentes específico y volver a trabajar solo las unidades afectadas.

Objetivos de rendimiento de producción para PCBA de pistola de masaje

Una PCBA de pistola de masaje producida correctamente ofrece 2800 RPM bajo carga, se apaga en 500 ms y sobrevive 500 ciclos de carga. Siga este procedimiento, audite cada paso y sus productos superarán a los competidores que omiten la calibración o no especifican el accionamiento del portón.
