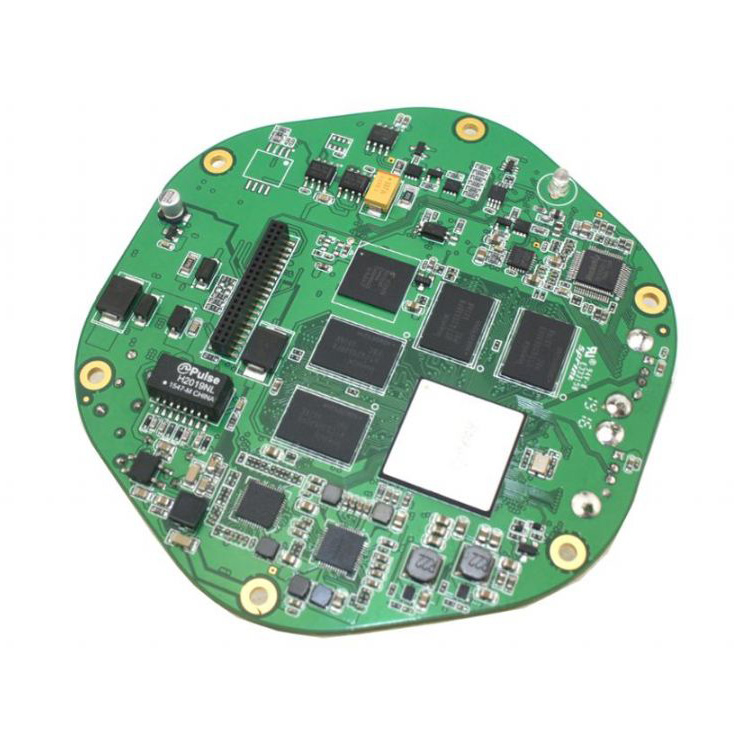

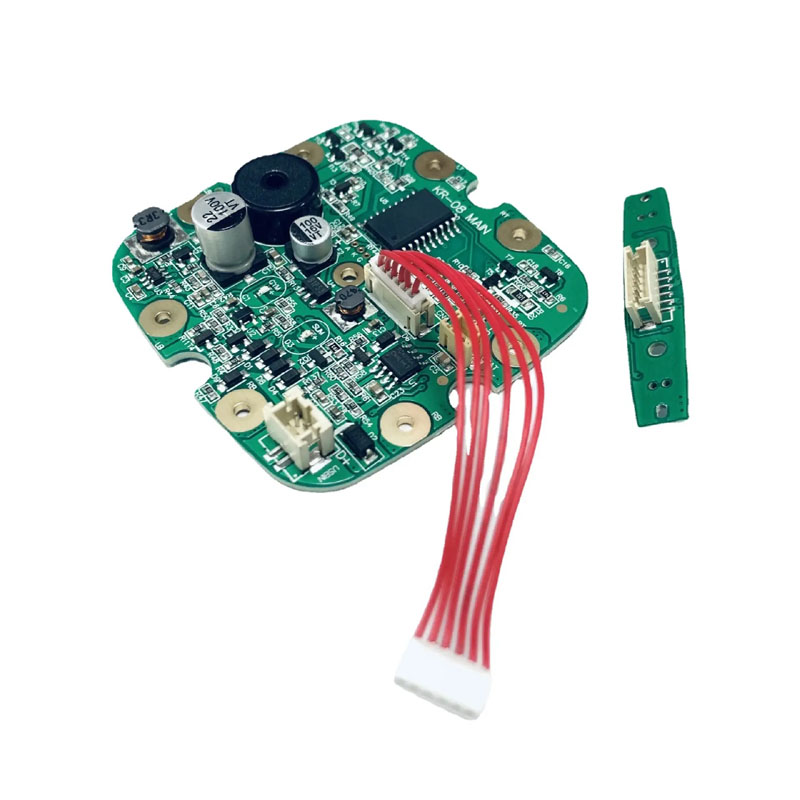

Hilo dental PCBA del agua

Demandas y Clasificaciones Ambientales

Un irrigador dental funciona en ambientes de baño extremos caracterizados por salpicaduras directas de agua, alto nivel de vapor ambiental y exposición a sustancias químicas agresivas, como residuos de pasta de dientes y enjuague bucal. En estas condiciones, la electrónica estándar sucumbe rápidamente a la corrosión, las corrientes de fuga parásitas y los cortocircuitos eléctricos.

Nuestras soluciones PCBA diseñadas están diseñadas específicamente para resistir estos severos factores ambientales estresantes, lo que garantiza un ciclo de vida operativo confiable del producto de 3 años.

Mitigación de riesgos del sustrato

Certificaciones requeridas incorporadas: todas las fabricaciones de PCBA de hilo dental de agua cumplen con las regulaciones de electrodomésticos obligatorias a nivel mundial: IEC 60335-1 (seguridad de electrodomésticos), UL 60730-1 (controles eléctricos automáticos), protección de ingreso mínimo IPX4/IPX7 y estándares de resistencia química REACH/RoHS para ambientes húmedos.

Selección de laminado base y arquitectura de cobre.

La selección del laminado base define la integridad de PCBA a largo plazo bajo exposición continua a la humedad. El FR-4 estándar absorbe fácilmente el vapor de agua a través de los bordes de las tablas cortadas en bruto y enchapadas a través de barriles, lo que provoca cortocircuitos catastróficos del filamento anódico conductor (CAF) en 12 meses.

Calidades de laminado comparadas

• Estándar FR-4: Absorción de agua 0,10%–0,20%, TG 130°C–140°C. Apto únicamente para zonas secas. Evítelo para aplicaciones de irrigación dental, ya que provoca una rápida falla del CAF.

• Alto TG FR-4 [Nuestra selección principal]: Absorción de agua 0,08%–0,12%, TG 170°C. Opción ideal para perfiles de humedad húmedos e intermitentes.

• FR-4 alto en TG libre de halógenos [Recomendado]: Absorción de agua 0,05%–0,08%, TG 150°C. Construcción ecológica con excelente resistencia a la humedad.

• Poliimida: Absorción de agua 0,02%–0,04%, TG 250°C. Opción premium para exposición permanente a humedad o zonas rígidas-flexibles.

Especificaciones de peso y revestimiento de cobre

• Cobre de la capa exterior: Mínimo 1 oz (35 µm) para proporcionar un margen anticorrosión optimizado.

• Cobre de capa interna: Mínimo 0,5 oz (18 µm) para asegurar la integridad de la señal contra interferencias internas del motor.

• Orificios pasantes chapados (PTH): espesor mínimo de revestimiento de cobre de 25 µm dentro de los barriles para formar un sello hermético contra la humedad.

• Acabado de la superficie: Utiliza estrictamente ENIG (oro de inmersión de níquel electrolítico). Prohibimos completamente HASL (nivelación de soldadura por aire caliente) para PCBA de irrigador bucal porque la aleación de estaño y plomo expuesta se corroe en los vapores del enjuague bucal en un plazo de 90 días.

Apilamiento de capas y diseño mecánico

Dependiendo de la arquitectura de su producto, ofrecemos configuraciones multicapa personalizadas para combatir el ruido de bomba de alta frecuencia (EMI) y los límites de espacio estructural:

• Nivel básico (solo botón y bomba): formulado sobre un sustrato optimizado de FR-4 de alto TG de dos capas, que equilibra la rentabilidad con una defensa industrial contra la humedad de alto grado.

• Nivel inteligente/premium (sensor de presión, pantalla LCD/LED, Bluetooth, carga rápida USB-C): diseñado con un apilamiento de 4 capas. Los dos planos internos de tierra sólida protegen las señales sensibles de la MCU de los EMF de la bomba y actúan como un bloque físico definitivo contra la difusión interna de humedad.

Integración de espesor y rigidez-flexión

• Grosor de 1,0 mm: Diseñado para mangos de mano compactos y ergonómicos que requieren agilidad estructural y resistencia a caídas.

• 1,6 mm de espesor: Diseñado para estaciones base de mostrador; Ofrece máxima rigidez y la tasa de difusión de vapor de agua nativa más baja.

• Especialización en PCB rígido-flexible: para mangos compactos ultra premium, admitimos una construcción rígido-flexible donde la batería se conecta a través de una cola de poliimida flexible protegida con una cubierta. Esto elimina los mazos de cables propensos a fallas y mejora significativamente la clasificación IPX general del conjunto.

Defensa dual: revestimiento conformado y sellado de componentes

Recubrimiento conformado selectivo robótico

Incluso el mejor sustrato requiere una capa de superficie hermética para sobrevivir a la humedad diaria del baño.

• Pulverización automatizada de precisión de múltiples ejes: nuestras líneas robóticas automatizadas aplican una capa protectora uniforme mientras enmascaran con precisión áreas que deben permanecer sin recubrir, como puertos tipo C, contactos de batería y puertos de timbre.

• Inspección UV con tinte fluorescente al 0,1 %: se mezcla un tinte indicador UV especializado en el recubrimiento, lo que permite que los escáneres ópticos automatizados de alta velocidad verifiquen un espesor mínimo uniforme de 25 µm sin espacios poros.

Especificaciones de sellado de interfaz a nivel de componente

1. Puerto USB-C: Equipado con una junta de compresión de silicona y una tapa de goma, logrando un sellado IPX4 cuando el puerto está cerrado.

2. Interruptores táctiles: sobremoldeados con una robusta funda de goma sobre el domo para alcanzar la defensa de ingreso localizada IPX5.

3. Conector de la bomba: Completamente cerrado mediante relleno de compuesto de encapsulado epóxico para una protección completa de sumergibilidad temporal IPX7.

4. Pines de contacto de carga (Pines Pogo): Estrictamente especificados con un baño de oro pesado de 30 µ pulgadas como mínimo (oro duro) y sellos de junta tórica. Los pines niquelados estándar se corroen y fallan dentro de los 6 meses posteriores a la carga diaria en un baño húmedo. Nuestras pesadas pestañas doradas resisten 20 000 ciclos de conexión húmeda sin degradación de la resistencia del contacto.

Estricto flujo de pruebas de calidad de producción

Cada lote fabricado de PCBA de irrigador bucal Unixplore debe pasar una serie de controles de calidad intensivos de simulación de humedad antes del envío:

1. Humedad Ambiental Remojo: 48 horas a 40°C y 93% RH (sin condensación). Criterios de aprobación: Sin oxidación visible; Resistencia de aislamiento (IR > 10 MΩ) entre dos redes cualesquiera.

2. Prueba de pulverización de agua IPX4: 10 minutos de pulverización continua de tubo de múltiples ángulos oscilantes para verificar que no haya ingreso de fluido debajo de las capas de recubrimiento.

3. Verificación del aislamiento de alto voltaje: Aplicación de 500 V CC entre los terminales de la batería primaria y el plano de tierra para confirmar IR > 50 MΩ después de la humedad.

4. Verificación funcional post-estrés: Actuación de bomba de ciclo completo bajo carga. Se toleran cero reinicios del microcontrolador (MCU), interrupciones en el tiempo o arranques en falso.

Preguntas frecuentes sobre ingeniería y resúmenes técnicos

¿Puedo usar FR-4 estándar para una PCBA de irrigador bucal si aplico una capa gruesa de revestimiento conformado para reducir costos?

R: Absolutamente no. Esta es una trampa común en la fabricación que conduce a altas tasas de retorno sobre el terreno. El recubrimiento conformado no puede sellar tres vías críticas:

1. Sin recubrimiento a través de barriles: el vapor de agua viaja lateralmente hacia el tejido interno de fibra de vidrio del FR-4 estándar a través de la acción capilar, alcanzando las almohadillas de los componentes desde abajo. Después de repetidos ciclos de humedad, se forman residuos de sal blanca conductora que unen los componentes.

2. Bordes enrutados (absorción de bordes): el enrutamiento de la placa deja expuestos los bordes del laminado en bruto. La tensión superficial hace que los revestimientos se retiren de las esquinas afiladas, dejando microespacios de 0,5 mm por donde entra el vapor del baño.

3. Parte inferior de los componentes: el revestimiento cubre la capa exterior pero no puede penetrar perfectamente debajo de los condensadores y resistencias SMT de bajo perfil. La humedad atrapada hidroliza los residuos de fundente, creando contaminación iónica que provoca arranques espontáneos e inesperados de la bomba.

   Nuestra solución: High TG FR-4 con ENIG y dispensación de epóxico en los bordes proporciona una protección de tres capas que sobrevive fácilmente más de 3 años con una humedad relativa del 95 %.

Su socio EMS llave en mano: Unixplore Electronics

Al elegir un proveedor de PCBA para irrigador bucal, la confiabilidad de la ingeniería a largo plazo y el estricto control de calidad son fundamentales. Unixplore Electronics proporciona capacidades avanzadas e infraestructura industrial para darle vida a su diseño sin problemas:

l Servicios integrales de EMS llave en mano: gestionamos todo el ciclo de vida de su producto, desde la optimización esquemática y la revisión DFM de componentes hasta la adquisición global de piezas, ensamblaje SMT y DIP, programación de firmware, pruebas funcionales (FCT), recubrimiento conforme automatizado, construcción de cajas finales y embalaje especializado.

l Estándares de calidad certificados: todo nuestro ecosistema de fabricación está certificado según ISO 9001:2015, y todas las prácticas de ensamblaje electrónico cumplen estrictamente con el estándar internacional IPC-A-610E, lo que elimina el riesgo de uniones soldadas en frío o desalineación de componentes.

l Potencia de producción interna avanzada: operamos una planta de fabricación antiestática que abarca más de 3000 metros cuadrados, respaldada por 20 ingenieros expertos en investigación y desarrollo y procesos. Nuestras instalaciones cuentan con:

1. 6 líneas de producción SMT de Yamaha de alta velocidad

2. 4 líneas de ensamblaje DIP de precisión con soldadura por ola

3. 2 salas de pruebas especializadas de envejecimiento/quemado

4. 2 cámaras de prueba de calor húmedo alternadas de alta y baja temperatura, lo que garantiza que todas las pruebas de validación ambiental se realicen de manera integral internamente.

l Escalamiento de pedidos flexible (sin MOQ): nuestros marcos de producción ágiles están optimizados para respaldar su crecimiento. Mantenemos una política estricta de No Cantidad Mínima de Pedido (Sin MOQ), lo que nos permite manejar pruebas rápidas de prototipos, pequeñas tiradas piloto y grandes volúmenes de producción en masa con la misma precisión de élite.

l Alcance y comunicación global: nuestro equipo de ventas técnicas internacionales habla con total fluidez inglés, francés, ruso y árabe. Con una amplia experiencia en el servicio a mercados de alto nivel, incluidos Europa occidental (35 %), América del Norte (20 %) y Oceanía (20 %), comprendemos plenamente los estándares de cumplimiento de seguridad electrónica del cuidado personal a nivel mundial.

Contáctenos hoy: Envíe sus consultas personalizadas sobre el diseño de PCB del irrigador bucal, su lista de BOM o DFM a nuestro servicio de ingeniería. Nuestro equipo proporcionará un análisis completo de capacidad de fabricación y una cotización llave en mano optimizada en 24 horas.
