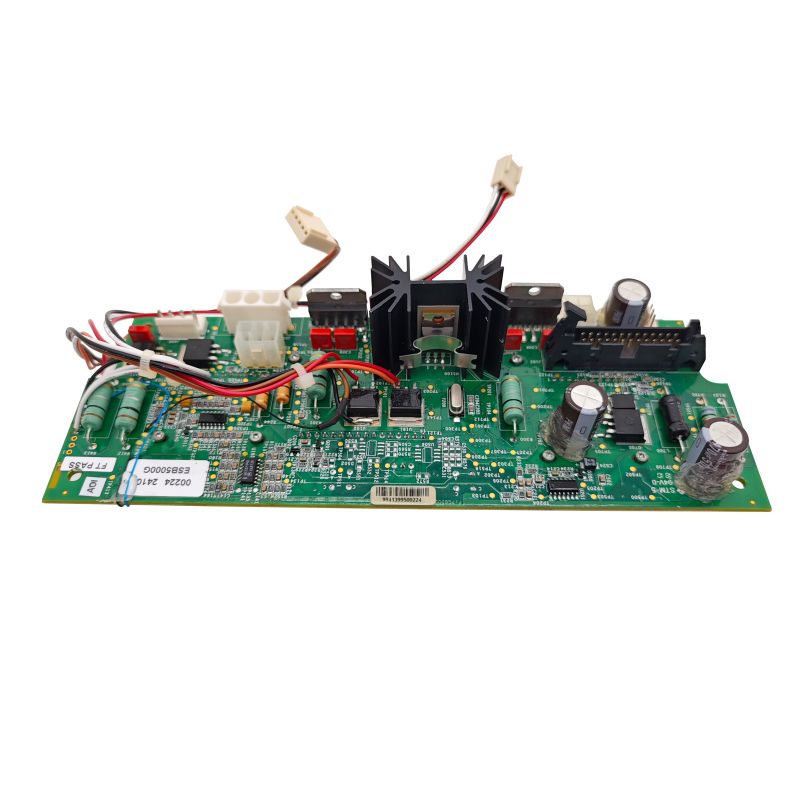

La respuesta corta: depende de su aplicación

Con 20 años de experiencia en electrónica de potencia y análisis de fallas en variadores industriales, controladores de vehículos eléctricos y servosistemas, he documentado cómo las decisiones de soldadura determinan o deshacen la confiabilidad del control del motor. Esta guía proporciona datos de ingeniería, tablas comparativas y recomendaciones probadas en campo.

La soldadura sin plomo es obligatoria para la mayoría de los productos comerciales de control de motores que se envían a mercados regulados (UE, China, Corea). Sin embargo, existen exenciones para aplicaciones automotrices bajo el capó, aeroespaciales y ciertas unidades industriales donde la confiabilidad prevalece sobre los requisitos reglamentarios.

Diferencias técnicas: soldadura con plomo y sin plomo

Comprender las propiedades del material explica por qué esta decisión es importante para los PCBA de control de motores.

Composición de aleaciones y puntos de fusión

Comparación de confiabilidad mecánica

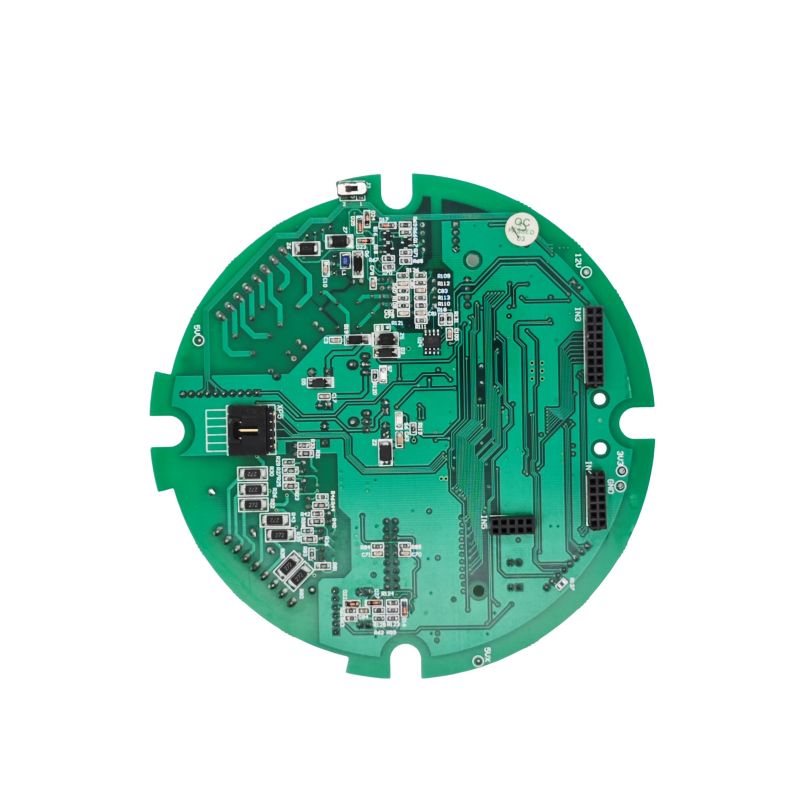

Por qué los PCBA de control de motores enfrentan desafíos de soldadura únicos

Los conjuntos de control de motores experimentan tensiones que la mayoría de los PCB nunca enfrentan. Estos tres factores hacen que la elección de la soldadura sea crítica.

1. Entornos de alta vibración

Los controladores de motor montados directamente en bombas, compresores o vehículos eléctricos experimentan una excitación mecánica continua. Un estudio documentado comparó PCBA idénticos con soldadura con plomo y sin plomo:

- Montaje con plomo:Primeras fallas después de 40 horas de vibración aleatoria de 6 g (fractura de pierna de un componente)

- Montaje sin plomo:Mismo modo de fallo después de sólo 4 horas de vibración idéntica

¿Causa? La soldadura sin plomo tiene una ductilidad reducida. Cuando la articulación no puede flexionarse, la tensión de la vibración se concentra en el cable del componente, provocando una fractura prematura.

2. Ciclismo térmico extremo

Los motores generan calor. Entonces los motores se detienen. Luego empiezan de nuevo. Un accionamiento industrial típico realiza ciclos de -40 °C a +125 °C miles de veces.

soldadura con plomoSe adapta a los desajustes de CTE (coeficiente de expansión térmica) entre los componentes y la PCB a través de la ductilidad.

soldadura sin plomoforma compuestos intermetálicos (IMC) más espesos y frágiles en la interfaz de la junta. El crecimiento excesivo de IMC debilita la interfaz y acelera la iniciación de grietas.

3. Altas corrientes y calentamiento Joule

Los PCBA de control de motores transportan corrientes continuas de 5 A a 200 A+. Cada junta de soldadura experimenta un autocalentamiento debido a las pérdidas I²R.

La principal diferencia no es la resistencia sino cómo la articulación maneja la tensión del ciclo térmico a lo largo del tiempo.

Cuándo DEBE utilizar soldadura sin plomo

Los requisitos regulatorios dejan poco margen de elección en estos escenarios.

Mercados que cumplen con RoHS

La UE, China, Corea del Sur y muchas otras jurisdicciones restringen el plomo en la electrónica al 0,1% por peso de material homogéneo. Los productos vendidos en estos mercados deben utilizar soldadura sin plomo a menos que se aplique una exención específica.

Controles de motores comerciales y de consumo

Electrodomésticos (lavadoras, ventiladores HVAC, compresores de frigoríficos)

Herramientas eléctricas con motor

Controladores comerciales de HVAC

Robótica para uso no industrial

Fabricación orientada a la exportación

Si fabrica PCBA de control de motores para distribución global, mantener líneas de producción separadas con y sin plomo crea complejidad en el inventario y riesgos de calidad. El procesamiento unificado sin plomo es la opción práctica.

Cuándo se puede justificar la soldadura con plomo (exenciones)

Ciertas aplicaciones califican para exenciones de RoHS o quedan completamente fuera del alcance regulatorio.

Electrónica automotriz debajo del capó

Exención 7(c)-I(válido hasta al menos 2026) permite el uso de plomo en productos electrónicos automotrices de alta confiabilidad donde las alternativas sin plomo carecen de confiabilidad comprobada.

Los datos del mundo real de proveedores de nivel 1 muestran:

• Las juntas sin plomo en las unidades de control del motor muestran un inicio de grietas más temprano bajo el ciclo térmico
• La formación de bigotes de estaño en acabados de estaño puro crea riesgos de cortocircuito en ECU selladas
• Muchos fabricantes de equipos originales de automóviles siguen especificando soldadura con plomo para módulos críticos para la seguridad.

Aeroespacial y militar

Exención completa. No se requiere soldadura sin plomo para aplicaciones de aviación, defensa o espaciales. Estos sectores continúan usando Sn63/Pb37 según décadas de datos de confiabilidad.

Accionamientos para motores industriales (requisitos de vida útil de más de 10 años)

Cuando un controlador de motor debe funcionar durante más de 15 años en una fábrica sin aire acondicionado (ambiente de -20 °C a +70 °C), la soldadura con plomo sigue siendo la opción conservadora. Los datos sobre fatiga térmica a largo plazo para productos sin plomo en estas condiciones aún se están desarrollando.

Equipo médico (no implantable)

Existen exenciones para muchos dispositivos electrónicos médicos donde la confiabilidad impacta directamente en la seguridad del paciente.

Piezas de reparación y reemplazo

Los PCBA de repuesto para equipos de soldadura con plomo existentes deben utilizar soldadura con plomo para mantener la compatibilidad metalúrgica con las juntas y componentes existentes.

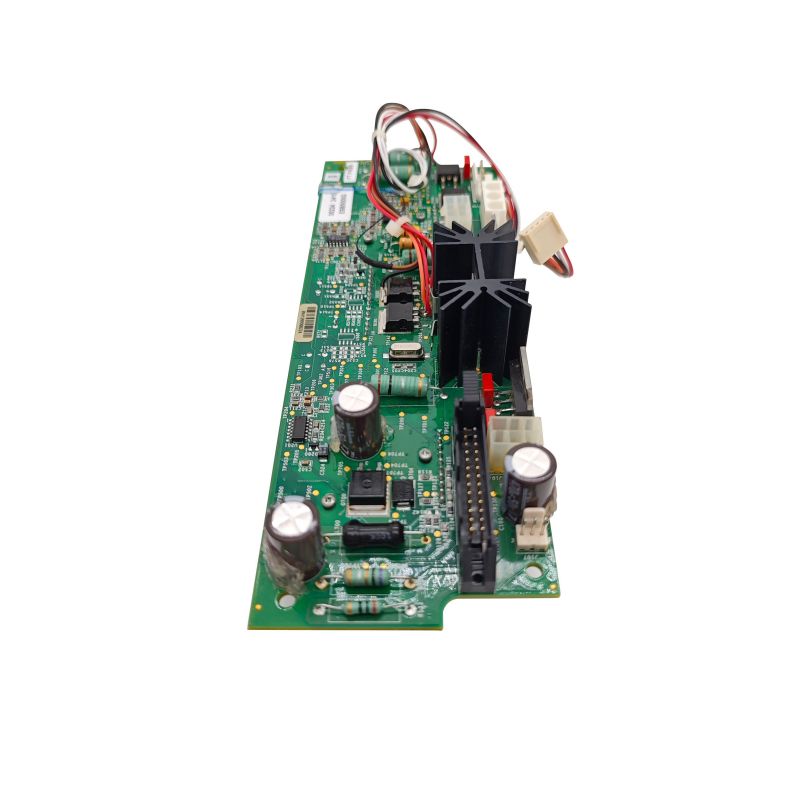

Consideraciones de componentes críticos para PCBA de control de motores

No todas las piezas toleran temperaturas de soldadura sin plomo. Estas cinco categorías requieren atención especial.

1. Componentes sensibles a la temperatura

El reflujo sin plomo alcanza su punto máximo entre 245 °C y 260 °C, sustancialmente más alto que el del plomo, entre 220 °C y 230 °C.

2. Componentes con acabados de estaño puro

Los acabados de estaño puro (comunes en componentes sin plomo) pueden desarrollar bigotes conductores con el tiempo, un riesgo crítico para los controles de motores con espacios reducidos entre componentes.

Estrategias de mitigación:

- Especificar acabados NiPdAu o estaño-bismuto mate en lugar de estaño puro

- Aplicar revestimiento conformal sobre todas las uniones soldadas.

- Evite el estaño puro en componentes en áreas de alta densidad

3. Inventario existente de componentes con plomo

El uso de componentes de soldadura con plomo (por ejemplo, cables chapados en SnPb) en un proceso de ensamblaje sin plomo creaincompatibilidad de procesos:

El acabado del componente se funde a 183°C, pero la soldadura sin plomo requiere 245°C+

El acabado del componente puede oxidarse o disolverse antes de que se forme la junta de soldadura.

Resultado: uniones poco confiables, defectos de cabeza en almohada y fallas en el campo

Regla:Utilice componentes clasificados para el proceso de soldadura que experimentarán.

Mejores prácticas para PCBA de control de motores sin plomo

Si se requiere sin plomo, estas prácticas maximizan la confiabilidad.

Selección de acabado de superficie de PCB

Recomendación:ENIG proporciona la mejor humectación y una vida útil más larga para un ensamblaje sin plomo.

Optimización del perfil de reflujo

Un perfil de reflujo sin plomo mal optimizado crea juntas frías, huecos y IMC quebradizos.

Mitigación de vibraciones para juntas sin plomo

Dada la ductilidad reducida en vibración del producto sin plomo, tome estas medidas adicionales:

1. Encapsulado / Encapsulación:Llene el recinto alrededor de los componentes de gran masa (conectores, transformadores, condensadores grandes) con compuesto de relleno de silicona o uretano. Esto transfiere la tensión de vibración lejos de las uniones soldadas.

2. Componentes pegados:Utilice adhesivo epóxico o de silicona debajo de dispositivos grandes de montaje en superficie (inductores, condensadores de aluminio).

3. Reducir la altura de separación de los componentes:Los componentes altos con cables largos actúan como palancas vibratorias. Especifique componentes de bajo perfil siempre que sea posible.

Preguntas frecuentes sobre PCBA de control de motores

A continuación se presentan tres preguntas técnicas de diseñadores de motores e ingenieros de fabricación.

P1: Estoy diseñando un controlador de motor de vehículo eléctrico para un proveedor automotriz de nivel 1. ¿Puedo utilizar soldadura sin plomo?

A:Sí, pero con importantes pruebas de calificación. La mayoría de los proveedores automotrices de nivel 1 utilizan actualmente soldadura sin plomo para nuevos diseños porque se requiere el cumplimiento de RoHS para los vehículos del mercado de la UE. Sin embargo, existen exenciones para los dispositivos electrónicos debajo del capó donde los datos de confiabilidad sin plomo permanecen incompletos.

Su plan de calificación debe incluir:

Consejos prácticos:Muchos fabricantes de equipos originales de automóviles siguen especificando soldadura con plomo para las ECU debajo del capó utilizando la exención RoHS existente. Hable con su cliente antes de comprometerse con productos sin plomo. Si el uso sin plomo es obligatorio, especifique el acabado superficial ENIG y el revestimiento conformado para todos los ensamblajes.

P2: Mi motor industrial falló después de 18 meses con juntas de soldadura agrietadas en los seis MOSFET de potencia. El conjunto utiliza soldadura sin plomo SAC305. ¿Qué salió mal?

A:Esta es una falla clásica por fatiga térmica. Aquí está la secuencia de diagnóstico:

Paso 1: examina las ubicaciones de las grietas:Bajo un microscopio, observe la interfaz entre el cable MOSFET y el filete de soldadura. Si la grieta corre a lo largo de la capa de compuesto intermetálico (IMC), el IMC se volvió demasiado grueso durante el reflujo.

Paso 2: revise su perfil de reflujo:Para SAC305, el tiempo por encima del líquido (TAL) debe ser de 60 a 90 segundos como máximo. Si su TAL excedió los 120 segundos, el espesor del IMC puede exceder los 10 µm (la zona frágil comienza por encima de los 5 µm).

Paso 3: mida el aumento de temperatura en la almohadilla de drenaje MOSFET:Con una cámara de infrarrojos, mida la temperatura de la almohadilla a plena carga. Si supera los 110°C, el delta del ciclo térmico (ΔT) es demasiado grande.

Paso 4: verifique el montaje en un solo punto:Los MOSFET de potencia con almohadillas térmicas grandes (DPAK, D2PAK, TO-263) que carecen de vías térmicas o tienen huecos debajo de la almohadilla experimentan puntos calientes. Realice una radiografía de las articulaciones; los huecos de más del 25 % del área de la almohadilla son inaceptables.

Correcciones recomendadas (en orden de prioridad):

1. Reducir ΔT:Agregue un disipador de calor o mejore el flujo de aire para mantener las almohadillas MOSFET por debajo de 90 °C a plena carga.

2. Agregar vías térmicas:Debajo de cada almohadilla MOSFET, coloque una serie de vías de 0,3 mm (llenas y tapadas) para atraer calor al plano de tierra de la PCB.

3. Utilice una aleación baja en plata:Considere SAC105 (1% Ag) en lugar de SAC305. Un menor contenido de plata aumenta la ductilidad y la resistencia a la fatiga térmica a costa de un punto de fusión ligeramente más alto.

4. Coloca los MOSFET:Aplique compuesto de encapsulado térmicamente conductor sobre los MOSFET. Esto amortigua el estrés del ciclo térmico y transfiere calor.

P3: Necesito reparar una PCBA de control de motor que originalmente usaba soldadura con plomo. ¿Puedo utilizar soldadura sin plomo para la reparación?

A:Técnicamente sí, pero no recomendado. He aquí por qué:

Problema 1 - Metalurgia mixta:La soldadura sin plomo (SAC305) no se mezcla bien con la soldadura con plomo residual (Sn63/Pb37). La aleación resultante tiene un punto de fusión impredecible (normalmente entre 190 °C y 210 °C) y forma uniones débiles y granuladas propensas a agrietarse.

Problema 2 - Conflicto de temperatura:Para que la soldadura sin plomo fluya correctamente, necesita una punta de soldador de 370 °C a 400 °C. Esta temperatura puede:

Delamine la almohadilla de PCB del sustrato FR4

Dañar los componentes adyacentes (especialmente los condensadores electrolíticos)

Derretir los conectores de plástico cercanos.

Protocolo de reparación recomendado:

Si debe usar sin plomo en un tablero con plomo:Retire el 100% de la soldadura existente del área de reparación utilizando una estación de desoldadura al vacío. Inspeccione con aumento: cualquier soldadura con plomo residual contaminará la nueva unión. Luego proceda a soldar sin plomo a 370°C con fundente activo.

Matriz de decisiones: PCBA con plomo versus sin plomo para control de motores

Utilice esta tabla para guiar su elección de soldadura.

La soldadura sin plomo es un requisito legal para la mayoría de los PCBA de control de motores enviados a mercados regulados. Sin embargo, las propiedades de los materiales de las aleaciones sin plomo (mayor fragilidad, formación de IMC más espesa, riesgo de bigotes de estaño) crean preocupaciones reales de confiabilidad en aplicaciones de alta vibración y ciclos térmicos.

Para aplicaciones obligatorias sin plomo:

Utilice el acabado superficial ENIG para una mejor humectación.

Controle cuidadosamente el perfil de reflujo (TAL 60-90 segundos, pico 245-260°C)

Agregue encapsulado o adhesivo para componentes de gran masa

Aplique un revestimiento conformado para mitigar los bigotes de estaño.

Para aplicaciones que califican para exenciones (bajo el capó de automóviles, industriales de más de 10 años, aeroespaciales, médicas):

- La soldadura con plomo (Sn63/Pb37) sigue siendo el estándar de confiabilidad

- La combinación de ductilidad, resistencia a las vibraciones y décadas de datos de campo es difícil de reemplazar

Para reparaciones:Haga coincidir la aleación de soldadura original. La metalurgia mixta crea uniones impredecibles y poco fiables.

En última instancia, la decisión equilibra el cumplimiento normativo con la confiabilidad del campo. Para productos de consumo con una vida útil esperada de 3 a 5 años, el producto sin plomo es maduro y confiable. Para controles de motores críticos para la seguridad o de larga duración, busque la exención y utilice soldadura con plomo.
