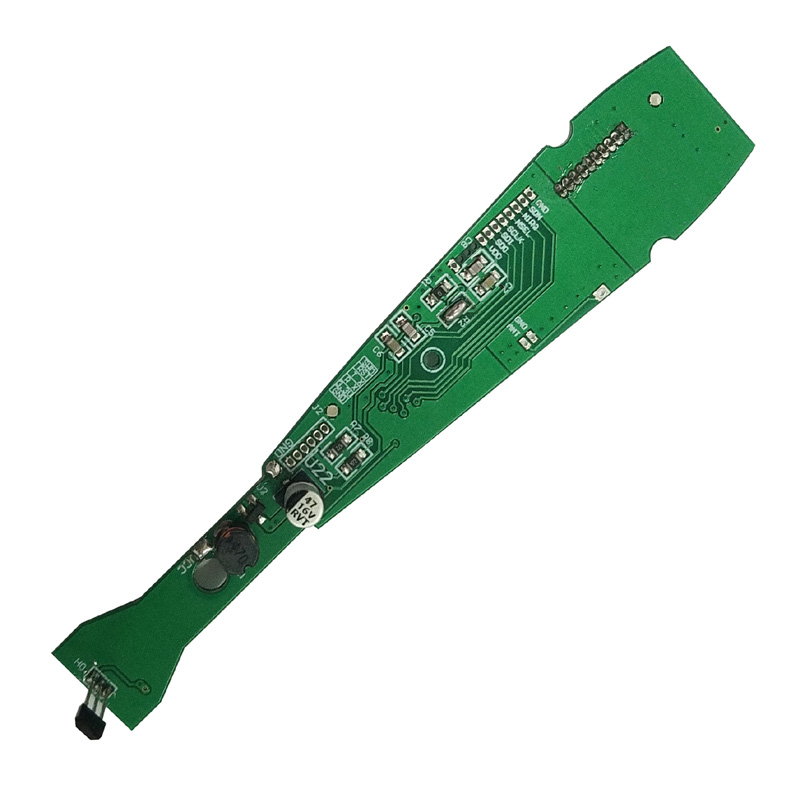

PCBA para coche teledirigido

Diferenciadores principales para PCBA de coches RC

No todos los diseños de PCBA para coches RC funcionan igual. Seis factores crean la verdadera diferencia.

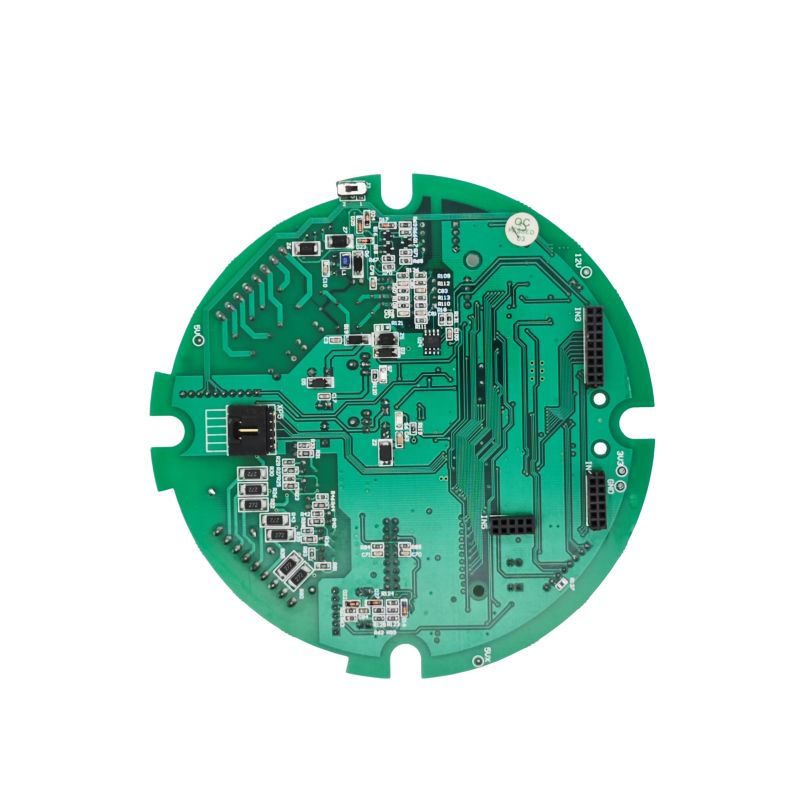

Etapa de accionamiento del motor: donde fallan la mayoría de los diseños

Hacedor de diferencia: Una PCBA para automóvil RC de nivel aficionado utiliza controladores MOSFET de lado alto y lado bajo separados con tiempo muerto programable. Las tablas de juguete utilizan circuitos integrados de medio puente integrados que se sobrecalientan en 2 minutos de uso todoterreno.

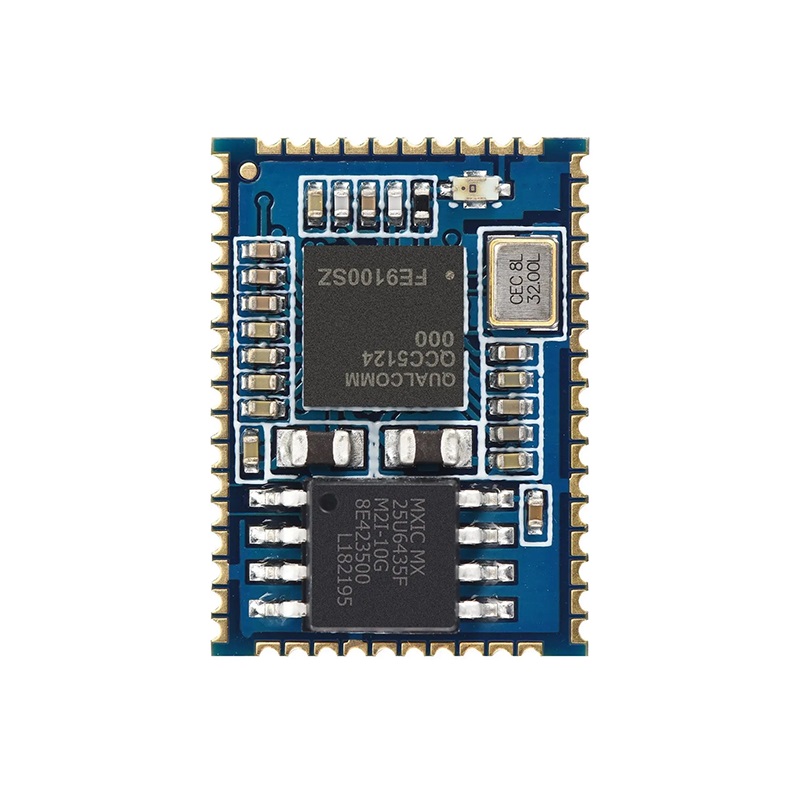

Sensibilidad y selectividad del receptor de radio

Hacedor de diferencia: Una PCBA para automóvil RC de calidad incluye un LNA (amplificador de bajo ruido) separado antes del IC del receptor. Esto añade 15 dB de ganancia sin degradar la figura de ruido, lo que permite un control a más de 300 metros.

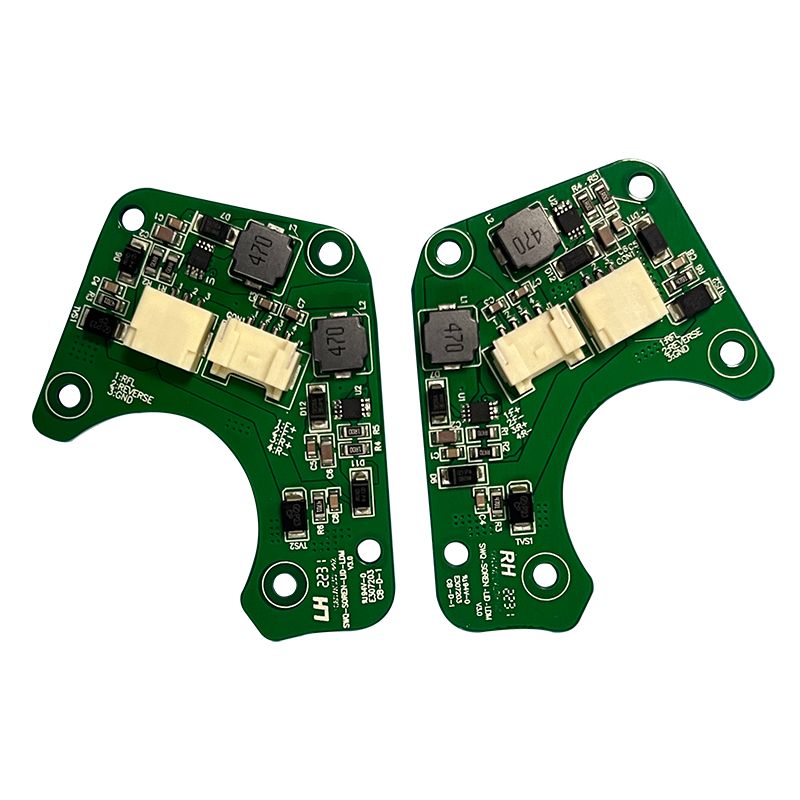

Diferencias de administración de energía que importan

La estabilidad del voltaje bajo carga del motor determina si la PCBA del automóvil RC se reinicia durante una aceleración fuerte.

Entrada y regulación de batería

Diferencia crítica: La MCU en la PCBA de un automóvil RC debe permanecer activa durante las paradas del motor que reducen el voltaje de la batería de 8,4 V a 5,0 V durante 10 milisegundos. Utilice un elevador reductor o un banco de condensadores grande (1000 µF bajo-ESC) en el riel de 5 V.

Rendimiento del BEC (circuito eliminador de batería)

Diferencias de diseño y blindaje

La PCBA del coche RC funciona dentro de un chasis de plástico con motores, cables y engranajes giratorios. El ruido está por todas partes.

Técnicas de aislamiento de ruido

Hacedor de diferencia: Una PCBA para automóvil RC de calidad coloca la sección de RF en una isla de tierra separada conectada a tierra principal en un único punto cerca del terminal negativo de la batería.

Colocación de cristales y osciladores

- Mantenga el cristal de 27 MHz (o TCXO para 2,4 GHz) al menos a 15 mm de los cables del motor.

- No hay rastros digitales corriendo bajo el cristal.

- Anillo protector de tierra alrededor del oscilador (mediante costura cada 2 mm)

- Condensadores de carga adaptados a la especificación del cristal (±5 pF)

Diferencias de firmware y bucle de control

El hardware por sí solo no marca la diferencia. El algoritmo de control distingue los coches que responden bien de los lentos.

Curvas de aceleración y dirección

Implementación: La MCU PCBA del automóvil RC debe ejecutar bucles PID a un mínimo de 1 kHz. Los bucles de 100 Hz producen un retraso notable. Utilice un Cortex-M4 o similar con hardware de acumulación múltiple.

A prueba de fallos y telemetría

- A prueba de fallos de pérdida de señal-- Ponga el acelerador a cero después de 0,5 segundos sin paquetes

- A prueba de fallos de batería baja-- Reduzca el acelerador al 50% a 6,0 V, corte a 5,5 V

- Telemetría opcional-- Voltaje de la batería, temperatura del motor, RSSI enviado de vuelta al transmisor

Una PCBA para automóvil RC de calidad implementa la seguridad contra fallas en el hardware (comparador separado) no solo en el software. Si la MCU se bloquea, el hardware pone el acelerador a cero.

Tolerancias de producción y pruebas

La producción en masa revela diferencias. Las tolerancias estrictas crean un rendimiento consistente.

Especificaciones críticas de producción

Protocolo de pruebas funcionales

Cada PCBA de coche RC debe pasar:

1. Prueba de motor sin carga-- Corriente < 1A, sin ruido audible

2. prueba de calado-- 30A durante 2 segundos, sin apagado térmico

3. prueba de alcance-- 100 metros en campo abierto con antena bajada

4. prueba de interferencia-- Opere 10 tableros simultáneamente, sin choque de canales

Preguntas frecuentes: preguntas comunes sobre las diferencias de PCBA de automóviles RC

P1: ¿Por qué algunos diseños de PCBA de automóviles RC pierden el emparejamiento después de un accidente, mientras que otros no?

A:La diferencia es la tensión mecánica sobre el oscilador de cristal. Un choque que detiene el automóvil repentinamente crea un pulso de desaceleración de 200 a 500 G. Este choque cambia la frecuencia de resonancia del cristal de cuarzo de dos maneras:

Cambio de frecuencia debido al estrés mecánico.-- El cristal en bruto se deforma temporalmente bajo la fuerza G, cambiando su frecuencia de resonancia paralela hasta en 150 ppm. Si el PLL del receptor no puede rastrear este cambio (la mayoría de los diseños de bajo costo tienen un rango de captura de 50 ppm), la PCBA del automóvil RC pierde el bloqueo y nunca vuelve a adquirirlo porque el cristal deformado ahora tiene un desplazamiento permanente.

Microfracturas de juntas de soldadura-- Los cristales pequeños HC-49S (comunes en los juguetes RC) tienen carcasas de metal pesado. Por debajo de 500 G, la inercia de la carcasa tensa las uniones soldadas. Una microgrieta que pasa la inspección visual crea un contacto intermitente. La PCBA del coche RC se enciende (el cristal funciona con baja vibración) pero falla tan pronto como el motor vibra.

Solución en calidad PCBA para coche RC:

- Utilice un oscilador MEMS (SiTime o similar) en lugar de cuarzo. Los dispositivos MEMS sobreviven 50.000 G y consumen menos energía.

- Si el cuarzo es obligatorio, utilice un paquete cerámico de 3,2×2,5 mm (no HC-49S) con soldadura de cuatro puntos.

- Agregue epoxi de relleno debajo del oscilador (un cordón de 0,5 mm en dos bordes absorbe los golpes).

Una PCBA para automóvil RC bien diseñada sobrevive repetidas caídas desde 1 metro sobre concreto sin perder adherencia. Pruebe dejando caer el automóvil ensamblado 20 veces desde 1 metro y luego verifique el alcance. Los diseños baratos fallan en la caída 3 o 4.

P2: ¿Cómo afecta la configuración de la unidad de compuerta MOSFET al rendimiento de la PCBA del automóvil RC con aceleración parcial?

A:El acelerador parcial (ciclo de trabajo del 10 al 40%) es donde la mayoría de los diseños de PCBA de automóviles RC revelan sus debilidades. Dominan dos parámetros de accionamiento de puerta:

Carga de puerta y meseta de Miller-- Cuando un MOSFET cambia con aceleración parcial, pasa más tiempo en la región lineal (meseta de Miller) donde aún no se alcanza Rds(on). Un MOSFET con carga total de puerta alta (Qg > 50 nC) tarda entre 200 y 300 ns en encenderse por completo. Con una aceleración del 10% (20 kHz PWM, 5 µs de tiempo de encendido), el MOSFET solo está completamente mejorado durante 4,7 µs. Los 300 ns restantes en la región lineal disipan el calor como (I × V). A 20 A, esto es 20 A × 6 V = 120 W durante 300 ns por ciclo, suficiente para elevar la temperatura de la unión 40 °C por encima de la temperatura ambiente en 30 segundos.

Valor de la resistencia de puerta-- Los diseños de PCBA de coches RC de juguete utilizan una única resistencia de compuerta de 100 Ω para mayor simplicidad. Esto crea tiempos de subida de 500 ns. Los diseños de calidad utilizan resistencias de encendido y apagado independientes: encendido de 10 Ω (rápido) y apagado de 100 Ω (más lento para reducir el timbre). Esto produce un tiempo de subida de 100 ns, lo que reduce drásticamente las pérdidas de la región lineal.

Diferencia de medida-- Pruebe haciendo funcionar la PCBA del automóvil RC al 25% de aceleración en un dinamómetro durante 10 minutos. Un diseño deficiente mostrará una temperatura del motor de 90 °C y una caja MOSFET de 110 °C. Un diseño de calidad (MOSFET de bajo Qg, resistencias de compuerta separadas) hace funcionar el motor a 60 °C, el MOSFET a 70 °C. La placa más fría dura 5 veces más.

P3: ¿Cuál es la diferencia en el diseño de la antena entre una PCBA para automóvil RC de 100 metros y una versión de 300 metros?

A:Tres elementos de diseño de antena crean una diferencia de 200 metros mientras se utiliza la misma potencia de transmisor de 2,4 GHz (límite legal de 100 mW):

Tipo de antena y eficiencia.-- Una antena de rastreo de PCB (F invertida) en una placa FR-4 estándar de 1,6 mm logra una eficiencia del 40 al 50 % (ganancia de -3 a -4 dBi). La misma PCBA para automóvil RC con un monopolo externo de 1/4 de onda (cable de 31 mm) logra una eficiencia del 70 al 80 % (-1,5 dBi). Una antena con chip cerámico (por ejemplo, Johanson 2450AT18) con una red de adaptación sintonizada alcanza una eficiencia del 60 al 65 %. Para un alcance de 300 metros, utilice una antena monopolo colocada verticalmente (no enrollada dentro del chasis).

Tamaño del plano de tierra-- El plano de tierra de la antena (contrapeso) debe tener al menos λ/4 (31 mm) de longitud. Los diseños de PCBA de coches RC de calidad reservan un área de tierra sólida de 35 × 40 mm debajo de la sección de RF. Los tableros de juguete colocan la antena cerca de la batería o del motor, reduciendo el plano de tierra efectivo a 15 mm. Esto desafina la antena a 2,45 GHz; la resonancia real cambia a 2,6 GHz, perdiendo 10 dB de sensibilidad.

Impedancia de la línea de alimentación-- Una antena monopolo requiere una línea de transmisión de 50Ω desde el RF IC hasta el punto de alimentación de la antena. Esto significa una pista de 1,5 mm de ancho en FR-4 (microstrip) de 1,6 mm con un plano de tierra continuo debajo. La PCBA para automóvil RC de calidad utiliza una traza de 50 Ω con vías de tierra en ambos lados. Los tableros de juguete dirigen la antena a través de una traza de 10 mm de largo y 0,3 mm (120 Ω) con ranuras en el plano de tierra, lo que crea una falta de coincidencia de impedancia que refleja el 40 % de la potencia transmitida.

Verificación-- Solicite a su proveedor de PCBA un gráfico de Smith que muestre la impedancia de la antena a 2,45 GHz. Un buen diseño muestra 50Ω ± 5Ω. Un diseño deficiente muestra 30 Ω u 80 Ω. Esa única medición predice la diferencia de rango con mayor precisión que cualquier simulación.

Tabla comparativa: PCBA para coches RC de juguete y hobby

Una PCBA para automóvil RC superior no se trata de componentes costosos. Se trata de un accionamiento de puerta correcto, un diseño de antena adecuado, hardware a prueba de fallos y tolerancias de producción estrictas. Concéntrese en las pérdidas de conmutación de MOSFET y el tamaño del plano de tierra de RF: estas dos áreas producen la diferencia más notable en la conducción en el mundo real.
