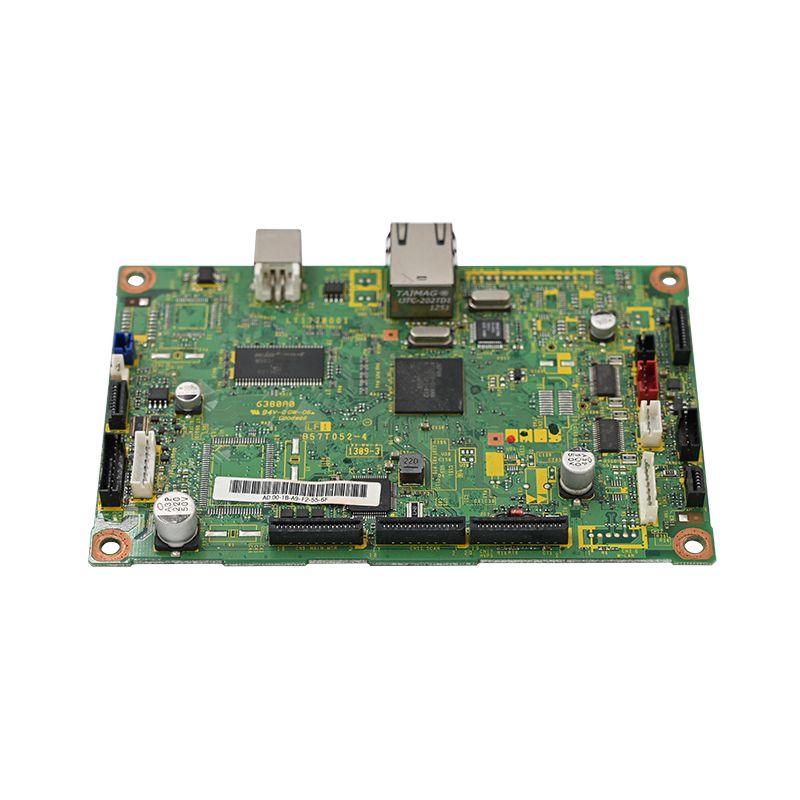

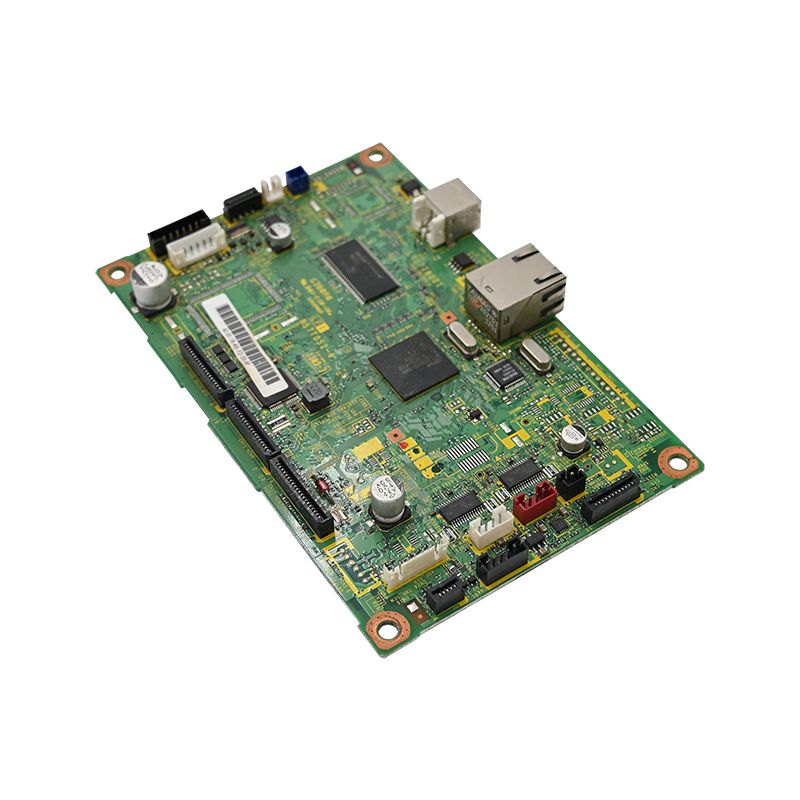

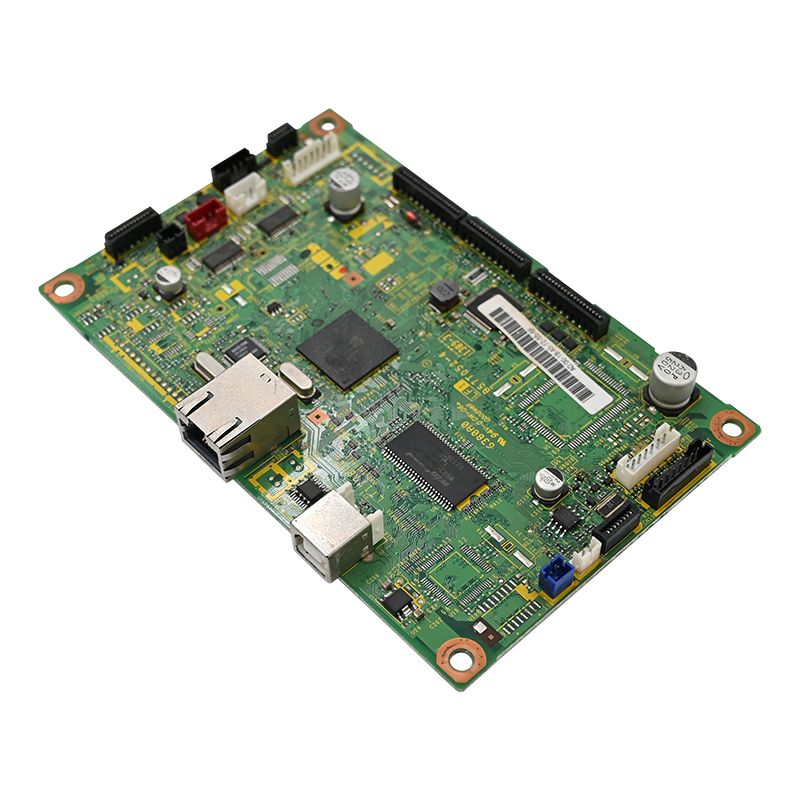

Escáner Obd PCBA

A medida que los vehículos se vuelven cada vez más informatizados, la demanda de escáneres OBD2 (diagnóstico a bordo) duraderos y de alta precisión continúa creciendo. En Unixplore Electronics, brindamos un servicio integral de fabricación de PCBA para escáner OBD2, desde el diseño de PCB y el abastecimiento de componentes hasta el ensamblaje, las pruebas y el recubrimiento conforme.

Con más de una década de experiencia en el sector de la electrónica automotriz, nuestras soluciones PCBA de escáner OBD2 están diseñadas para resistir los entornos hostiles de los talleres de reparación de automóviles y los compartimentos de motores.

¿Por qué elegir Unixplore para su PCBA de escáner OBD2?

• Calidad de grado automotriz: Nuestras placas están construidas con componentes clasificados para temperaturas de -40 °C a +105 °C, lo que garantiza el funcionamiento bajo temperaturas extremas del capó.
• Fabricación llave en mano: ofrecemos un servicio integral que incluye ensamblaje SMT, pruebas funcionales y construcción de cajas.
• Enfoque en confiabilidad: las características incluyen un diseño de PCB de 4 capas para la integridad de la señal, un revestimiento conforme para la protección contra la corrosión y pruebas rigurosas en circuito (ICT).
• Excelencia certificada: Nuestras instalaciones cuentan con la certificación ISO 9001:2015 y cumplen con los estándares IPC-610E.

Especificaciones principales de nuestro escáner OBD2 PCBA

Nuestras placas de escáner OBD2 profesionales están diseñadas con parámetros no negociables para garantizar la compatibilidad con vehículos de 1996 a la actualidad (tanto de gasolina como diésel).

Lista de materiales recomendada y abastecimiento de componentes

Utilizamos únicamente componentes premium procedentes de distribuidores autorizados para garantizar la longevidad y el rendimiento.

• Transceptores: transceptor CAN de grado automotriz + transceptor compatible con ISO9141/KWP2000 para una comunicación de bus sólida.

• Protección: matriz de diodos de supresión de voltaje transitorio para protección contra descarga de carga.

• Conectividad: conector macho OBD2 de 16 pines, chapado en oro con pestillo de bloqueo (evita la oxidación por contacto y garantiza confiabilidad a largo plazo durante ciclos de enchufe frecuentes).

• Regulador de voltaje: El regulador de baja caída de 5 V/400 mA de grado automotriz garantiza un suministro de energía estable.

Nuestro proceso de fabricación: calidad sin compromisos

Seguimos un estricto flujo de fabricación para minimizar las fallas en el campo y las devoluciones en garantía.

1. Diseño de PCB e integridad de la señal

• Conexión a tierra en estrella: las tierras analógicas y digitales están separadas y unidas en un solo punto cerca de la fuente de alimentación para reducir el ruido.

• Control de impedancia: las trazas CAN_H/CAN_L son paralelas y coinciden en longitud (120 Ω ±10 % de impedancia diferencial).

• Colocación de ESD: Los componentes de protección se colocan a 5 mm de las clavijas del conector OBD2 para una seguridad óptima.

2. Montaje y soldadura

• Soldadura sin plomo: uso de soldadura SAC305 para cumplir con RoHS.

• Conectores de orificio pasante: Especificados para el conector OBD2 de 16 pines para evitar grietas después de ciclos de enchufe repetidos.

• Revestimiento conformado: se aplica un revestimiento acrílico o de silicona para proteger contra la humedad y los goteos químicos.

3. Pruebas en circuito (TIC) y calibración

Cada PCBA del escáner OBD2 debe pasar un protocolo riguroso antes del envío:

• Prueba de continuidad: comprueba si hay cortocircuitos en los 16 pines.

• Prueba de apretón de manos: recorre CAN, KWP y J1850 mediante un simulador de vehículo programable.

• Comprobación de consumo de corriente: se verifica que sea <70 mA cuando está inactivo (encendido apagado) para evitar que se agote la batería del automóvil.

Modos de falla comunes y nuestra prevención

Servicios de valor agregado: integración Bluetooth/WiFi

Agregar conectividad inalámbrica a los escáneres OBD2 a menudo genera desafíos de EMC. Contamos con la experiencia en ingeniería para integrar Bluetooth/WiFi con éxito y al mismo tiempo cumplir con los estándares EMC automotrices (por ejemplo, CISPR 25).

Aislamiento físico: la sección inalámbrica está aislada de los rastros CAN para minimizar las interferencias.
Alimentación separada: regulador de voltaje dedicado para el módulo inalámbrico para evitar el acoplamiento de ruido.
Cuentas de ferrita y bobinas de modo común: se utilizan en entradas de energía y líneas CAN para suprimir las emisiones y garantizar la integridad de la señal.

Acerca de la electrónica Unixplore

• Fundada en 2011, Unixplore Electronics Co., Ltd. es un proveedor líder de servicios integrales de fabricación electrónica por contrato llave en mano.

• Capacidad de fábrica: Más de 3000 m2 de fábrica con 6 líneas SMT y 4 líneas DIP.

• Producción anual: más de 1.500.000 piezas de PCBA y 150.000 juegos de productos terminados.

• Alcance global: Exportamos a Norteamérica, Europa y Oceanía.

¿Listo para lanzar su proyecto de escáner OBD2?

• Sin cantidad mínima de pedido (SIN MOQ)
• Consulta técnica gratuita y revisión DFM
• Envío de prototipos en tan solo 72 horas

No permita que sus productos de diagnóstico automotriz se queden estancados en la etapa de diseño. Con más de una década de experiencia en la fabricación de PCBA para electrónica automotriz, Unixplore lo ayuda a transformar rápidamente sus diseños en productos de alta calidad listos para la producción en masa.
