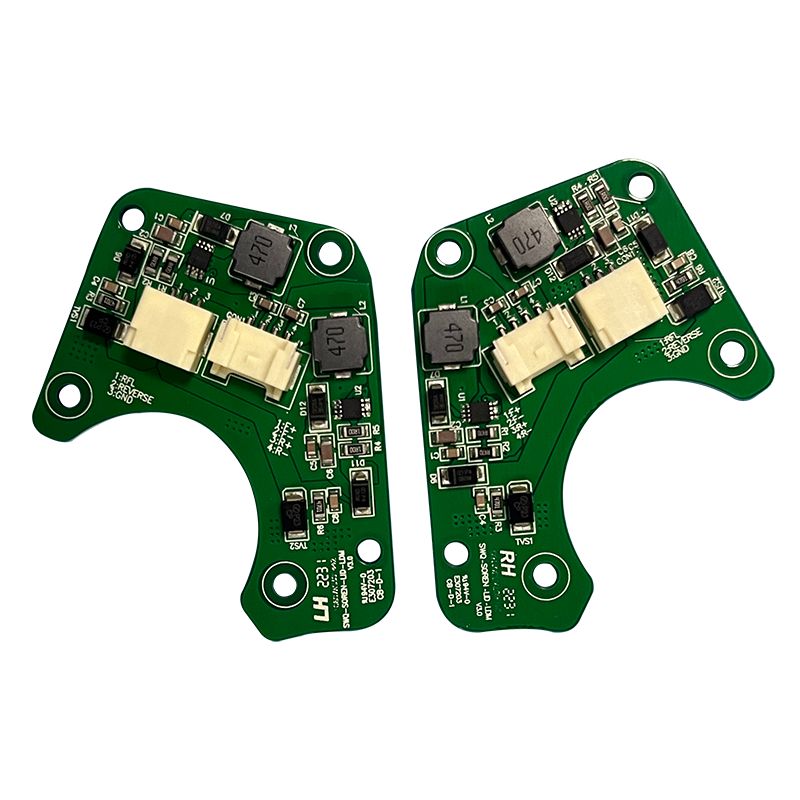

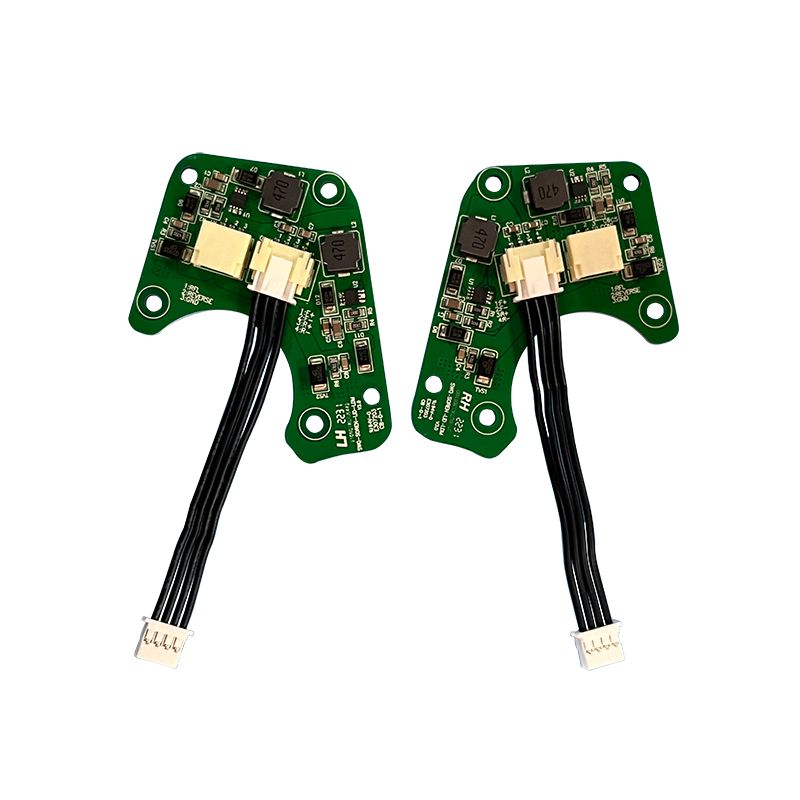

Fuente de alimentación PCBA para luz trasera de automóvil

Unixplore Electronics es una empresa china que se ha centrado en la creación y producción de PCBA de fuente de alimentación de primera clase para luces traseras de automóviles desde 2008. Contamos con certificaciones según los estándares de ensamblaje de PCB ISO9001:2015 e IPC-610E.

Modelo:UE-179

Enviar Consulta

Descripción del Producto

¿Qué es la fuente de alimentación PCBA para la luz trasera del automóvil?

Unixplore Electronics se ha dedicado a la alta calidad.PSuministro de energía PCBA para luz trasera de automóvil Diseño y fabricación desde que construimos en 2011.

Una fuente de alimentación PCBA para la luz trasera de un automóvil es una placa de circuito que se encarga de proporcionar energía a la luz trasera de un vehículo.

Normalmente, una PCBA de fuente de alimentación para automóvil consta de varios componentes que incluyen un regulador de voltaje, condensadores de acoplamiento y rectificadores. El regulador de voltaje se encarga de regular el voltaje de la potencia entregada a la luz trasera. Esto garantiza la estabilidad de la energía suministrada a la luz trasera, independientemente de las fluctuaciones en el voltaje del sistema eléctrico del vehículo.

Los condensadores de acoplamiento ayudan a filtrar cualquier ruido no deseado y contribuyen a la estabilidad de la entrega de energía.

Los rectificadores convierten la energía CA (corriente alterna) que suministra la batería del automóvil en energía CC (corriente continua) que puede ser utilizada por la luz trasera.

Se pueden incluir otras características en la PCBA de la fuente de alimentación para proteger los componentes del circuito contra picos y sobretensiones de voltaje.

La fuente de alimentación PCBA para la luz trasera de un automóvil generalmente está diseñada para soportar el entorno hostil y exigente de las aplicaciones automotrices, incluidos amplios rangos de temperatura y vibraciones continuas.

Las técnicas de fabricación avanzadas y los pasos de control de calidad involucrados en la producción de tales PCBA de fuente de alimentación los hacen lo suficientemente confiables como para proporcionar energía a la luz trasera del automóvil con alta eficiencia, asegurando longevidad y durabilidad.

Unixplore proporciona un servicio llave en mano integral para suEMSyensamblaje de PCBproyectos. No dude en contactarnos para la construcción de su tablero, podemos hacer una cotización en 24 horas después de recibir suarchivo gerberylista de materiales!

Fuente de alimentación PCBA para la fabricación de luces traseras de automóviles

* Archivo Gerber y lista BOM proporcionada por el cliente
* PCB en blanco fabricado, componentes comprados por nosotros.
* Fabricación de PCB con piezas completamente ensambladas.
* Función 100% probada correctamente antes del envío
* Cumple con RoHS, proceso de fabricación sin plomo.
* Entrega rápida, con paquete ESD independiente
* Servicio integral de fabricación electrónica para diseño de PCB, diseño de PCB, fabricación de PCB, adquisición de componentes, ensamblaje SMT y DIP de PCB, programación de IC, prueba de funcionamiento, embalaje y entrega.

Capacidad de ensamblaje de PCB y PCB de Unixplore

Parámetro	Capacidad
Capas	1-40 capas
Tipo de montaje	Orificio pasante (THT), montaje en superficie (SMT), mixto (THT+SMT)
Tamaño mínimo de componente	0201(01005 Métrico)
Tamaño máximo de componente	2,0 x 2,0 x 0,4 pulgadas (50 mm x 50 mm x 10 mm)
Tipos de paquetes de componentes	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Paso mínimo del pad	0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Ancho mínimo de seguimiento	0,10 mm (4 mil)
Despacho mínimo de seguimiento	0,10 mm (4 mil)
Tamaño mínimo de perforación	0,15 mm (6 mil)
Tamaño máximo del tablero	18 x 24 pulgadas (457 mm x 610 mm)
Espesor del tablero	0,0078 pulg. (0,2 mm) a 0,236 pulg. (6 mm)
Material del tablero	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminio, Alta Frecuencia, FPC, Rigid-Flex, Rogers, etc.
Acabado de la superficie	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Tipo de pasta de soldadura	Con plomo o sin plomo
Espesor de cobre	0,5 onzas – 5 onzas
Proceso de ensamblaje	Soldadura por reflujo, soldadura por ola, soldadura manual
Métodos de inspección	Inspección óptica automatizada (AOI), rayos X, inspección visual
Métodos de prueba internos	Prueba funcional, prueba de sonda, prueba de envejecimiento, prueba de temperatura alta y baja
Tiempo de respuesta	Muestreo: de 24 horas a 7 días, ejecución masiva: de 10 a 30 días
Estándares de ensamblaje de PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E clase II

Servicio EMS de valor añadido de Unixplore

● Servicio de preprogramación IC con archivo en formato deMALEFICIO,DUENDEyPAPELERA.
● Fuente de alimentación PCBA para luz trasera de automóvil para vehículo eléctrico Dispositivo de prueba de función personalizado según los requisitos de prueba del cliente
● Servicio de construcción de cajas que incluye producción de piezas y moldes de cajas de plástico y metal.
● Recubrimiento conformal que incluye recubrimiento de laca selectiva y encapsulado de resina epoxi.
● Arnés de cables y conjunto de cables
● Ensamblaje del producto terminado que incluye caja, pantalla, interruptor de membrana, etiquetado y embalaje personalizado de cartón o caja minorista.
● Varias pruebas de terceros para PCBA están disponibles a pedido
● Asistencia para la certificación de productos

Procedimiento de producción de PCBA

1.Impresión automática de pasta de soldar
2.impresión de pasta de soldadura realizada
3.Recogida y colocación SMT
4.Recogida y colocación SMT realizadas
5.listo para soldadura por reflujo
6.soldadura de reflujo hecha
7.listo para AOI
8.Proceso de inspección AOI
9.Colocación de componentes THT
10.proceso de soldadura por ola
11.Montaje THT realizado
12.Inspección AOI para montaje THT
13.programación de circuitos integrados
14.prueba de funcionamiento
15.Control de calidad y reparación
16.Proceso de recubrimiento conforme a PCBA
17.embalaje ESD
18.Listo para enviar

embalaje

Para PCBA

Power Supply PCBA for Automobile Rear Light

Para producto terminado
