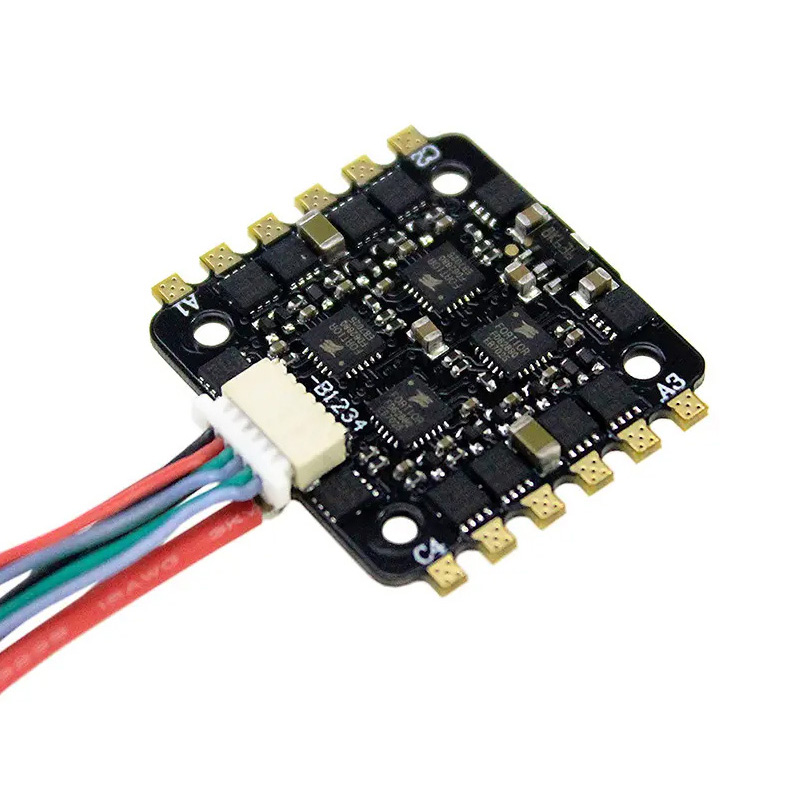

Con 20 años de experiencia en electrónica aeroespacial y análisis de fallas, he documentado las prácticas de diseño específicas que separan los ensamblajes aptos para volar del hardware conectado a tierra. Esta guía cubre la selección de materiales, la gestión térmica, los requisitos de certificación y los parámetros probados en campo para PCBA de iluminación de aeronaves.
Tipos de sistemas de iluminación de aeronaves
La iluminación de aeronaves se divide en distintas categorías, cada una con requisitos de PCBA únicos.
Tipo de iluminaciónFunciónModo de operaciónRequisito críticoLuces de navegaciónIndicación de posición (rojo/verde/blanco)Encendido constanteFiabilidad, precisión de colorLuces anticolisión (estroboscópicas)Parpadeo de alta intensidadPatrón de luz estroboscópica dualManejo de corriente máxima, precisión de sincronizaciónLuces de balizaAdvertencia de motor/estructura de aviónParpadeo de 1Hz Durabilidad del ciclo térmicoLuces de aterrizajeIluminación de la pista durante el aterrizajeAlta potencia bajo demandaEmisión de lúmenes extrema, calor disipaciónLuces de cabina/ventanaAmbiente del pasajero, lecturaRegulable, ajustable en colorCumplimiento EMI, atenuación suave
Especificaciones técnicas básicas
Requisitos ambientales
ParámetroInterior de la aeronaveExterior de la aeronave (ala/cola)Temperatura de funcionamiento-15°C a +70°C-55°C a +85°CTemperatura de almacenamiento-40°C a +85°C-55°C a +125°CHumedad0% a 95% sin condensación0% a 100% con condensaciónAltitud (en funcionamiento)40,000 pies máx.55,000 pies Vibración máxima (aleatoria) 0,2 g a 5 g RMS 5 g a 15 g RMS
Especificaciones de entrada de energía
ParámetroValor típicoNotas Alimentación primaria28 V CC (nominal)Rango de 18 V a 32 V según MIL-STD-704 Alimentación de CA (sistemas de cabina)115 V CA/400 Hz Para sistemas basados en fluorescentes Tolerancia de calidad de energía ±10 % constante, ±20 % transitorio Se requiere protección contra sobretensiones Corriente de espera <100 µA Para retención de memoria BITE
Selección de materiales para PCBA de iluminación de aeronaves
Material del núcleo: ¿Compuesto de carbono o núcleo metálico?
El FR4 estándar rara vez es aceptable para la iluminación de aeronaves debido a la mala conductividad térmica y la falta de coincidencia del CTE con los componentes LED.
MaterialConductividad térmicaCTE (ppm/°C)PesoAplicaciónFR40,3-0,5 W/m·K14-17LuzSolo señal/controlAluminio MCPCB1,5-3 W/m·K23-25MedioIluminación LED generalCobre MCPCB200-400 W/m·K16-17PesadoLuces exteriores de alta potenciaNúcleo de tela de carbono175-300 W/m·K (XY)4-6.5Muy ligeroAeroespacial premium
Recomendación para iluminación exterior:Utilice un núcleo de tela de carbono o MCPCB de cobre. La coincidencia de CTE con los componentes LED (6-7 ppm/°C) reduce la tensión de corte de la unión de soldadura durante el ciclo térmico de -55°C a +85°C.
Selección de peso de cobre
Carga actual Iluminación interior Iluminación exterior Trazas de señal (<100 mA) 0,5 oz 1 oz Potencia LED (500 mA-2 A) 1 oz a 2 oz 2 oz Luz estroboscópica/aterrizaje (5 A-15 A) No aplicable 3 oz a 4 oz

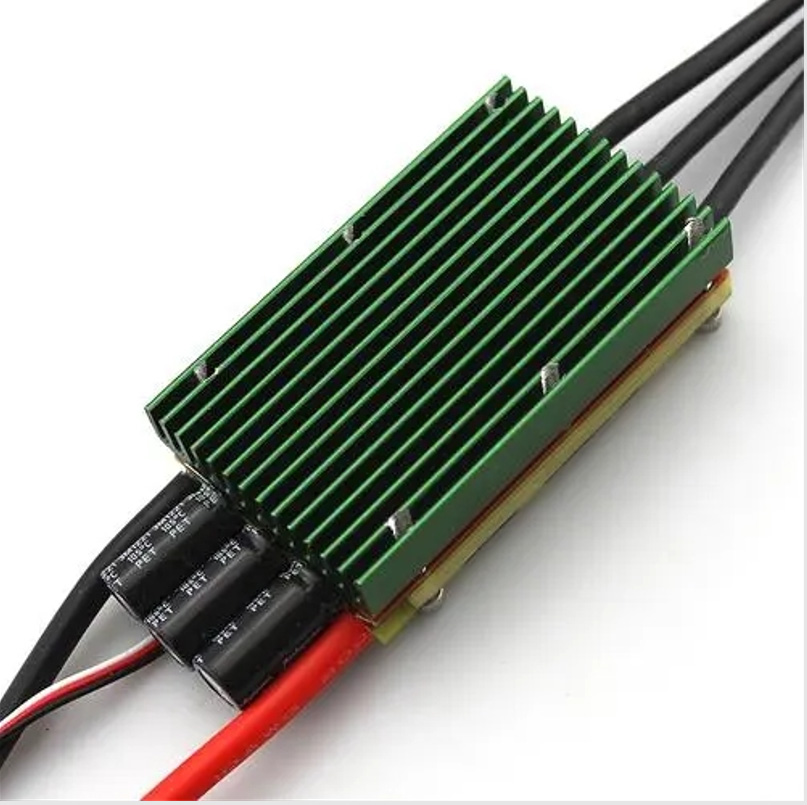

Gestión térmica para PCBA LED de aviones de alta potencia
Requisitos de conductividad térmica
Los MCPCB ofrecen aproximadamente 10 veces la conductividad térmica del FR-4 estándar, lo que se traduce en una mejor disipación del calor, una salida de lúmenes más brillante y una vida útil más larga del LED.
Regla de oro:Por cada reducción de 10 °C en la temperatura de la unión del LED, la vida útil de los componentes se duplica.
Especificaciones de la capa dieléctrica
ParámetroMCPCB estándarAeroespacial de alto rendimientoMaterial dieléctricoEpóxido con relleno cerámicoPoliimida térmicamente conductoraConductividad térmica1-3 W/m·K5-10 W/m·KEspesor dieléctrico50-100 µm75-150 µmVoltaje de ruptura2-3 kV3-5 kV
Estrategia de vía térmica para almohadillas LED
Para cada LED de alta potencia en la PCBA:
- Mínimo 9 vías térmicas(0,3 mm de diámetro) por almohadilla LED
- Vías llenas y tapadasrequerido para soldabilidad
- A través del espaciado:Patrón de cuadrícula de 1,0 mm a 1,2 mm
- Tolerancia nula:Menos del 25% del área de la almohadilla visible en rayos X.

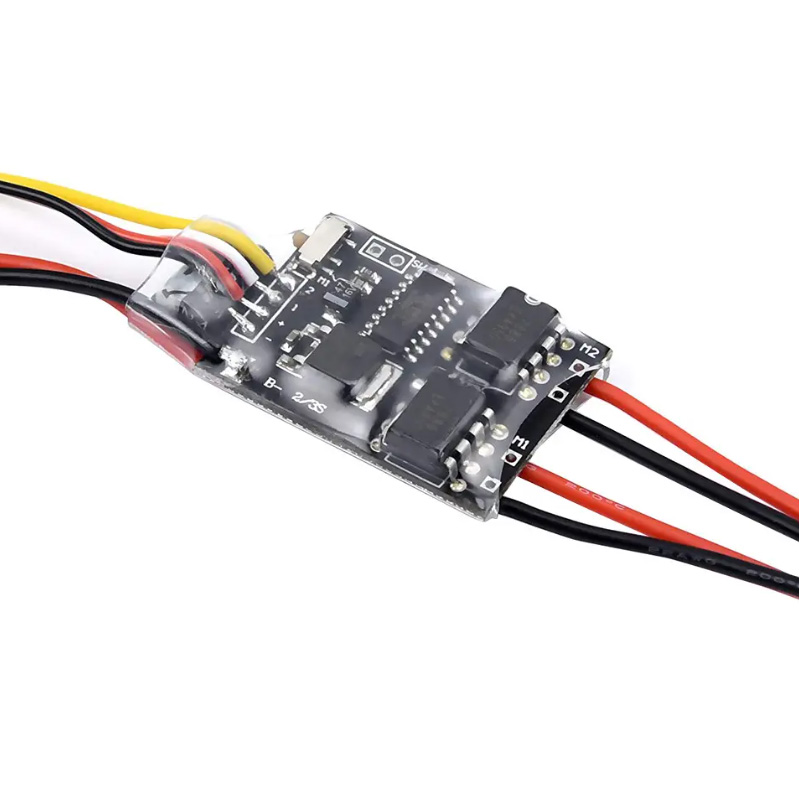

Topología de circuitos y arquitectura de control
Control de iluminación exterior
La iluminación exterior de los aviones modernos utiliza controladores LED programables con control de canales independientes.
Arquitectura recomendada:
- IC de controlador LED I2C (por ejemplo, LP5562 o similar) con memoria de secuencia programable
- Etapa MOSFET externa para cadenas de LED de alta corriente
- Soporte de redundancia FMU a través de buses I2C separados
Beneficios de los controladores programables:
- Las secuencias de iluminación se ejecutan de forma autónoma después de la programación.
- No se requiere intervención de FMU para patrones de parpadeo normales
- Degradación elegante si falla una FMU
Iluminación interior de la cabina
Los sistemas de iluminación LED de cabina de avión suelen emplear pares de microcontroladores LED direccionables individualmente.
CaracterísticaRequisitoProtocolo de controlDatos de píxeles a través del bus serieDireccionamientoCada par MCU-LED direccionable de forma independienteControl de colorRGB o RGBW por dispositivoVelocidad de datosSuficiente para secuencias de animaciónModo de fallaLa falla de un solo LED no afecta a los demás
PCBA flexibleSe utiliza a menudo para que la iluminación de la cabina se ajuste a las superficies curvas del fuselaje.
Equipo de prueba incorporado (BITE)
Los PCBA de iluminación de aeronaves deben incluir capacidades de autodiagnóstico.
Parámetros monitoreados:
- Tensión y frecuencia de entrada (U_LINE, LINN_SYNC)
- Temperatura (T_AMBIENT)
- Estado de la lámpara/LED (FILAMENT_DETECT para sistemas heredados)
- Tensión y corriente de salida.
Respuesta de MORDEDURA:
- Registrar fallas en la memoria no volátil
- Opcional: fallo de señal mediante salida discreta
- Continuar la operación si es seguro (degradación elegante)
Protección contra EMI y rayos
Requisitos de protección contra rayos
Para luces exteriores tipo ala/luces traseras:
Elemento de protecciónEspecificaciónDiodos TVSBidireccional, clasificado para forma de onda de rayosHuecos de chispasPara detención de sobretensiones primariaResistencia en serie10Ω a 100Ω en todas las líneas de entradaEnlace a tierra Terminal de tierra clasificado UL 467
Mitigación de EMI
TécnicaAplicaciónCuentas de ferritaLíneas de entrada de energía Choques de modo comúnPara conmutar entradas de reguladorCables blindadosEntre PCBA y LED remotosPlano de tierra de vertido de cobreRuta de retorno sólida, bucles mínimos
Certificación y Cumplimiento
Estándares clave para PCBA de iluminación de aeronaves
EstándarAplicabilidadRequisitoDO-160Todos los equipos aerotransportadosPruebas ambientales y EMIMIL-STD-704Entrada de alimentaciónCalidad de alimentación de 28 V CCMIL-P-55110 / IPC-6012Clasificación de PCBClase 3/AeroespacialFAA AC 150/5345-46Iluminación de pistaLuces de borde/final de pistaAnexo 14 de la OACIInternacionalEstándares de iluminación de aeropuertos
Requisitos de las pruebas de calificación
PruebaDO-160 SecciónCriterios de aprobaciónTemperatura-Altitud4.0Operación a 55,000 pies simuladaVibración8.0Sin fallas mecánicas o eléctricasHumedad6.0Sin corrosión o ruptura del aislamiento Inducido por rayos22.0Sin daños, sin condiciones insegurasSusceptibilidad a los fluidos11.0Sin degradación por Skydrol, combustible, etc.
Preguntas frecuentes sobre PCBA de iluminación de aeronaves
P1: ¿Cuál es la diferencia entre PCBA con núcleo de aluminio y con núcleo de cobre para la iluminación exterior de aviones?
A:La elección entre PCBA con núcleo de aluminio y con núcleo de cobre afecta directamente el rendimiento térmico, el peso y la confiabilidad en la iluminación exterior de las aeronaves.
MCPCB de aluminio (placa de circuito impreso con núcleo metálico):
- Conductividad térmica: 138-238 W/m·K
- Densidad: 2,70 g/cm³ (ligero)
- CTE: 23-25 ppm/°C
- Costo: 30-50% menor que el cobre
MCPCB de cobre:
- Conductividad térmica: 390-401 W/m·K (aproximadamente el doble de aluminio)
- Densidad: 8,96 g/cm³ (3,3 veces más pesado)
- CTE: 16-17 ppm/°C (mejor coincidencia con componentes LED a 6-7 ppm/°C)
- Superior para densidad de potencia extrema (>2 W/cm²)
Matriz de decisión para aplicaciones aeronáuticas:
Ubicación de la aeronaveDensidad de potenciaNivel de vibraciónNúcleo recomendadoLuces de lectura de cabinaBajo (<0,5 W/cm²)Bajo MCPCB de aluminioLuces de inspección de alasMedio (1-2 W/cm²)AltoAluminio con vías mejoradasLuces de aterrizaje (LED)Alto (>2 W/cm²)Muy altoMCPCB de cobreEstroboscópico anticolisiónMuy alto (pulsado)AltoMCPCB de cobre
Para ambientes extremos:Los PCB con núcleo de tela de carbono ofrecen una conductividad térmica XY de 175-300 W/m·K con un CTE de sólo 4-6,5 ppm/°C, muy similar a los paquetes de LED cerámicos. Esto minimiza el estrés térmico durante ciclos rápidos de temperatura de -55°C a +85°C.
P2: ¿Cómo diseño para la potencia de CA de 400 Hz que se encuentra en los sistemas de iluminación de cabina de aviones?
A:La iluminación de la cabina de un avión suele utilizar 115 VCA a 400 Hz, no los 50/60 Hz que se encuentran en los edificios. Esto crea requisitos de diseño únicos.
El desafío del diseño de 400 Hz:
Las fuentes de alimentación estándar diseñadas para 50/60 Hz se sobrecalentarán o fallarán a 400 Hz debido a pérdidas en el núcleo de los transformadores y componentes magnéticos.
Adaptaciones de diseño de PCBA requeridas:
Componente Diseño de 50/60 Hz Diseño de 400 Hz Transformador Acero al silicio estándar Ferrita de alta frecuencia o núcleo enrollado en cinta Filtrado de entrada Condensadores electrolíticos grandes Condensadores de película más pequeños Rectificadores Diodos estándar Diodos de recuperación rápida Filtrado EMI Diseñado para ondulación de 120 Hz Diseñado para ondulación de 800 Hz
Lista de verificación de diseño para PCBA de 400 Hz:
1. Verificar las clasificaciones de frecuencia de los componentes- Los transformadores e inductores deben especificar un funcionamiento de 400 Hz.
2. Medir la corriente de irrupción- Los sistemas de 400 Hz suelen tener una irrupción mayor que los diseños de 50/60 Hz.
3. Prueba con potencia de grado aeronáutico- Utilice una fuente de 400 Hz, no un suministro de mesa
4. Comprobar sincronización- Muchos sistemas requieren atenuación bloqueada por frecuencia (por ejemplo, LINN-SYNC)
P3: ¿Cuáles son los modos de falla más comunes en los PCBA de iluminación de aeronaves y cómo los evito?
A:Según el análisis de fallas de campo de los conjuntos de iluminación de Airbus y Boeing, estos cinco modos de falla dominan.
Modo de falla 1: falla del transformador (circuito de encendido/arranque)
Prevención:
- Especificar transformadores con margen térmico adecuado.
- Asegúrese de que el material del encapsulado pueda soportar -55°C a +125°C
- Prueba de voltaje secundario adecuado bajo carga
Modo de falla 2: avería del MOSFET en circuitos de conmutación
Prevención:
- Utilice MOSFET clasificados para al menos 2x voltaje de funcionamiento
- Agregue resistencias de puerta (10Ω a 100Ω) para limitar la corriente
- Incluir circuitos amortiguadores en los nodos de conmutación.
- Reducción de potencia por temperatura (use piezas con clasificación de unión de 150 °C)
Modo de falla 3: falla del inductor en circuitos resonantes
Prevención:
- Especificar inductores con aislamiento clase UL
- Asegúrese de que la clasificación actual exceda la corriente operativa máxima
- Agregar fusible térmico en serie para circuitos críticos
Modo de falla 4: reinicio o bloqueo del microcontrolador
Prevención:
- Utilice un IC supervisor de voltaje dedicado (no un reinicio RC)
- Verificar que el tiempo de reinicio cumpla con los requisitos de la hoja de datos
- Agregue un temporizador de vigilancia para la recuperación de caídas de tensión
Modo de falla 5: fatiga de la unión soldada debido al ciclo térmico
Prevención mediante diseño de PCBA:
- Utilice materiales compatibles con CTE- El núcleo de cobre (16-17 ppm/°C) es mejor que el aluminio (23-25 ppm/°C) cuando se combina con LED de cerámica (6-7 ppm/°C)
- Agregar unión adhesiva- Bajo componentes grandes, aplicar adhesivo epoxi o silicona.
- Optimizar la geometría de la almohadilla- Utilice almohadillas en forma de lágrima y anillos anulares más grandes en componentes con orificios pasantes
- Considere la posibilidad de plantar macetas- Para ensamblajes exteriores, el compuesto de encapsulado amortigua la tensión termomecánica
Pruebas completas:
Antes de la aprobación del vuelo, la PCBA debe pasar el ciclo térmico DO-160:
- 500 ciclos mínimo para interior
- Más de 1000 ciclos para exterior.
- Rango de temperatura que coincide con la ubicación de instalación real
Resumen: Lista de verificación de diseño de PCBA de iluminación de aeronaves
Elemento de diseñoRequisitoMaterial del núcleoAluminio MCPCB para interior; cobre o tela de carbón para exteriorCobre Peso2 oz mínimo para energía; 3-4 oz para luces estroboscópicas/de aterrizaje Vías térmicas Mínimo 9 por LED de alta potencia, lleno y tapado CTE MatchingCore CTE dentro de 10 ppm/°C de los componentes LED Entrada de energía Protección contra sobretensiones para 28 V CC; Compatibilidad de 400 Hz para sistemas de cabina BITE Monitoreo de voltaje, corriente y temperatura; registro de fallasCertificaciónDO-160 probado; IPC-6012 Clase 3
Una PCBA de iluminación de aeronaves correctamente diseñada funciona de forma continua durante más de 50 000 horas de vuelo sin acceso para mantenimiento. La combinación de gestión térmica MCPCB, controladores LED programables y pruebas de calificación DO-160 proporciona la confiabilidad que exige la aviación.
