Con 20 años de experiencia en electrónica de consumo y fabricación de PCB, he revisado miles de conjuntos de luces de techo. Esta guía cubre la selección de materiales, la gestión térmica, las topologías de los controladores y los requisitos de cumplimiento específicos del diseño de PCBA de luz de techo.

Lo que debe hacer una PCBA de luz de techo

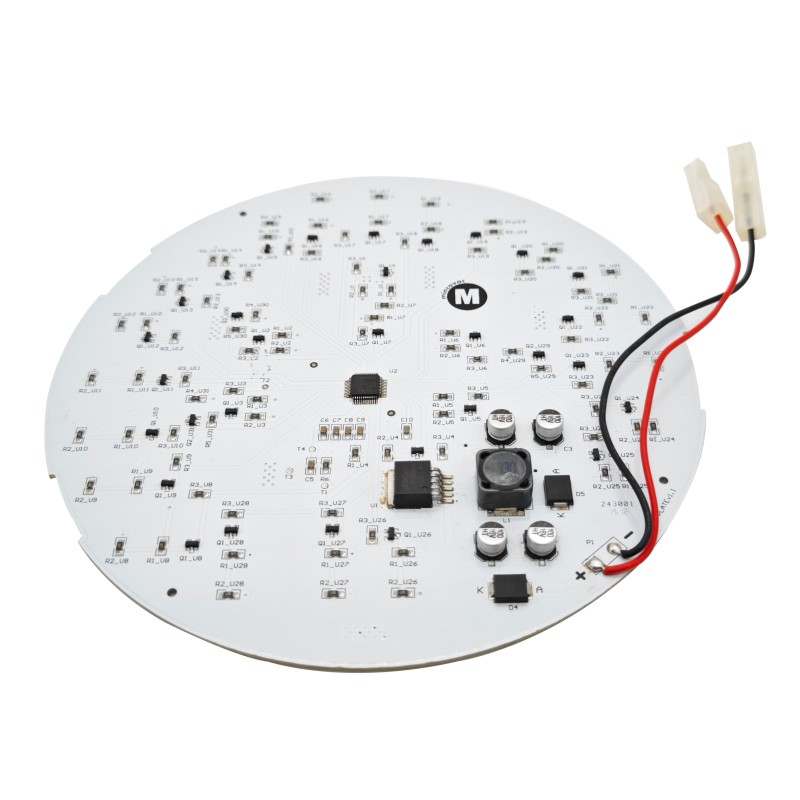

Una lámpara de techo PCBA (conjunto de placa de circuito impreso) controla y alimenta la fuente de luz LED. A diferencia de una PCB desnuda, una PCBA incluye todos los componentes soldados a la placa: LED, controladores, resistencias, condensadores y conectores.

Funciones principales de una lámpara de techo PCBA:

- Conversión de CA a CC (si el controlador está integrado):Convierte 110-277 V CA en CC de bajo voltaje para LED

- Regulación actual constante:Mantiene la corriente del LED estable a pesar de las fluctuaciones del voltaje de entrada

- Gestión térmica:Conduce el calor lejos de las uniones LED para evitar fallas prematuras.

- Control de atenuación (opcional):Interfaces con atenuadores de pared (0-10 V, TRIAC o PWM)

Diferencia con la PCB desnuda:Una PCB desnuda tiene pistas y almohadillas de cobre, pero no tiene componentes. Una PCBA está completamente ensamblada y lista para instalarse en la lámpara.

Especificaciones técnicas básicas

Parámetros de potencia de entrada

ParámetroRango estándarRango de alto rendimiento Voltaje de entrada (CA)110-120 V (EE. UU.) o 220-240 V (UE) 90-277 V (universal) Frecuencia de entrada 50/60 Hz 50/60 Hz Factor de potencia (PF)>0,70 (consumidor)>0,90 (comercial)Distorsión armónica total (THD)<20%<15% (DLC) requisito)Protección contra sobretensiones1 kV (básico)2-4 kV (comercial)

Requisitos de factor de potencia y THD según los estándares Energy Star y DLC.

Especificaciones de salida de LED

ParámetroBaja potenciaMedia potenciaAlta potenciaSalida total de lúmenes800-1500 lm (reemplaza a incandescentes de 60 W)1500-3000 lm3000-5000 lm+Número de LED18-4848-100100-200+Corriente de LED50-150 mA150-300 mA300-700 mATotal Potencia8-15W15-30W30-60W

Especificaciones físicas

ParámetroFR4 EstándarAluminio MCPCBForma de la placaRedondo, cuadrado o personalizadoRedondo, cuadrado o personalizadoDiámetro (redondo típico)100 mm a 300 mm100 mm a 300 mmCobre Peso1 oz (señal), 2 oz (potencia)1-2 ozRecuento de capas2 capas (más común)1-2 capasConductividad térmica0,3-0,5 W/m·K1-9 W/m·K

Selección de material de PCB: FR4 frente a MCPCB de aluminio

La elección entre FR4 y MCPCB (Metal Core PCB) de aluminio es la decisión más importante en el diseño de PCBA de luz de techo.

Tabla comparativa

CaracterísticaFR4 PCBAAMCPCB de aluminioConductividad térmicaDeficiente (0,3-0,5 W/m·K)Buena a excelente (1-9 W/m·K)PesoLigeroModeradoCosto (bajo volumen)InferiorModerado (30-50 % mayor que FR4)Vida útil del LED a 150 mA 30 000-40 000 horas Más de 50 000 horas Mejor aplicaciónBajo consumo (<12W), bombilla reemplazable Luminarias de techo de potencia media a alta

Matriz de decisión

Potencia de luz de techoMaterial PCBA recomendadoRazón5W-12W (montaje empotrado pequeño)FR4 (2 capas)Menor costo, calor aceptable12W-25W (techo estándar)MCPCB de aluminio (1-2 W/m·K)Gestión térmica crítica25W-50W (paneles grandes)Aluminio de alto rendimiento (3-5 W/m·K)Evita el sobrecalentamiento del LED50W+ (comercial)Aluminio premium (5-9 W/m·K) o núcleo de cobreObligatorio para mayor confiabilidad

Regla de oro:Para luces de techo de más de 15 W, utilice MCPCB de aluminio. FR4 provocará una falla prematura del LED debido a la acumulación de calor.

Topología del controlador para PCBA de luz de techo

Los PCBA de luz de techo utilizan dos arquitecturas de controlador principales: integrada (componentes en la misma placa) o remota (placa de controlador separada).

Controlador integrado frente a controlador remoto

Aspecto Controlador integrado (COB o lineal) Controlador remoto (placa separada) Ubicación del controlador En el mismo PCBA que los LED Placa separada, conectada por cables Potencia típica 5 W-25 W 15 W-100 W + Eficiencia 80-88 % 85-93 % Rendimiento de parpadeo Puede ser deficiente con controladores lineales simples Excelente con un filtrado adecuado Compatibilidad de atenuación Limitado (solo TRIAC) Amplio (0-10 V, TRIAC, DALI)CostoMenor (placa única)Mayor (dos placas)Ideal paraAccesorios sin atenuación, sensibles al costoComercial, regulable, de alta potencia

Corriente constante versus voltaje constante

Tipo de controlador Ideal para Ventajas Desventajas Corriente constante (CC) Cadenas de LED de accionamiento directo Más simple, menos componentes El número de LED debe coincidir con el voltaje del controlador Voltaje constante (CV) Accesorios modulares con múltiples placas Estándar 12 V/24 V, fácil de expandir Requiere resistencias limitadoras de corriente separadas

Recomendación para lámpara de techo PCBA:Utilice una topología de controlador de corriente constante para diseños integrados. Proporciona corriente LED estable sin resistencias adicionales.

Gestión térmica para PCBA de luz de techo

El calor es el principal enemigo de la vida útil de los LED. Por cada reducción de 10°C en la temperatura de la unión del LED, la vida útil se duplica.

Diseño de ruta térmica

La ruta térmica para una PCBA de luz de techo sigue esta secuencia:

Unión LED → almohadilla térmica LED → cobre PCBA → capa dieléctrica (MCPCB) → base de aluminio → carcasa del dispositivo → aire ambiente

Eslabón más débil:La capa dieléctrica (aislamiento entre el circuito de cobre y la base de aluminio). El dieléctrico estándar tiene una conductividad de 1-3 W/m·K. El dieléctrico premium alcanza los 5-9 W/m·K.

Reglas de diseño de almohadillas LED

Elemento de diseñoRequisitoVías térmicas debajo del LED9-12 vías (0,3 mm de diámetro) por LED de alta potenciaRelleno de víaLleno y tapado (permite soldar en la parte superior)Tamaño de almohadilla térmica de cobre Tamaño mínimo de almohadilla térmica de 2x LED Cobertura de soldadura80-90% del área de la almohadilla térmica (inspección por rayos X)Tolerancia de vacíosMáximo 25% del área de la almohadilla

Verificación térmica

Prueba de producción:Después del montaje, haga funcionar la lámpara de techo a máxima potencia durante 1 hora. Mida la temperatura en las almohadillas LED usando una cámara de infrarrojos.

Temperatura (panel LED) Grado Vida útil esperada <50°CExcelente70 000+ horas50-60°CBuena50 000-70 000 horas60-70°CAceptable30 000-50 000 horas>70°CRiesgo de falla<20 000 horas

Reglas de diseño de PCB para PCBA de luz de techo

Regla 1: Colocación de LED simétrica

Coloque los LED de manera uniforme a lo largo de la PCBA para evitar puntos calientes y garantizar una distribución uniforme de la luz. Para plafones redondos:

- Organizar los LED en círculos concéntricos.

- Espacio igual entre LED adyacentes

- Mantenga una distancia constante desde el borde del tablero

Regla 2: Trazas cortas de alta corriente

Las trazas de alta corriente (alimentación del LED y tierra) deben ser lo más cortas y anchas posible. Calcular el ancho requerido:

Para 2 onzas de cobre, aumento de temperatura de 20°C:

- Ancho (mils) = Corriente (Amperios) × 35

Ejemplo: traza de 300 mA (0,3 A) → 0,3 × 35 = 10,5 mils (0,27 mm) mínimo

Agregue un margen de seguridad del 50%:Utilice 16 mils (0,4 mm) para trazas de 300 mA.

Regla 3: Secciones AC y DC separadas

Si la PCBA incluye un convertidor AC-DC integrado:

- Mantenga la entrada de CA (alto voltaje) en un borde del tablero

- Mantenga una distancia de fuga de 3 mm entre las trazas de CA y CC de bajo voltaje

- Utilice una ranura física o un foso en la PCB si el espacio es reducido

Regla 4: vertido de cobre para el suelo

Utilice un vertido de cobre sólido en la capa superior (para MCPCB, la capa del circuito) para los retornos de LED. Esto reduce la caída de voltaje y mejora la distribución del calor.

Regla 5: Distribución de energía en cadena

Para luces de techo más largas (lineales o rectangulares), dirija las líneas de energía como un bus central en lugar de alimentar los LED desde el final de la cadena anterior.

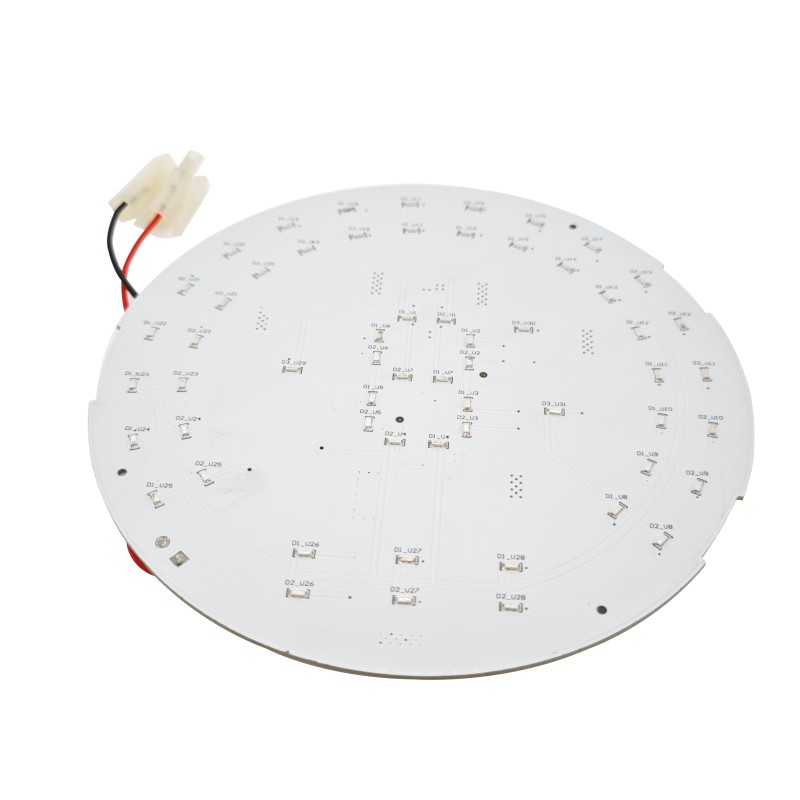

Ejemplo de diseño de PCBA de luz de techo (redondo)

Una típica lámpara de techo redonda PCBA (150 mm de diámetro, 36 LED) tiene esta pila de capas:

CapaFunciónPeso de cobreSuperior (capa de circuito)Almohadillas LED, pistas, componentes del controlador2 ozCapa dieléctricaAislamiento eléctrico75-100 µmBase de aluminioDisipación de calor y soporte mecánicoEspesor de 1,6 mmParte inferior (opcional)Solo componentes secundarios o máscara de soldaduraN/A

Consideraciones sobre parpadeo y atenuación

Causas del parpadeo

El parpadeo del LED ocurre cuando la corriente de salida del controlador tiene una ondulación significativa. Causas comunes:

- Capacitancia de salida insuficienteen el conductor

- Mala compatibilidad con el atenuador TRIAC(atenuadores de vanguardia con cargas capacitivas)

- Atenuación PWM de baja frecuencia(<1kHz)

Métricas de parpadeo

MétricoBuenoAcceptablePobrePorcentaje de parpadeo (100 Hz)<10%10-30%>30%Índice de parpadeo<0.10.1-0.3>0.3Frecuencia de parpadeo>1 kHz100-1000 Hz<100 Hz

Técnicas de reducción de parpadeo

TécnicaEfectoImpacto en el costoAgregar capacitor de salida en masa (100-470 µF)Reduce la ondulación de 100-120 HzBaja ($0.10-0.30)Aumentar la frecuencia de atenuación PWM a >4 kHzElimina el parpadeo visibleNinguno (cambio de firmware)Usar topología flyback o de refuerzo de PF altoMejor regulación de voltajeModerado ($0.50-1.00)

Cumplimiento y Certificación

Certificaciones requeridas por mercado

MercadoRequisito de certificaciónUSAUL 1598 o UL 8750Seguridad para luminarias LEDCanadáCSA C22.2 No. 250.0Seguridad para accesorios de iluminaciónEUCE (incluye LVD, EMC, RoHS)Seguridad, emisiones, sustancias peligrosasGlobalIEC 62031Módulos LED para iluminación generalEficiencia energética (EE.UU.)Energy Star o DLCElegibilidad para reembolsos, requisitos de servicios públicos

Pruebas de cumplimiento comunes

Prueba Criterios estándar Rigidez dieléctrica (hipot) UL 8750 1500 V CA durante 1 minuto, sin averías Continuidad de tierra UL 8750 <0,1 Ω entre el terminal de tierra y el metal expuesto EMI (conducida y radiada) FCC Parte 15 (EE. UU.) o EN 55015 (UE) Por debajo de los límites especificados Factor de potencia y THD Energy Star PF > 0,90, THD < 20 % para uso comercial

Preguntas frecuentes sobre la luz de techo PCBA

P1: ¿Puedo utilizar la misma PCBA de luz de techo para aplicaciones comerciales de 120 V y 277 V?

A:No, no sin un controlador de entrada universal. Aquí está el desglose técnico:

Una PCBA diseñada específicamente para 120 VCA utiliza componentes clasificados para un voltaje de bus de aproximadamente 200 VCC (después de la rectificación). A 277 VCA, el bus de CC rectificado tiene aproximadamente 390 VCC. Esto excede la tensión nominal de los condensadores, MOSFET y diodos estándar de 120 V.

Requisitos de reducción de voltaje de los componentes:

Componente Clasificación de 120 V Clasificación requerida de 277 V Condensador de entrada 200 V 400-450 VMOSFET 250-300 V 500-600 V Diodos rectificadores 200 V 400 V Distancia de fuga 1,5 mm 3,0 mm

Si necesita una sola PCBA para ambos voltajes:

- Especificar uncontrolador de entrada universalnominal 90-277 VCA

- Utilice componentes clasificados para un bus de CC de 400 V como mínimo

- Diseño de fuga de PCB de 3 mm entre líneas de CA y secciones de bajo voltaje

- Espere un costo de componente entre un 10% y un 20% mayor

Alternativa:Cree dos variantes de PCBA: una para 120 V (menor costo) y otra para 277 V (tensión nominal más alta). Esto es común en la fabricación de iluminación comercial.

P2: ¿Cómo me aseguro de que mi PCBA de luz de techo funcione correctamente con un atenuador de pared TRIAC?

A:La compatibilidad con atenuadores TRIAC es un desafío común para los diseñadores de PCBA de lámparas de techo. Aquí está el enfoque de ingeniería:

El problema:Los atenuadores TRIAC fueron diseñados para bombillas incandescentes (cargas resistivas). Los LED presentan una carga reactiva que puede hacer que el TRIAC falle, provocando parpadeos, parpadeos o fallas en la atenuación por debajo del 30 %.

Solución 1 - Resistencia de purga (pasiva):
Agregue una resistencia de purga (10-50 kΩ, 1-2 W) a través de la entrada de CA. Esto consume suficiente corriente (5-15 mA) para mantener el TRIAC funcionando correctamente durante cada medio ciclo.

Resultado:Mejora la atenuación de gama baja (normalmente entre un 10 y un 15 % como mínimo). Agrega 1-2W de pérdida en espera.

Solución 2: circuito de purga activo (preferido):
Un purgador activo (controlado por IC) solo consume corriente cuando, de lo contrario, el TRIAC fallaría. La pérdida de eficiencia es casi nula.

Solución 3: especifique el controlador IC de atenuación TRIAC:
Muchos circuitos integrados de controladores LED comerciales incluyen detección de atenuación y control de purga TRIAC incorporados. Los ejemplos incluyen:

- TI LM3447(Controlador LED regulable TRIAC)

- MPS MP4030(Regulador del lado primario de atenuación TRIAC)

Requisito de prueba:Valide la compatibilidad de atenuación con al menos 5 modelos diferentes de atenuadores TRIAC (Lutron, Leviton, Legrand). Los atenuadores varían significativamente en sus requisitos de corriente.

Señal de fallo de campo:Si la luz del techo parpadea o parpadea cuando se atenúa por debajo del 50%, el circuito de purga es inadecuado.

P3: ¿Cuáles son los problemas de calidad más comunes en la fabricación de PCBA para lámparas de techo?

A:Según miles de inspecciones de producción, estos cinco defectos representan más del 80% de los problemas de calidad de PCBA de las luces de techo.

DefectoFrecuenciaCausa raízMétodo de detecciónCosto de retrabajoDesechado de LED1-5%Volumen desigual de pasta de soldadura en las almohadillas de LEDAOIAlto (LED dañados)Huecos de soldadura debajo de los LEDComúnGases de flujo atrapados durante el reflujo Inspección de rayos X Ninguno (huecos <25% aceptables)LED de polaridad inversa0.5-2%Error de alimentación o ubicaciónVisual o AOI (color/marcado)Muy alto (tablero de desecho)Frío uniones de soldadura en el controlador IC1-3%Temperatura de reflujo insuficienteAOI o inspección manualMedia (reelaboración posible)Pasta térmica insuficiente (MCPCB)5-10%Aplicación inconsistentePrueba de extracción o imágenes térmicasBaja (agregue pasta)

Estrategias de prevención:

Desecho LED:

- Utilice aberturas de plantilla que sean ligeramente más grandes que las almohadillas LED (relación 1:1,1)

- Asegúrese de que el perfil de reflujo tenga un tiempo de 60 a 90 segundos por encima del líquido (TAL)

LED de polaridad inversa:

- Utilice LED con marca de polaridad clara (ánodo/cátodo)

- Implementar inspección óptica automatizada (AOI) con verificación de polaridad.

- Ejecute una prueba de polaridad del 100% en una sonda voladora o en un lecho de clavos.

Uniones de soldadura en frío:

- Verifique la temperatura máxima de reflujo (245-260 °C para SAC305 sin plomo)

- Monitoree el perfil del horno diariamente con un perfilador (no solo una vez por lote)

Pasta térmica insuficiente (MCPCB al disipador):

- Utilice plantilla o serigrafía para pasta térmica (no aplicación manual)

- Espesor de pasta objetivo de 0,3-0,5 mm

- Verifique la cobertura después del montaje (la pasta térmica debe exprimir ligeramente los bordes)

Lista de verificación de control de calidad para la inspección de PCBA de luz de techo entrante:

Artículo de inspecciónMétodoCriterio de aceptaciónPolaridad del LEDVisual o AOI 100% correctoUniones de soldadura (componentes de potencia)AOINSin puentes, sin soldadura insuficienteHuecos de LEDRayos X (muestra 5-10%)<25% por almohadillaPasta térmicaVisual (borde exprimido)Visible en todos los puntos de montajePrueba eléctricaSonda voladora o lecho de clavosAbrido/corto, verificación de voltaje directo del LED

Lista de verificación de fabricación de PCBA de luz de techo

Paso de producciónRequisitoVerificaciónInspección de entrada de PCBSin deformación, espesor correcto, acabado ENIG visibleMedición visual y de calibreImpresión de pasta de soldaduraEspesor de plantilla 0,1-0,12 mm, alineación de apertura ±0,05 mmSPI (inspección de pasta de soldadura)Coger y colocarColocación de LED Precisión de ±0,05mmAOI después de la colocaciónSoldadura por reflujoPico 245-260°C, TAL 60-90 segundosDatos de perfil por loteAplicación de pasta térmicaEspesor de 0,3-0,5 mm, cobertura totalComprobación de peso + visualMontaje del disipador de calorPresión uniforme, sin espacioEspecificación de par de torsiónPrueba eléctricaApertura/cortocircuito, polaridad del LED, medición de corrienteAccesorio de prueba automatizado

Resumen: Lista de verificación de PCBA para lámparas de techo de buena calidad

Una PCBA de luz de techo de buena calidad equilibra el costo, el rendimiento térmico y el cumplimiento. Para luminarias residenciales estándar (15-25 W), el MCPCB de aluminio con 2 oz de cobre, controlador de corriente constante y temperaturas de la almohadilla LED inferiores a 60 °C logran consistentemente una vida útil de más de 50 000 horas. Para accesorios comerciales regulables, agregue circuitos integrados de controlador y circuitos de purga compatibles con TRIAC. Los defectos de fabricación más comunes (desintegración de LED, polaridad inversa y juntas frías) se pueden prevenir con inspección AOI y perfiles de reflujo controlados.

Elemento de diseño	Requisito
material de placa de circuito impreso	MCPCB de aluminio para >15W; FR4 aceptable para <12W
Peso de cobre	2 oz para líneas de energía; 1 oz para señal
Gestión térmica	Más de 9 vías térmicas por LED; Temperatura de la almohadilla LED <60 °C a carga completa
Topología del controlador	Corriente constante (integrada o remota)
control de parpadeo	Capacitancia de salida 100-470 µF; Atenuación PWM >4 kHz si se utiliza
Compatibilidad de atenuación	Circuito de purga para TRIAC; IC de atenuación dedicado para obtener mejores resultados
Clasificación de voltaje	Componentes clasificados para voltaje de entrada máximo (120 V o 277 V o universal)
Certificaciones	UL o CE según el mercado objetivo; Energy Star para uso comercial
Inspección de fabricación	AOI (polaridad del LED, uniones soldadas), rayos X (huecos), prueba eléctrica
