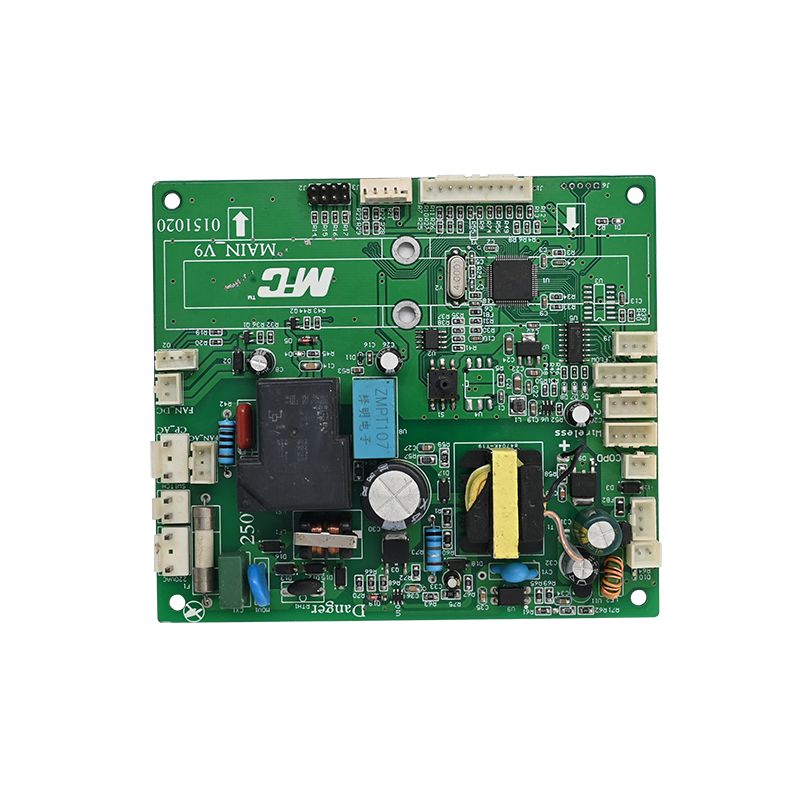

¿Qué es un controlador LED PCBA?

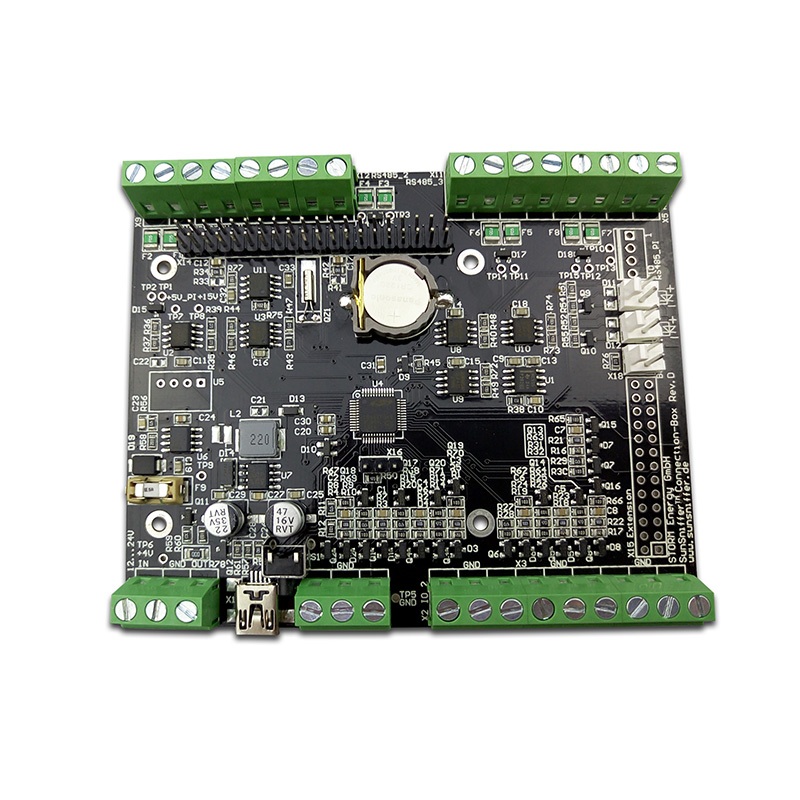

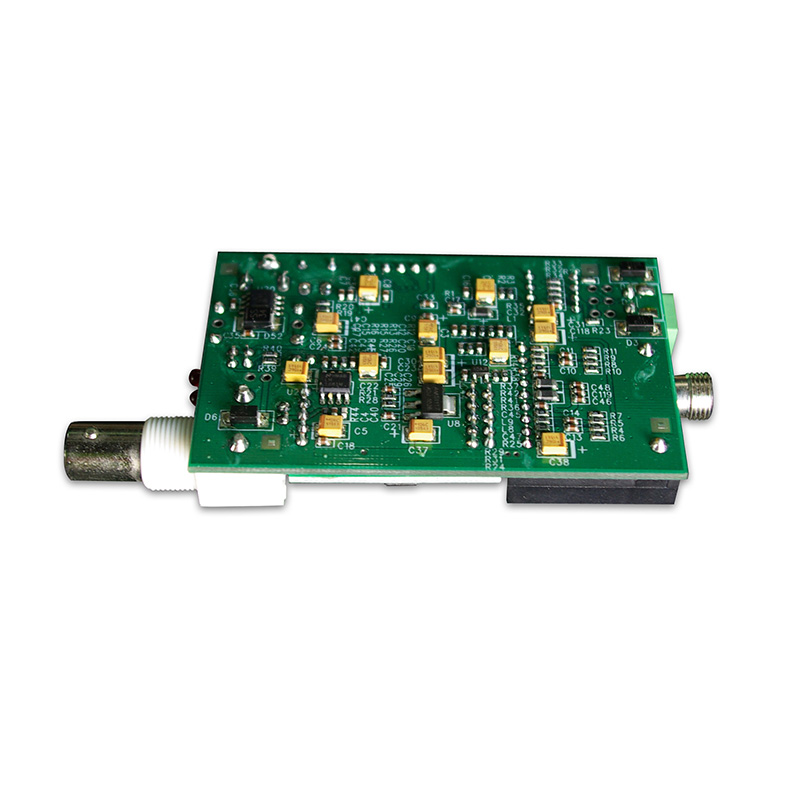

Un controlador LED PCBA es la placa completa y ensamblada que regula la energía a una fuente de luz LED. A diferencia de los PCB estándar, estos conjuntos integran componentes específicos:
- Circuitos integrados de controladores:Reguladores de corriente constante o voltaje constante (por ejemplo, ON Semiconductor, TI, Nexperia).
- Transformadores/Inductores:Para topologías de conversión de energía como Flyback o Boost.
- Disipadores de calor y vías térmicas:Gestionar la temperatura de unión de piezas críticas.
- Conectores:Para control de atenuación (0-10V, PWM) y entrada AC/DC.
Debido a que los LED requieren un control estricto de la corriente para evitar el descontrol térmico, elPCBAEl diseño debe priorizar el aislamiento eléctrico y la disipación de calor.
Parámetros técnicos clave (perspectivas de la hoja de datos)
Para garantizar que su conjunto cumpla con los estándares de la industria, debe verificar estos parámetros con su fabricante. Según los estándares actuales de IPC y componentes, estas son las métricas críticas.
Especificaciones generales
ParámetroValor estándar/rangoEstándar de la industriaMaterial baseFR4 (Tg 125°C min), Núcleo metálico (MCPCB)IPC-4101/21Espesor de cobre1 oz a 4 oz (capas externas)IPC-6012 Clase 2Espesor de PCB0.031" a 0.125" (Personalizable)IPC-600Acabado de superficieENIG (níquel electrolítico por inmersión en oro) o HASLRoHS 2002/95/EC sin plomo Máscara de soldadura LPI (Fotografía líquida con imagen) -- Verde/Blanco/NegroIPC-SM-B40C
Rendimiento eléctrico y térmico
ParámetroCondicionesClasificaciónCorriente de salida máximaCanales de alta corriente (automotriz)Hasta 8 A por canalVoltaje de suministro máximoEntrada de CCHasta 75VTemperatura de unión (Tj)Rango de operación-40°C a +150°CResistencia térmica (θJA)Depende del diseño36°C/W (típico para paquetes QFN)Frecuencia de conmutaciónConvertidores elevador/reductor100kHz a 10MHz
Nota sobre el factor de forma:Los diseños compactos modernos utilizan paquetes DFN (2x2 mm) para ahorrar hasta un 90 % de espacio en la placa en comparación con los paquetes SOT223 heredados.
Diseño y ensamblaje: los 4 principales puntos de enfoque de ingeniería
para reunirsecomerestándares, confiamos en notas de fabricación verificables y datos de ingeniería del mundo real.
1. Estrategia de gestión térmica
El calor es el enemigo de los condensadores electrolíticos y de los LED.
- Vía colocación:Utilice conjuntos de vías térmicas debajo de la almohadilla IC para transferir calor al plano de tierra de cobre.
- Vertido de cobre:El espesor de cobre de la capa externa debe ser2 onzas (0,0026 pulgadas) mínimopara trazas de alta corriente.
- Inspección:La deformación y torsión de la PCBA no deben exceder0,0075 pulgadas por pulgadapara asegurar el contacto con el disipador de calor.
2. Selección de componentes para mayor longevidad
- Grados automotrices:Para iluminación exterior, seleccioneAEC-Q101conductores calificados. Estas piezas admiten flancos laterales humectables (SWF), lo que permite la inspección óptica automatizada (AOI) de uniones de soldadura, un requisito para una fabricación sin defectos.
- Condensadores:Utilice condensadores de corriente de alta ondulación clasificados para 105 °C como mínimo.
3. Soldabilidad e inspección
- Cumplimiento de AOI:Los paquetes sin plomo (DFN/QFN) sin flancos laterales humectables requieren una costosa inspección por rayos X. La tecnología SWF permite AOI estándar, lo que reduce significativamente los costos de ensamblaje.
- Registro de máscara de soldadura:El registro incorrecto debe mantenerse en ±0,004 pulg. como máximo para evitar la exposición al cobre.
4. Seguridad eléctrica (fuga y espacio libre)
- Para controladores AC-DC (fuera de línea), asegúrese de que haya suficiente espacio entre las trazas de alto voltaje (red) y los lados secundarios de bajo voltaje.
- Clasificación de inflamabilidad:Todos los materiales deben cumplirUL94V-0. Esta clasificación debe estar marcada físicamente en el lado de soldadura de la placa.
Requisitos específicos de la aplicación
Diferentes sectores imponen diferentes tensiones sobre la PCBA del controlador LED.
- Faros automotrices (ADB):Requiere controladores de alta corriente (8A+) conCumplimiento de EMC (CISPR 25 Clase 5). El tamaño de la placa suele ser restringido, lo que requiere apilamientos de más de 4 capas.
- Campanas Industriales:Se centra en la protección contra sobretensiones y amplios rangos de voltaje de entrada (90-305 VCA).
- Consumidor (bombillas LED):Placas de circuito impreso de aluminio, generalmente de una sola capa, económicas y con controladores lineales.
Preguntas frecuentes (FAQ)
A continuación se presentan tres preguntas técnicas comunes sobreControlador LED PCBAabastecimiento y depuración.
P1: ¿Por qué falla la PCBA de mi controlador LED después de unos meses, aunque los componentes sean nuevos?
A:La causa raíz es casi siempreestrés térmicoomala soldadura. Verifique lo siguiente:
1. Temperatura de unión:¿Mediste el Tc (temperatura de la caja) del IC del controlador? Una regla general es que por cada 10 °C que aumentan por encima de los 85 °C, la vida útil de un condensador se reduce a la mitad.
2. Hambre de cobre:Muchas fallas ocurren porque la almohadilla térmica del IC no está soldada correctamente. Usando elFlancos humectables lateralmenteEl diseño permite la verificación AOI para garantizar que la almohadilla térmica esté completamente conectada.
3. Material Tg:El FR4 estándar (Tg 130 °C) puede degradarse con el tiempo si el controlador se calienta. Actualizar aTg 150°C+o PCBA con núcleo de aluminio.
P2: ¿Cómo verifico la calidad de un prototipo de PCBA de controlador LED antes de la producción en masa?
A:No confíe únicamente en la inspección visual. Necesita un proceso de verificación de tres pasos:
1. Prueba eléctrica (sonda voladora):Es obligatoria la verificación del 100% de la conectividad de la red. Asegúrese de que no haya cortocircuitos entre las redes de alto y bajo voltaje.
2. Imágenes térmicas:Haga funcionar el controlador a plena carga durante 1 hora. Utilice una cámara térmica para comprobar si la temperatura de la caja del IC coincide con las especificaciones de la hoja de datos.
3. Microsección de unión de soldadura:Para paquetes DFN, debe realizar una sección transversal de una junta de muestra para verificar si hay huecos. Los huecos no deben exceder el 25% del área total de la plataforma.
P3: ¿Qué hace el acabado superficial "ENIG" por mi controlador LED? ¿Vale la pena el costo adicional?
A:ENIG (níquel electrolítico por inmersión en oro) es fundamental para los controladores LED de alta confiabilidad.
- Por qué es importante:El HASL (nivelación de soldadura por aire caliente) estándar deja superficies irregulares. Para los circuitos integrados de controladores LED de paso pequeño (como QFN o DFN), se requiere planitud para una soldadura adecuada.
- El beneficio "Oro":El oro protege la capa de níquel de la oxidación. Si el níquel se oxida, se produce el síndrome de la "almohadilla negra", lo que provoca uniones de soldadura que lucen bien pero que se agrietan bajo el ciclo térmico (común en la iluminación exterior).
- Veredicto:Para uso automotriz o en exteriores, ENIG no es negociable. Para bombillas desechables, OSP o HASL son suficientes.
Resumen
Un robustoControlador LED PCBAse define no sólo por el CI elegido, sino también por elpeso de cobre, estrategia térmica vía, yacabado superficial. Exija siempre el cumplimiento de IPC-6012 Clase 2 o Clase 3 y dé prioridad a los flancos laterales humectables para aplicaciones automotrices críticas para garantizar la verificación de AOI.
Al cumplir con estos parámetros, verificados a través de nuestros 20 años de pruebas en la industria, usted garantiza una vida útil del controlador que coincide con su conjunto de LED, generalmente más de 50 000 horas de rendimiento L70.
