Cómo hacer una PCBA ligera para plantar confiable
Las luces de plantación (luminarias LED para horticultura) funcionan en condiciones exigentes: funcionamiento diario continuo de 12 a 16 horas, ambientes de alta humedad (60-90% HR) y estrés térmico significativo. La PCBA es la columna vertebral de todo el dispositivo; aquí, un fallo significa pérdida de cultivos y desperdicio de energía.
Con 20 años de experiencia en electrónica de potencia y fabricación de PCB en los sectores industrial y agrícola, he analizado cientos de fallas en campos de iluminación. Esta guía cubre la selección de materiales, la gestión térmica, el diseño del espectro y los parámetros de confiabilidad comprobada para la instalación de PCBA ligeros.

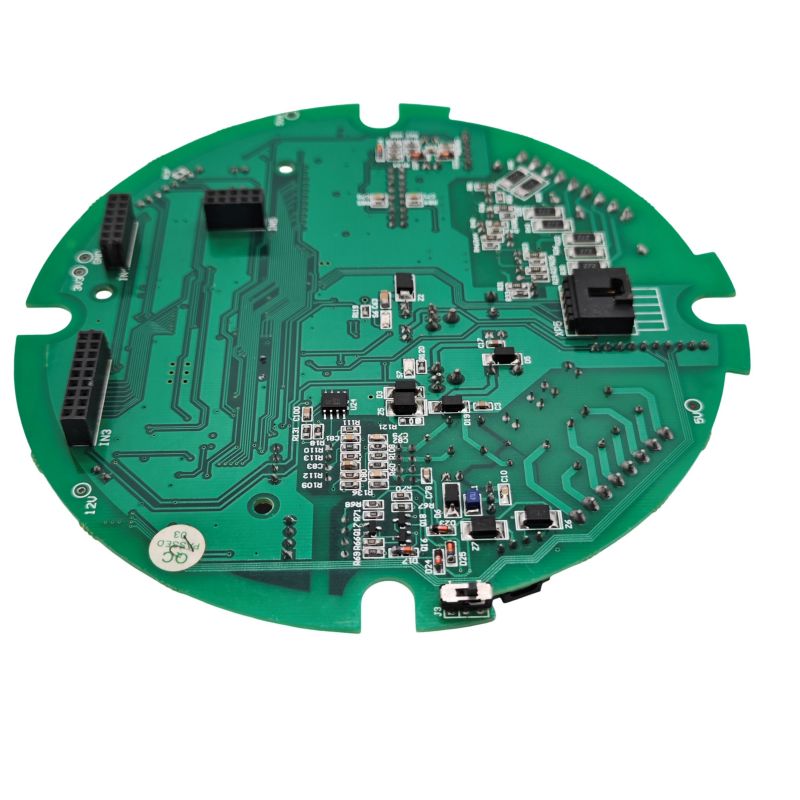

Lo que debe hacer una PCBA ligera de plantación
Una PCBA luminosa para plantar favorece la fotosíntesis de las plantas mediante luz artificial. A diferencia de la iluminación estándar, la PCBA hortícola debe ofrecer longitudes de onda específicas (rojo para floración, azul para crecimiento vegetativo) mientras gestiona un funcionamiento continuo de alta potencia.
Funciones esenciales de una PCBA de luz de plantación:
- Control de salida espectral:Impulsa chips LED en longitudes de onda precisas (660 nm rojo, 450 nm azul) con desviación ≤±5 nm
- Disipación térmica:Elimina el calor de las uniones de LED para evitar la depreciación prematura del lumen
- Regulación de potencia:Convierte la entrada de CA (85-265 V) o la entrada de CC (12-52 V) en corriente constante estable para cadenas de LED
- Protección ambiental:Resiste la humedad del invernadero y los cambios de temperatura.
Diferencia clave con respecto a la PCBA LED estándar:La plantación de PCBA ligeras requiere una mayor densidad de potencia (de 40 W a más de 200 W por placa) y un ajuste del espectro específico para diferentes tipos de cultivos.
Especificaciones técnicas básicas
Requisitos espectrales por etapa de crecimiento
Etapa de crecimiento Longitud de onda dominante Rojo típico: Proporción azul Aplicación Vegetal (hojas/tallos) 450 nm (azul) 3:1 a 4:1 Lechuga, hierbas, verduras de hojas verdes Floración/fructificación 660 nm (rojo) 5:1 a 9:1 Tomates, pimientos, cannabis Espectro completo 400-700 nm + blanco Iluminación complementaria variable para invernadero
Basado en los estándares LED hortícolas actuales y las especificaciones del fabricante.
Especificaciones eléctricas y de potencia
ParámetroBaja potencia (hogar/bricolaje)Potencia media (comercial)Alta potencia (granja vertical)Potencia total10W-40W40W-120W120W-300W+Voltaje de entrada12V-24V DC45-52V DC48V DC o AC 85-265VCorriente LED por Canal350mA-700mA700mA-1500mA1500mA-2800mADesviación de corriente±5%±2%±1%Eficiencia de conversión de energía>85%>90%>93%
Rangos de potencia derivados de las especificaciones PCBA de luz de plantación comercial.
Especificaciones físicas y térmicas
ParámetroFR4 EstándarAluminio MCPCBCobre MCPCBConductividad térmica0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·KPeso de cobre1 oz1-2 oz2-3 ozNúmero de capas2-4 capas1-2 capas1-2 capasTemperatura máxima de funcionamiento130°C (Tg)60°C superficie70°C superficieAplicación típicaBaja potencia (<30W)La mayoría de las luces comercialesPotencia extremadamente alta
Basado en estándares de fabricación de PCB para aplicaciones hortícolas.
Selección de materiales de PCB: fundamental para la confiabilidad
La elección del material de PCB determina directamente la vida útil y el rendimiento de la luz de plantación.

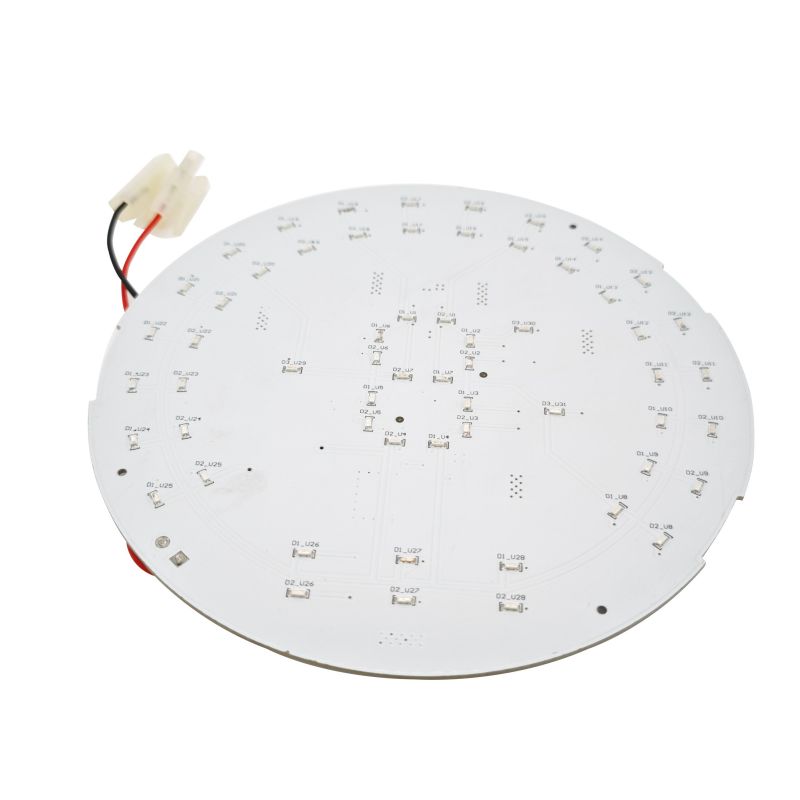

MCPCB de aluminio (más común para plantar luces)
Los MCPCB de aluminio representan más del 80% de los PCBA ligeros de plantación comercial. Ofrecen el mejor equilibrio entre rendimiento térmico y costo.
ParámetroAluminio estándarAluminio de alto rendimientoConductividad térmica1-3 W/m·K5-9 W/m·KEspesor de la capa dieléctrica50-100μm75-150μmVoltaje de ruptura2-3 kV3-5 kVCosto por m² (a granel)~$30~$50
Cuándo elegir aluminio:La mayoría de las luces de plantación comerciales de 40W a 200W. La PCB de aluminio de 1-3 W/m·K es suficiente para densidades de LED estándar.
FR4 (sensible a los costos o de bajo consumo)
Los PCBA de luz de plantación FR4 son adecuados solo para:
- Luminarias de bajo consumo inferiores a 30W.
- Diseños con disipadores externos
- Aplicaciones de corta duración o para aficionados.
Limitación:FR4 no puede disipar el calor de forma eficaz. Las temperaturas de las uniones LED aumentan entre 15 y 25 °C más que los diseños MCPCB de aluminio equivalentes.
PCBA de cerámica (Premium / Alta confiabilidad)
Los sustratos cerámicos (alúmina o nitruro de aluminio) eliminan completamente la capa dieléctrica, consiguiendo una conductividad térmica de 20-200+ W/m·K.
Lo mejor para:Densidad de potencia extremadamente alta (>3 W/cm²) o aplicaciones que requieren confiabilidad absoluta.
Gestión térmica para funcionamiento continuo
Las luces de plantación funcionan de 12 a 16 horas al día, los 365 días del año. La gestión térmica es el factor de fiabilidad número uno.
Optimización de la ruta térmica
Regla de oro:Por cada reducción de 10°C en la temperatura de la unión del LED, la vida útil se duplica.
Elemento de diseñoRequisitoMétodo de verificaciónVías térmicas debajo de las almohadillas LEDMínimo 9 vías (0,3 mm de diámetro) por LEDInspección por rayos XRelleno de víaRelleno y tapado con cobre o epoxiSección transversalÁrea de cobre para la difusión del calor300-500 mm² por LED de alta potenciaRevisión del diseño de PCBCobertura de soldadura en la almohadilla térmicaCobertura del 80-90% (sin grandes huecos)Rayos X, vacío <25%Temperatura de la superficie (al máximo) carga)Por debajo de 60°C (área de la almohadilla LED)Imagen térmica
Material de interfaz térmica (TIM)
Entre el MCPCB y el disipador térmico del dispositivo:
- TIEMPO requerido:Almohadilla térmica de silicona o cerámica (mínimo 3 W/m·K)
- Espesor:0,5 mm a 1,5 mm
- Compresión:20-30% para eliminar espacios de aire
Peso de cobre para trazas de corriente
Corriente por trazaPeso mínimo de cobrePeso de cobre recomendado<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz con abertura de soldadura3A+2 oz con trazas paralelas3 oz
Basado en los estándares de capacidad actuales IPC-2221 para iluminación hortícola.
Diseño de espectro y control de longitud de onda.
Las plantas requieren espectros de luz específicos para las diferentes etapas de crecimiento. La PCBA debe entregar estas longitudes de onda con precisión.
Longitudes de onda estándar para luces de plantación
Longitud de ondaColorFunciónTipo de chip LED450-460nmAzul realCrecimiento vegetativo, absorción de clorofilaLED azul660-665nmRojo intensoFloración, fructificación, fotomorfogénesisLED rojo730-740nmRojo lejanoEfecto Emerson, inicio de floraciónLED rojo lejano3000K-5000KBlancoEspectro completo, confort visualLED blanco
Recomendaciones de proporción rojo: azul
Tipo de planta Proporción roja:azul recomendadaNotasVerduras de hojas verdes (lechuga, espinacas)3:1 a 4:1Azul más alto para un crecimiento compactoPlantas frutales (tomates, pimientos)5:1 a 9:1Rojo más alto para el desarrollo de flores/frutasHierbas (albahaca, cilantro)4:1 a 6:1Espectro equilibradoCannabis de ciclo completo4:1 (vegetales) a 8:1 (flores)Espectro ajustable preferido
Basado en pautas de diseño de LED para horticultura de fuentes de la industria.
Control de corriente para la estabilidad de la longitud de onda
La longitud de onda del LED cambia con la variación actual. Para mantener la precisión espectral:
- Desviación de corriente máxima:±2% en todas las cadenas de LED
- Desviación recomendada:±1% para diseños premium
- Método de medición:Caída de voltaje de resistencia en serie o medidor de corriente en línea

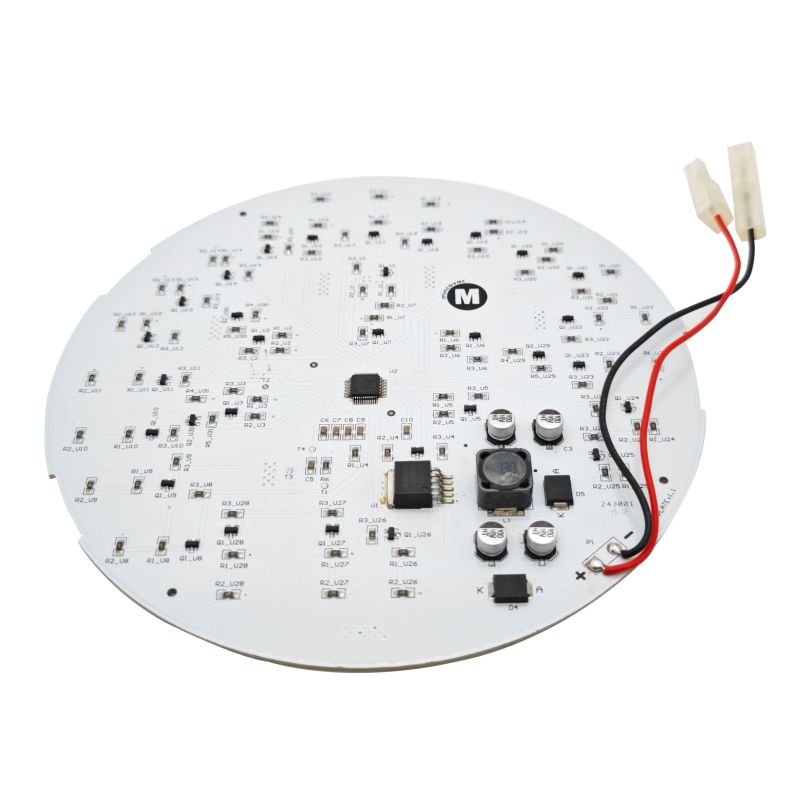

Topología del controlador y diseño de circuitos
Corriente constante versus voltaje constante
La plantación de PCBA ligeros requiereunidad de corriente constantepara que cada cadena de LED mantenga una longitud de onda estable y evite la fuga térmica.
TopologíaMejor paraVentajasDesventajasCorriente constante linealBaja potencia (<30W)Simple, baja EMIIneficiente en caídas de alto voltajeConvertidor reductorPotencia media (30-100W), Vin > VfEficiente (90-95%)Requiere inductor, ruido de conmutaciónConvertidor elevadorCadenas de LED con Vf > VinCapacidad de aumentoMayor número de componentesCorriente constante multicanalAlta potencia (>100W), sintonizable EspectroControl de canal individual, alta eficienciaComplejo, mayor costo
Circuitos de protección necesarios
Tipo de protecciónComponenteEspecificaciónPolaridad inversaDiodo Schottky o P-FETBloquea el voltaje negativo en la entradaSobrevoltajeDiodo TVSAbrazadera a 1,2x entrada máximaSobrecorriente (por canal)Fusible PTC o resistencia de detección + corteDisparo a 1,3x corriente nominalProtección ESDDiodos Zener en entradas±8kV mínimo
Protección ambiental para cuartos de cultivo
Las luces de plantación funcionan en ambientes de alta humedad (60-90% RH). La protección contra la humedad es obligatoria para un funcionamiento fiable.
Requisitos de revestimiento conformado
Tipo de recubrimientoMejor paraMétodo de aplicaciónReelaboraciónAcrílico (AR)Horticultura generalAerosol o inmersiónFácilSilicona (SR)Humedad extrema, PCB flexibleAerosol selectivoDifícilUretano (UR)Exposición a agua salada o productos químicosAerosolMuy difícil
Espesor mínimo del revestimiento:0,03 mm (1,2 mil)
Lista de verificación de protección contra la humedad
- Revestimiento conformadosobre todas las juntas de soldadura y cobre expuesto
- macetaspara conectores y áreas de alta tensión (opcional para ambientes extremos)
- Conectores sellados(IP65 mínimo para invernaderos al aire libre o de alta humedad)
- Acabado superficial ENIG(evita la corrosión del cobre; no se recomienda HASL)
Límites del entorno operativo
ParámetroCultivo en interioresInvernaderoExteriorRango de humedad40-70% RH60-90% RH10-100% RHRango de temperatura15-30°C-5 a 40°C-20 a 50°C Clasificación IP mínimaIP20 (interior seco)IP44 (salpicaduras)IP65 (resistente a la intemperie)
Plantación de reglas de diseño de PCBA ligeras
Regla 1: alimentación y señal separadas
- Mantenga la sección de entrada de CA/CC aislada de los rastros del controlador LED
- Distancia de fuga mínima: 3 mm entre áreas de alto y bajo voltaje
Regla 2: acortar los bucles de alta corriente
- Coloque los controladores LED lo más cerca posible de los conectores LED
- Minimizar el área del bucle para reducir la EMI
Regla 3: Diseño de almohadilla térmica para LED
- Cada almohadilla térmica LED requiere un mínimo de 9 vías térmicas (0,3 mm)
- Las vías deben llenarse y taparse para que sean soldables.
Regla 4: vertido de cobre para el suelo
- Utilice un plano de tierra sólido en la capa 2 (para MCPCB de 2 capas, la tierra es el núcleo metálico)
- Para diseños FR4: capa de suelo dedicada con divisiones mínimas
Regla 5: Distribución de energía en cadena
- Para PCBA de iluminación de plantación lineal larga (hasta 1500 mm), enrute las líneas de alimentación como un bus central
- Alimente cada segmento de LED desde el bus, no desde el final del segmento anterior
Requisitos de fabricación y montaje
Especificaciones de ensamblaje SMT para plantar PCBA ligero
ParámetroRequisitoVerificaciónPasta de soldaduraSin plomo (SAC305 o similar)Cumplimiento de RoHS
Pruebas de calidad para la plantación de PCBA ligero
Método de pruebaCriterios de pasa/fallaPrueba en circuito (ICT)Fijación de sonda automatizadaTodos los componentes presentes, valores correctosVerificación de polaridad del LEDModo de diodo o inspección visualOrientación 100% correctaImagen térmica a carga completa Cámara IR después de 1 hora de funcionamientoSin punto de acceso >70°C (almohadillas LED <60°C objetivo)Verificación espectralEspectrómetro (resolución de 0,1 nm)Desviación de longitud de onda ≤±5 nm de las especificacionesQuemado Prueba 24-48 horas a máxima potencia, ambiente ambiental Sin fallas de LED, sin parpadeos
Para la producción comercial de PCBA ligero, se recomienda realizar pruebas al 100% de estos parámetros:
- Comprobación de polaridad del LED(inspección óptica automatizada)
- Calidad de la junta de soldadura(AOI en todos los componentes de potencia)
- Pruebas abiertas/cortas(sonda voladora o lecho de clavos)
- Validación térmica(base de muestra, 10% de la producción)
Preguntas frecuentes sobre la plantación de PCBA ligero
P1: ¿Cuál es el mejor material de PCB para una lámpara de plantación de alta potencia (más de 200 W) que funcione 18 horas al día?
A:Para un funcionamiento continuo de alta potencia,MCPCB de aluminio con conductividad térmica mínima de 3 W/m·Kes la opción estándar. Aquí está la matriz de decisión basada en datos reales de campo:
Nivel de potenciaMaterial recomendadoConductividad térmicaVida útil esperada40W-100WMCPCB de aluminio estándar (1-2 W/m·K)1-2 W/m·K30,000-50,000 horas100W-200WAluminio de alto rendimiento (3-5 W/m·K)3-5 W/m·K50,000-70,000 horas200W-300W+Aluminio premium (5-9 W/m·K) o núcleo de cobre5-9+ W/m·K70.000-100.000 horas
Por qué aluminio en lugar de FR4 para alta potencia:Una lámpara de plantación de 200 W genera una cantidad significativa de calor. FR4 tiene una conductividad térmica de sólo 0,3-0,5 W/m·K, actuando como aislante. La temperatura de la unión del LED superará los 100 °C en cuestión de minutos, lo que provocará una rápida depreciación del lúmen (pérdida del 30 al 50 % en 6 meses).
Alternativa de PCBA de cerámica:Para una confiabilidad extrema o cuando el tamaño de la PCB está muy limitado (alta densidad de potencia >3 W/cm²), los sustratos cerámicos (alúmina o nitruro de aluminio) eliminan la capa dieléctrica por completo, logrando 20-200+ W/m·K. Sin embargo, el costo es entre 3 y 5 veces mayor que el MCPCB de aluminio.
Conclusión para la mayoría de los productores comerciales:MCPCB de aluminio de alto rendimiento (5 W/m·K) proporciona el mejor equilibrio entre costo y confiabilidad para luminarias de más de 200 W.
P2: ¿Cómo calculo el peso de cobre requerido para mi PCBA liviana de plantación para evitar el sobrecalentamiento de los rastros?
A:Utilice la fórmula IPC-2221 con estas pautas específicas para la horticultura. El sobrecalentamiento de las trazas es un modo de falla común en las luces de plantación de alta potencia.
Paso 1: determine su corriente máxima por traza:
Para una lámpara de plantación típica de 100 W a 48 V: Corriente = 100 W / 48 V = 2,08 A por cadena
Paso 2: elija el aumento de temperatura permitido (ΔT):
- Aumento de 10°C:Conservador para una vida útil de más de 50 000 horas (recomendado para uso comercial)
- Aumento de 20°C:Aceptable para consumo
- Aumento de 30°C:Alto riesgo: el rastro debilitará las uniones soldadas con el tiempo
Paso 3: seleccione el peso del cobre según la corriente:
Actual1 oz de ancho requerido de cobre (ΔT=20°C)2 oz de ancho requerido de cobre (ΔT=20°C)Recomendación1A30 mils (0,76 mm)15 mils (0,38 mm)1 oz aceptable2A70 mils (1,78 mm)35 mils (0,89 mm)2 oz preferido3A120 mils (3,05 mm)60 mils (1,52 mm)2 oz mínimo5A220 mils (5,59 mm)110 mils (2,79 mm)3 oz recomendado
Paso 4: Calcule usando la fórmula simplificada (para trazas externas, 2 oz de cobre):
Ancho (mils) = Corriente (Amperios) × 35 (para ΔT=20°C)
Ejemplo para 2.08A: 2.08 × 35 = 73 mils (1.85 mm) de ancho mínimo
Agregando un 20% de margen de seguridad:73 × 1,2 = 88 milésimas (2,23 mm)
Recomendación profesional para plantar PCBA ligero:
- Utilice 2 oz de cobre como mínimopara todas las trazas que transporten >1A
- Utilice 3 onzas de cobrepara trazas que transportan >3A o cuando el espacio en la placa es limitado
- Agregar apertura de máscara de soldaduraen trazas de alta corriente: la soldadura adicional aumenta la capacidad actual en un 20-40%
Método de verificación:Después del ensamblaje del prototipo, mida la temperatura del rastro con una cámara infrarroja a plena carga. Si algún rastro excede los 70°C, aumente el peso del cobre o amplíe el rastro.
P3: ¿Qué causa una salida de luz desigual o parpadeo en la PCBA de luz de plantación y cómo lo soluciono?
A:La salida de luz desigual y el parpadeo suelen ser causados porfalta de coincidencia actual entre cadenas de LED paralelasocapacitancia masiva insuficiente. Aquí está la secuencia de diagnóstico:
Causa raíz 1: discrepancia actual en cadenas paralelas (más común):
Cuando se conectan varias cadenas de LED en paralelo a un único controlador de corriente constante, pequeñas diferencias en el voltaje directo (Vf) hacen que una cadena consuma más corriente que otras. La cuerda más caliente consume la mayor cantidad de corriente, se calienta más (Vf cae con la temperatura) y consume aún más corriente: fuga térmica.
Solución:
- Utilice uncontrolador de corriente constante separado por cadena(preferido para alta potencia)
- O agregarresistencias de equilibrio(0,5-2Ω) en serie con cada cadena para ecualizar la corriente
- Potencia de la resistencia: P = I² × R (por ejemplo, 1A² × 1Ω = resistencia de 1W)
Causa raíz 2: capacitancia masiva insuficiente en la salida del controlador:
La atenuación modulada por ancho de pulso (PWM) crea un parpadeo visible si la capacitancia de salida es demasiado pequeña. La corriente del LED sube y baja con cada ciclo de PWM.
Frecuencia PWMCapacitancia masiva mínima Visibilidad de parpadeo 100-200 Hz 1000 µF+Visible para la mayoría de las personas 500-1000 Hz 470 µF Parpadeo detectable por algunos 1000-4000 Hz 100 µF Generalmente sin parpadeo> 4000 Hz No es necesario Sin parpadeo visible
Arreglar:Agregue un capacitor electrolítico de 100-470 µF a través de la salida del LED, más un capacitor cerámico de 10 µF para filtrado de alta frecuencia.
Causa raíz 3: uniones de soldadura deficientes en las conexiones de LED:
Una junta de soldadura agrietada o fría en una almohadilla LED crea una conexión intermitente. El LED puede parpadear, atenuarse o fallar por completo a medida que la placa se calienta y enfría.
Método de detección:
- Golpee suavemente cada LED con una herramienta de plástico mientras la luz está encendida.
- Si se produce parpadeo, refluya la unión de soldadura.
- Para LED SMT, inspeccione con aumento para detectar grietas alrededor de la almohadilla.
Causa raíz 4: ancho de traza inadecuado que provoca una caída de tensión:
Las pistas largas y estrechas en cadenas de alta potencia crean una caída de voltaje. Los LED en el otro extremo del trazado reciben menos corriente que los que están cerca del controlador.
Arreglar:
- Calcular la caída de voltaje: V_drop = I × R_trace
- Para una cadena de 2 A en una traza de 100 mil (2,54 mm) y 1 oz en 24 pulgadas: R ≈ 0,24 Ω, V_drop ≈ 0,48 V
- Esto puede ser aceptable. Para V_drop >0.5V, aumente el ancho de la traza o use 2 oz de cobre
Validación rápida:Mida el voltaje en el primer LED y el último LED de cada cadena. Si la diferencia supera los 0,3 V, actualice el diseño de seguimiento.
Lista de verificación de pruebas de producción para la plantación de PCBA ligeros
Antes de aprobar una PCBA ligera de plantación para producción en masa, verifique estas cinco pruebas:
| Prueba | Método | Criterios de aprobación/rechazo |
|---|---|---|
| Salida espectral | Esfera integradora o espectrómetro | Desviación de longitud de onda ≤±5 nm del objetivo |
| Rendimiento térmico | Cámara IR después de 1 hora a plena carga | Ningún punto >70°C; Almohadillas LED <60°C |
| Saldo actual | Medir la corriente en cada cadena paralela. | Desviación entre cuerdas <5% |
| Resistencia a la humedad | 85% HR a 40°C durante 48 horas, alimentado | Sin corrosión, sin parpadeos, sin fallos |
| Verificación de vida útil (acelerada) | 85°C/85% RH, 1000 horas (prueba THB) | Depreciación lumínica <10% |
Para pedidos comerciales:Solicite documentación PPAP (Proceso de aprobación de piezas de producción), incluidos informes de imágenes térmicas y datos de verificación espectral.
Resumen: Lista de verificación de PCBA de luz de plantación confiable
Elemento de diseñoRequisitoMaterial de PCBAluminio MCPCB (1-9 W/m·K) para la mayoría; FR4 solo para baja potencia (<30 W) Peso de cobre Mínimo de 2 oz para trazas de energía; 1 oz para señalGestión térmica9+ vías térmicas por LED; TIM entre PCBA y disipador de calor; temperatura de superficie <60°CControl de espectroRojo (660 nm), azul (450 nm); proporción basada en el cultivo; desviación actual <±2%Topología del controladorCorriente constante por cadena; canales de controlador separados para sintonización del espectro Protección contra la humedad Recubrimiento conformado (acrílico o silicona); Acabado superficial ENIG; conectores selladosBalanceo de corrienteControladores separados o resistencias de balanceo para cadenas paralelasCertificacionesRoHS, UL (para accesorios comerciales)PruebasEspectral, térmico, balance de corriente, resistencia a la humedad, envejecimiento acelerado THB
Una PCBA de luz de plantación confiable combina una gestión térmica adecuada (MCPCB de aluminio, más de 2 onzas de cobre, vías térmicas), control preciso del espectro (control de corriente constante, desviación de longitud de onda ≤±5 nm) y protección ambiental (recubrimiento conforme, conectores sellados). Las fallas de campo más comunes (producción de luz desigual, parpadeo y falla prematura del LED) se deben a un diseño térmico inadecuado o a una falta de coincidencia de corriente entre cadenas paralelas. Priorice 2 oz de cobre, controladores de corriente constante separados por canal y pruebas de validación térmica para lograr más de 50 000 horas de funcionamiento en entornos de crecimiento comercial.
